Rogers RO3003 Hoogfrequente printplaatmet 10mil, 20mil, 30mil en 60mil dikke coating Immersion Gold, Immersion Silver, Immersion Tin en HASL
(PCB's zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Hallo allemaal,
Vandaag gaan we het hebben over RO3003 hoogfrequente PCB's.
RO3003 hoogfrequente circuitlaminaten zijn met keramiek gevulde PTFE-composieten bedoeld voor gebruik in commerciële microgolf- en RF-toepassingen. Het voor de hand liggende kenmerk is dat de elektrische prestaties uitzonderlijk zijn en de mechanische eigenschappen stabiel en consistent zijn. Hierdoor kunnen onze ontwerpers in alle vrijheid een meerlaags bordontwerp ontwikkelen, zonder problemen met kromtrekken of betrouwbaarheid.
Laten we eens kijken naar enkele functies en toepassingen.
Allereerst kan het door het lage diëlektrische verlies, DF=0,001, worden gebruikt in toepassingen tot 77 GHz.

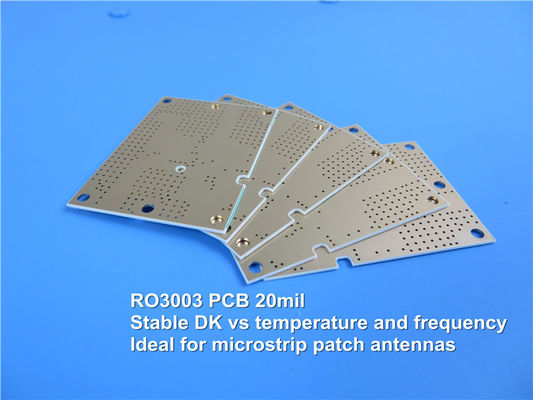

Ten tweede, stabiele diëlektrische constante versus temperatuur en frequentie, is het ideaal materiaal voor banddoorlaatfilters, microstrip-patchantennes en spanningsgestuurde oscillatoren.
Ten derde zijn er uitstekende mechanische eigenschappen ten opzichte van temperatuur en betrouwbare stripline- en meerlaagse plaatconstructies.
Ten vierde is het dankzij de uniforme mechanische eigenschappen geschikt voor gebruik met hybride ontwerpen van meerlaagse platen van epoxyglas.
Ten slotte komt de lage uitzettingscoëfficiënt in het vlak overeen met die van koper, waardoor betrouwbaardere opbouwmontages mogelijk zijn; ideaal voor toepassingen die gevoelig zijn voor temperatuurschommelingen en een uitstekende maatvastheid vertonen.
OnsPCB-mogelijkheden(RO3003)
| PCB-mogelijkheden |
| PCB-materiaal: |
Keramisch gevuld PTFE-composiet |
| Aanduiding: |
RO3003 |
| Diëlektrische constante: |
3,0 ±0,04 (proces) |
| 3.0 (ontwerp) |
| Aantal lagen: |
1 laag, 2 lagen, meerlagige, hybride PCB |
| Koper gewicht: |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| PCB-dikte: |
10 mil (0,254 mm), 20 mil (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-grootte: |
≤400 mm x 500 mm |
| Soldeermasker: |
Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: |
Blank koper, HASL, ENIG, OSP enz.. |
| |
|

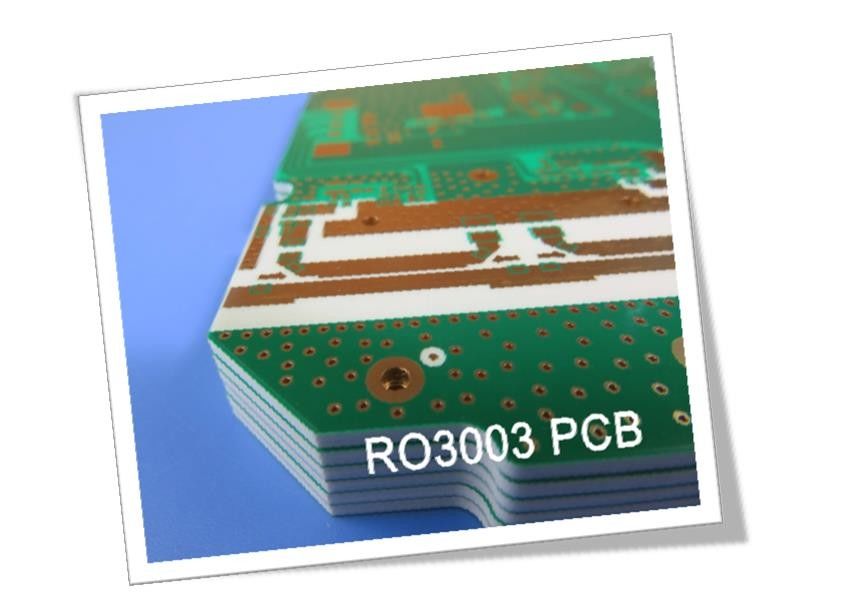

RO3003 hoogfrequente PCB's zijn verkrijgbaar met dubbelzijdige, meerlaagse en hybride constructie, koper varieert van 0,5 oz tot 2 oz, dikte van 0,3 mm tot 1,6 mm, maximale grootte 400 bij 500 mm, oppervlakteafwerking met blank koper, heteluchtnivellering, onderdompeling goud enz.

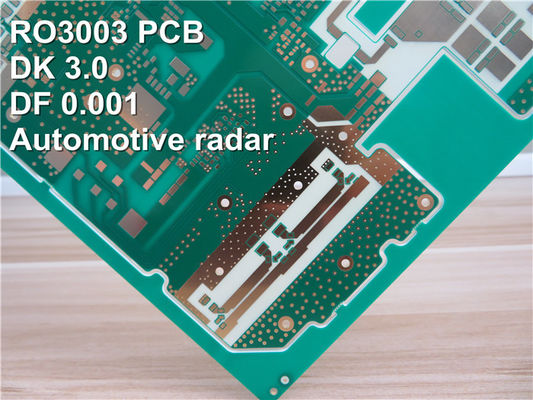

De typische toepassingengebiedautoradartoepassingen, Pversterkers en antennes, Ddirecte uitzending satelliet enz.
De basiskleur van RO3003 PCB is wit.
Het productieproces van RO3003 hoogfrequente PCB's is vergelijkbaar met standaard PTFE PCB's, dus het is geschikt voor volumeproductieprocessen die een voordelige markt winnen.
Mocht u vragen hebben, neem dan gerust contact met ons op.
Bedankt voor je lezing.
Bijlage: Datablad van RO3003
| RO3003 Typische waarde |
| Eigendom |
RO3003 |
Richting |
Eenheden |
Voorwaarde |
Testmethode |
| Diëlektrische constante, εproces |
3,0±0,04 |
Z |
|
10GHz/23℃ |
IPC-TM-650 2.5.5.5 Geklemde striplijn |
| Diëlektrische constante, εontwerp |
3 |
Z |
|
8 GHz tot 40 GHz |
Differentiële faselengtemethode |
| Dissipatiefactor,tanδ |
0,001 |
Z |
|
10GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt van ε |
-3 |
Z |
ppm/℃ |
10 GHz -50℃tot 150℃ |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0,06
0,07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Trekmodulus |
930
823 |
X
Y |
MPa |
23℃ |
ASTM D 638 |
| Vochtopname |
0,04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0,9 |
|
j/g/k |
|
Berekend |
| Thermische geleidbaarheid |
0,5 |
|
W/M/K |
50℃ |
ASTM D 5470 |
Coëfficiënt van thermische uitzetting
(-55 tot 288℃) |
17
16
25 |
X
Y
Z |
ppm/℃ |
23℃/50% relatieve luchtvochtigheid |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Dikte |
2.1 |
|
gram/cm3 |
23℃ |
ASTM D 792 |
| Sterkte van de koperschil |
12.7 |
|
Ib/in. |
1oz, EDC na soldeervlotter |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
Ja |
|
|
|
|
