| Basismateriaal: | Glas versterkte koolwaterstof ceramische laminaten | Aantal lagen: | 1 laag, 2 lagen, meerlagig, hybride type (gemengd) |
|---|---|---|---|
| PCB-dikte: | 8mil (0.203mm), 12mil (0.305mm), 20mil (0.508mm); 32mil (0.813mm), 60mil (1.524mm) | PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. | Zilkscherm: | Witte, Zwarte enz. |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | Oppervlakte afwerking: | Naakte koper, HASL, ENIG, Onderdompelingstin, OSP, enz. |
| Markeren: | de Raad van PCB van 8mil Rogers,De Raad van PCB van ISO9001 Rogers |
||

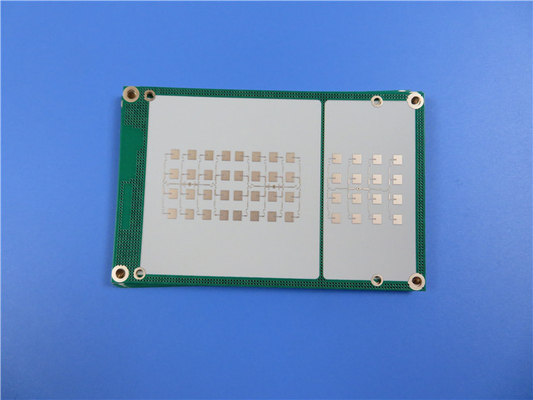

Rogers 4003C High Frequency PCBmet 8mil, 12mil, 20mil, 32mil en 60mil Coating met Immersion Gold, Silver, tin en OSP
(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Hallo allemaal.
Vandaag introduceren we hoogfrequente PCB's gebouwd op RO4003C laminaat.
RO4003C is een geweven glasstof versterkt koolwaterstofhars keramisch gevulde laminaat van Rogers Corporation,die zeer vergelijkbare elektrische eigenschappen heeft als PTFE en waarvan de verwerkbaarheid vergelijkbaar is met die van epoxyhars (glasstof).
Laten we nu eens kijken naar de 5 voordelen van RO4003C laminaat.
1Verbeterde hoge frequentie prestaties
RO4003C-materialen zijn met koolwaterstof gevulde keramische laminaten die exclusief zijn ontworpen om, in tegenstelling tot PTFE, een superieure prestatie met hoge frequentie te bieden.
2Verminderd dielectriciteitsverlies
Een laag dielektrisch verlies zorgt voor uitzonderlijke elektrische prestaties en maakt toepassingen met hoge werkfrequenties mogelijk.
3. Consistente elektrische eigenschappen over de frequentie
RO4003C-materiaal bezit consistente elektrische eigenschappen over een breed frequentiebereik, waardoor het een ideale keuze is voor RF-microgolfcircuits, matching netwerken,en gecontroleerde impedantie-transmissielijnen.
4. Lage thermische coëfficiënt van dielectrische constante
RO4003C vertoont een uitstekende dimensionale stabiliteit vanwege zijn lage thermische coëfficiënt van dielectrische constante,die essentieel is voor het bouwen van gemengde dielectrische meerlagige PCB's en voor het verzekeren van betrouwbare doorboorde gaten.
5. Kosteneffectiviteit
RO4003C-laminaat kan worden verwerkt met behulp van geautomatiseerde manipulatiesystemen en sproeiapparatuur voor de voorbereiding van koperoppervlakken zonder gespecialiseerde technieken.De eigenschappen maken het een kosteneffectieve optie voor massaproductie..
PCB-capaciteit
| PCB materiaal: | glasversterkte keramische koolwaterstoflaminaat |
| Code: | RO4003C |
| Dielectrische constante: | 3.38 ± 0,05 (proces) |
| 3.55 (ontwerp) | |
| Aantal lagen: | 1 laag, 2 lagen, meerlaags, hybride type (gemengd) |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 8mil (0,203mm), 12mil (0,305mm), 20mil (0,508mm) |
| 32 mil (0,813 mm), 60 mil (1,524 mm) | |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling tin, OSP, enz. |
Dubbelzijdige circuitboards op RO4003C zijn verkrijgbaar in verschillende diktes, zoals 12mil, 16mil, 20mil, 32mil en 60mil.Het wordt gebruikt in een verscheidenheid van typische en niet-traditionele microgolf / radiofrequentie toepassingen, zoals basisstationantennes, vermogenversterkers, RFID, radar en sensoren, enz.
De basiskleur van RO4003C-PCB is wit.
Meerschaal PCB's
Op verschillende kernen van de RO4003C worden meerlagige printplaten geconstrueerd. Bijvoorbeeld een 4-lagig circuit board op een 12-mil kern en een 20-mil kern van RO4003C, of een 4-lagig PCB op twee kernen van 32mil RO4003C.De elektrische lengte van de RF-lijnen op het printplaat wordt sterk beïnvloed door de vaste dikte van de kern.
Hybride PCB's
Om de productiekosten te besparen maar het signaalverlies in een hoogfrequente omgeving niet te verminderen, is een gemengde drukproductie met FR-4 tot stand gekomen.de technologie van gemengd circuit board is volwassen en populair op de markt.
We zijn gespecialiseerd in het leveren van prototypes, kleine batches en massaproductie.
Als u vragen heeft over dit soort PCB's, neem dan contact met ons op.
Bedankt voor het lezen.
