Rogers RT/Duroid 6006 Hoge Frequentiepcb met groen soldeerselmasker

Producten

PCB van de metaalkern

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

Rogers RT/Duroid 6006 Hoge Frequentiepcb met groen soldeerselmasker

MOQ:	1pcs
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

CHINA

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-062.V1.0

Grondstof:

Samenstelling ceramisch-PTFE

Laagtelling:

1 laag, 2 Laag

PCB-dikte:

10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)

PCB-Grootte:

≤400 mm x 500 mm

Soldeerselmasker:

Groene, Zwarte, Blauwe, Gele, Rode enz.

Kopergewicht:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

De oppervlakte eindigt:

Naakt koper, HASL, ENIG, Onderdompelingstin, OSP.

Markeren:

Duroid 6006 Hoge Frequentiepcb

PCB van de Rogersrechts Hoge Frequentie

De Hoge Frequentiepcb van het soldeerselmasker

Productbeschrijving

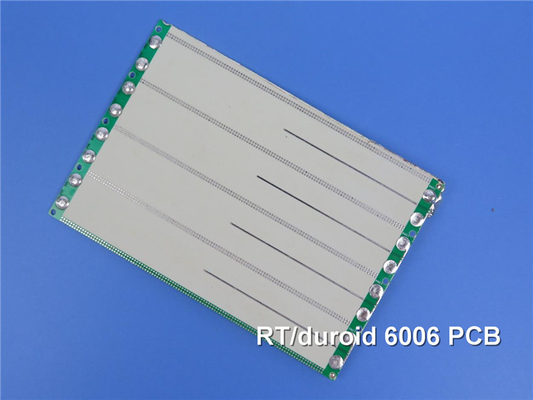

Rogers RT/Duroid 6006 Hoge Frequentiepcb

De laminaten van de Rogersrt/duroid 6006 microgolf zijn samenstellingen ceramisch-PTFE die voor de toepassingen die van de elektronische en microgolfkring een hoge diëlektrische constante vereisen ontworpen worden. RT/duroid 6006 laminaat is beschikbaar met een diëlektrische constantewaarde van 6,15.

Rogers RT/Duroid 6006 Hoge Frequentiepcb met groen soldeerselmasker 0

RT/duroid 6006 de eigenschapgemak van microgolflaminaten van vervaardiging en stabiliteit in gebruik. Dit bezit resulteert in de mogelijkheid van massaproduktie en het drukken van de kosten van goederen. Het heeft strakke diëlektrische constante en diktecontrole, lage vochtigheidsabsorptie, en goede thermische mechanische stabiliteit.

Rogers RT/Duroid 6006 Hoge Frequentiepcb met groen soldeerselmasker 1

Rogers RT/Duroid 6006 Hoge Frequentiepcb met groen soldeerselmasker 2

RT/Duroid worden 6006 gedrukte kringsraad wijd gebruikt in het vermijdensystemen van de vliegtuigenbotsing, de waarschuwingssystemen van de grondradar, flardantennes en satellietcommunicatiesystemen enz.

RT/duroid 6006 Typische Waarde
Bezit	RT/duroid 6006	Richting	Eenheden	Voorwaarde	Testmethode
Diëlektrische Constante, εProcess	6.15±0.15	Z		10 GHz/23℃	Ipc-tm-650 2.5.5.5 Vastgeklemde stripline
Diëlektrische Constante, εDesign	6.45	Z		8GHz aan 40 GHz	De differentiële Methode van de Faselengte
Dissipatiefactor, tanδ	0,0027	Z		10 GHz/A	Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε	-410	Z	ppm/℃	-50℃-170℃	Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen	7 x 107		Mohm.cm	A	IPC 2.5.17.1
Oppervlakteweerstandsvermogen	2 x 107		Mohm	A	IPC 2.5.17.1
Trekeigenschappen					ASTM D638 (0.1/min.-spanningstarief)
De Modulus van jongelui	627(91) 517(75)	X-Y	MPa (kpsi)	A
Uiteindelijke Spanning	20 (2,8) 17 (2,5)	X-Y	MPa (kpsi)	A
Uiteindelijke Spanning	12 tot 13 4 tot 6	X-Y	%	A
Samenpersende Eigenschappen					ASTM D695 (0.05/min.-spanningstarief)
De Modulus van jongelui	1069 (115)	Z	MPa (kpsi)	A
Uiteindelijke Spanning	54 (7,9)	Z	MPa (kpsi)	A
Uiteindelijke Spanning	33	Z	%
Flexural Modulus	2634 (382) 1951 (283)	X	MPa (kpsi)	A	ASTM D790
Uiteindelijke Spanning	38 (5,5)	X-Y	MPa (kpsi)	A	ASTM D790
Misvorming onder lading	0,33 2,1	Z Z	%	24hr/50℃/7MPa 24hr/150℃/7MPa	ASTM D261
Vochtigheidsabsorptie	0,05		%	D48/50℃ 0,050“ (1.27mm) dik	Ipc-tm-650 2.6.2.1
Warmtegeleidingsvermogen	0,49		W/m/k	80℃	ASTM C518
Coëfficiënt van Thermische Uitbreiding	47 34 117	X Y Z	ppm/℃	23℃/50% relatieve vochtigheid	Ipc-tm-650 2.4.41
Td	500		℃ TGA		ASTM D3850
Dichtheid	2.7		g/cm3		ASTM D792
Specifieke Hitte	0,97 (0,231)		j/g/k (BTU/ib/OF)		Berekend
Koperschil	14.3 (2,5)		pli (N/mm)	na soldeerselvlotter	Ipc-tm-650 2.4.8
Brandbaarheid	V-0				UL 94
Loodvrij Procescompatibel systeem	Ja

Rogers RT/Duroid 6006 Hoge Frequentiepcb met groen soldeerselmasker 3
