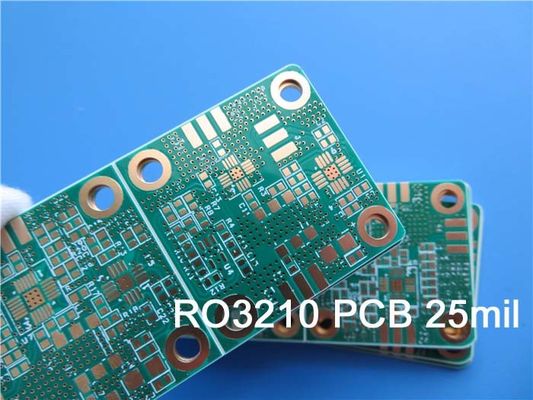

Basismateriaal: | RO3210 | Aantal lagen: | 2 lagen |
---|---|---|---|
PCB-dikte: | 0.8mm | PCB-grootte: | 35 x 77 mm = 2 ontwerpen = 2 stuks |
Soldeermasker: | Groen | Zilkscherm: | Wit |
Koperen gewicht: | 0.5 oz | Afwerking van het oppervlak: | Onderdompelingsgoud |
Markeren: | RO3210 automobielkringsraad,DK10.2 automobielkringsraad,RO3210 de Raad van de autokring |
Rogers RO3210 high frequency circuit materialen zijn met keramiek gevulde laminaten versterkt met geweven glasvezel.Deze materialen zijn ontworpen voor uitzonderlijke elektrische prestaties en mechanische stabiliteit. RO3210-laminaat combineert de oppervlakte gladheid van een niet-geweven PTFE-laminaat.het resulteert in de massaproductie en krijgt een concurrerende prijs op de marktDe dielectrische constante van RO3210-substraat is 10,2 met een dissipatiefactor van 0.0027.
Typische toepassings:
1. Automobiele botsingsvermijdingssystemen
2. Automobiele wereldposities satellietantennes
3. Datalink op kabelsystemen
4. LMDS en draadloos breedband
5. Afstandsmeterlezers
PCB-specificaties
PCB-grootte | 35 x 77 mm = 2 ontwerpen = 2 stuks |
BOARD-TYPE | Double-sided PCB |
Aantal lagen | 2 lagen |
Op het oppervlak gemonteerde componenten | - Jawel. |
Door middel van gaten | - Nee. |
LAYER STACK | koper ------- 18um ((0,5 oz) + plaat TOP-laag |
RO3210 0,635 mm | |
koperen ------- 18um ((0,5 oz) + plaat BOT-laag | |
Technologie | |
Minimaal spoor en ruimte: | 6 mil / 6 mil |
Minimale / maximale gaten: | 0.3 mm / 5.6 mm |
Aantal verschillende gaten: | 2 |
Aantal boorgaten: | 182 |
Aantal geslepen gletsjes: | 0 |
Aantal interne uitsnijdingen: | 0 |
Impedantieregeling: | - Nee. |
Aantal gouden vingers: | 0 |
Materiaal voor het bord | |
Glas epoxy: | RO3210 0,635 mm |
Eindfolie externe: | 1 oz |
Eindfolie intern: | 1 oz |
Eindhoogte van PCB: | 0.8 mm ± 0.08 |
Gelaagd en bekleed | |
Oppervlakte afwerking | Onderdompelingsgoud (23,3%) 0,05 μm over 3 μm nikkel |
Soldeermasker: | Boven en beneden, 12 micron minimum |
Kleur van het soldeermasker: | Groen, PSR-2000GT600D, Taiyo geleverd. |
Type soldeermasker: | LPSM |
CONTOUR/SNIJTING | Routing, V-cut |
Markering | |
Zijde van de legende van het onderdeel | Boven en beneden. |
Kleur van de component Legende | Wit, IJR-4000 MW300, merk Taiyo |
Naam of logo van de fabrikant: | Op het bord gemarkeerd in een dirigent en met benen Vrije zone |
VIA | Geplaatst door een gat ((PTH), minimale grootte 0,3 mm. |
Vlambaarheidsklasse | Uitsluitend voor voertuigen met een voertuigvergunning. |
DIMENSIE-TOLERANTIE | |
Omvang van de contour: | 0.0059" |
Platenplatering: | 0.0029" |
Tolerantie van de boor: | 0.002" |
TEST | 100% elektrische test voorafgaand aan verzending |
Type van te leveren kunstwerk | e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
Dienstverlening | Wereldwijd, wereldwijd. |
Gegevensblad van Rogers3210(RO3210)
RO3210 Typische waarde | |||||
Vastgoed | RO3210 | De richting | Eenheden | Voorwaarde | Testmethode |
Dielectrische constante,εProces | 10.2±0.5 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
Dielectrische constante,ε Ontwerp | 10.8 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
Dissipatiefactor,tanδ | 0.0027 | Z. | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
Thermische coëfficiënt ε | -459. | Z. | ppm/°C | 10 GHz 0°C tot 100°C | IPC-TM-650 2.5.5.5 |
Dimensionale stabiliteit | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
Volumeweerstand | 103 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Oppervlakteweerstand | 103 | MΩ | COND A | IPC 2.5.17.1 | |
Tensielmodule | 579 517 |
M.D. CMD |
KPSI | 23°C | ASTM D 638 |
Wateropname | < 0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Specifieke warmte | 0.79 | j/g/k | Berekeningen | ||
Warmtegeleidbaarheid | 0.81 | W/M/K | 80°C | ASTM C518 | |
Coëfficiënt van thermische uitbreiding (-55 tot 288°C) |
13 34 |
X, Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C | TGA | ASTM D3850 | |
Dichtheid | 3 | gm/cm3 | |||
Koperen schil sterkte | 11 | Plie | 1 oz, EDC na soldeerfloat | IPC-TM 2.4.8 | |
Ontvlambaarheid | V-0 | UL 94 | |||
Loodvrij proces compatibel | - Ja, dat klopt. |
