| Grondstof: | RO3035 | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 0.3mm | PCB-Grootte: | 55 x 57mm=1PCS |
| Kopergewicht: | 0.5oz | De oppervlakte eindigt: | Onderdompelingsgoud |
| Hoog licht: | De Raad van PCB van RO3035 Rogers,de Raad van PCB van 10mil Rogers,0.254mm Rogers de Raad van PCB |
||

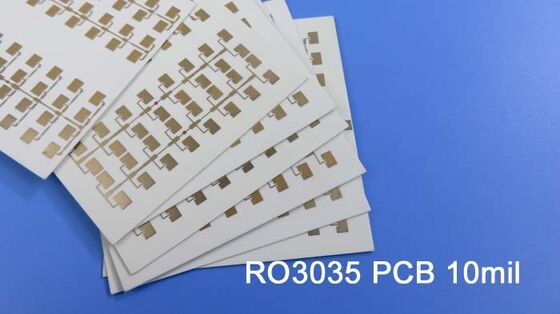

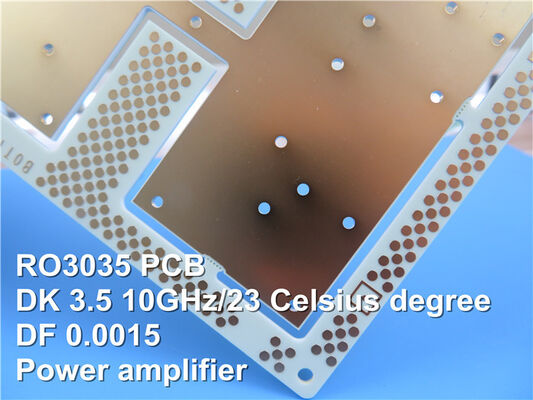

Rogerspcb op RO3035 10mil 0.254mm DK3.5 met Onderdompelingsgoud wordt gemaakt voor Flardantenne voor Draadloze communicaties die
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Zijn de de kringsmaterialen van de Rogersro3035 hoge frequentie ceramisch-gevulde PTFE-samenstellingen voorgenomen voor gebruik in commerciële microgolf en rf-toepassingen. Het werd ontworpen om uitzonderlijke elektro en mechanische stabiliteit aan concurrerende prijzen aan te bieden. De mechanische eigenschappen zijn verenigbaar. Dit staat de ontwerper toe om multi-layer raadsontwerpen te ontwikkelen zonder warpages of betrouwbaarheidsproblemen te ontmoeten. RO3035 de materialen stellen een coëfficiënt van thermische uitbreiding (CTE) in de as van X en y-van 17 ppm/℃ tentoon. Deze uitbreidingscoëfficiënt wordt aangepast aan dat van koper, dat het materiaal toestaat om uitstekende dimensionale stabiliteit tentoon te stellen, met typisch etst inkrimping, na ets en bak, van minder dan 0,5 mils per duim. De z-As CTE is 24 ppm/℃, wat uitzonderlijke geplateerde door-gatenbetrouwbaarheid, zelfs in strenge milieu's verstrekt.
Typische toepassingen:
1) Automobielradar
2) Datalink op kabelsystemen
3) Globale plaatsende satellietantennes
4) Machtsversterkers en antennes
PCB-Specificaties
| PCB-GROOTTE | 55 x 57mm=1PCS |
| RAADStype | Tweezijdige PCB |
| Aantal Lagen | 2 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 18um (0,5 oz) de HOOGSTE laag van +plate |
| RO3035 0.254mm | |
| koper - 18um (0,5 oz) + plaatbot Laag | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 4 mil/4 mil |
| Minimum/Maximumgaten: | 0,4 mm/5,5 mm |
| Aantal Verschillende Gaten: | 5 |
| Aantal Boorgaten: | 79 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | RO3035 0.254mm |
| Definitieve externe folie: | 1 oz |
| Definitieve interne folie: | N/A |
| Definitieve hoogte van PCB: | 0,3 mm ±0.1 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelingsgoud |
| Het soldeerselmasker is van toepassing: | N/A |
| De Kleur van het soldeerselmasker: | N/A |
| Het Type van soldeerselmasker: | N/A |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | N/A |
| Kleur van Componentenlegende | N/A |
| Fabrikant Name of Embleem: | N/A |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.4mm. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
Gegevensblad van Rogers 3035 (RO3035)
| RO3035 typische Waarde | |||||
| Bezit | RO3035 | Richting | Eenheden | Voorwaarde | Testmethode |
| Diëlektrische Constante, εProcess | 3.50±0.05 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline | |
| Diëlektrische Constante, εDesign | 3.6 | Z | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatiefactor, tanδ | 0,0015 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 | |
| Thermische Coëfficiënt van ε | -45 | Z | ppm/℃ | 10 GHz -50℃to 150℃ | Ipc-tm-650 2.5.5.5 |
| Dimensionale Stabiliteit | 0,11 0,11 |
X Y |
mm/m | COND A | Ipc-tm-650 2.2.4 |
| Volumeweerstandsvermogen | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstandsvermogen | 107 | MΩ | COND A | IPC 2.5.17.1 | |
| Trekmodulus | 1025 1006 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Vochtigheidsabsorptie | 0,04 | % | D48/50 | Ipc-tm-650 2.6.2.1 | |
| Specifieke Hitte | j/g/k | Berekend | |||
| Warmtegeleidingsvermogen | 0,5 | W/M/K | 50℃ | ASTM D 5470 | |
| Coëfficiënt van Thermische Uitbreiding (- 55 tot 288℃) |
17 17 24 |
X Y Z |
ppm/℃ | 23℃/50% relatieve vochtigheid | Ipc-tm-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| Dichtheid | 2.1 | gm/cm3 | 23℃ | ASTM D 792 | |
| Koperschil Stength | 10.2 | Ib/in. | 1oz, EDC na Soldeerselvlotter | Ipc-TM 2.4.8 | |
| Brandbaarheid | V-0 | UL 94 | |||
| Loodvrij Procescompatibel systeem | Ja | ||||
