| Grondstof: | PTFE | PCB-dikte: | 1.6mm |
|---|---|---|---|
| Kopergewicht: | 0,5 oz | Laagtelling: | 2 lagen |
| Soldeerselmasker: | Polijst Groen | PCB-grootte: | 89 x 61mm=1PCS |
| De oppervlakte eindigt: | OSP | ||
| Hoog licht: | Raad van de de Hoge Frequentie de Gedrukte Kring van PTFE,Raad van de de Hoge Frequentie de Gedrukte Kring van 0,5 Oz |
||

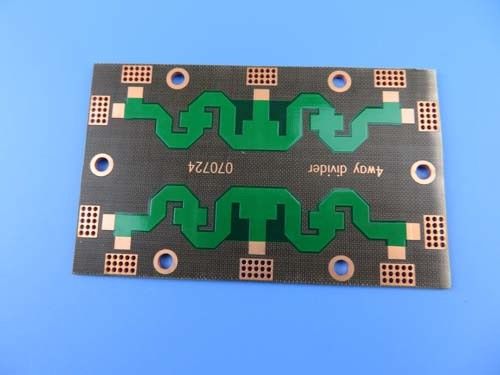

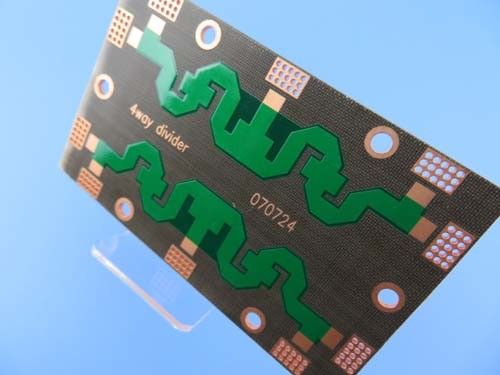

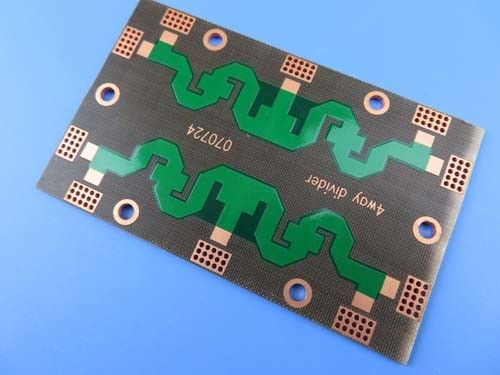

Hoge Frequentiepcb op DK2.65 PTFE Tweezijdig met OSP en Groen Masker voor Combines
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Polytetrafluoroethylene (plotseling voor PTFE), als „plastic die algemeen koning wordt“, is een polymeersamenstelling van tetrafluoroethylene door polymerisatie wordt gemaakt bekend die. Het heeft uitstekende chemische stabiliteit, corrosieweerstand, het verzegelen, hoge smering en niet-viscositeit, elektroisolatie en goede het verouderen weerstand. Gebruikt als techniekplastiek, kan het in PTFE-buis, staaf, riem, plaat, film etc. worden gemaakt. Over het algemeen heeft het in hoge prestatie-eisen van corrosiebestendige pijpen, containers, pompen, kleppen evenals radar, communicatieapparatuur met hoge frekwentie, radioapparatuur gebruikt.
Polytetrafluoroethylene (F4, PTFE) heeft een reeks van uitstekende prestaties:
1. weerstand op hoge temperatuur: gebruikstemperatuur op lange termijn 200~260 graden van Celsius.
2.low temperatuurweerstand: nog zacht bij -100 graden Celsius;
3.corrosion weerstand: bestand aqua regia en alle organische oplosmiddelen;
4.climate weerstand: het beste het verouderen leven in plastieken;
5.high smering: met de kleinste wrijvingcoëfficiënt in plastieken (0,04);
6.Non-kleverig: met minimale oppervlaktespanning in stevige materialen zonder het aanhangen enige substantie;
7.non-gifstof: met fysiologische traagheid;
8.excellent de elektrische eigenschappen, ideaal voor c-klasse van het isoleren van materialen, een dikke laag van stapel van krant kunnen 1500 V van hoogspanning blokkeren;
9.smoother dan ijs.
F4BM-1/2 wordtgelamineerddoorhetuit de roulatie halenvangevernisteglasdoekmetTeflonhars, volgensdewetenschappelijkeformuleringenhetstriktetechnologieproces. Ditproductneemtsommigevoordelenmeer danF4B-reeksindeelektroprestaties(debrederewaaiervandiëlektrischeconstante, delagerediëlektrischeraaklijnvan deverlieshoek, verhoogdeweerstand, enmeerstabiliteitvanprestaties)
Bij de frequenties van rf en van de Microgolf, is de diëlektrische constante van PTFE-materialen zo laag zoals 3,5 of hieronder, wat sterk signaal tijdens transmissie over PCB, het maken van tot hen ideaal voor het overwinnen van de hoge snelheidsbeperking van Fr-4 houdt.
Ons PCB-Vermogen
| PCB-Materiaal: | Vezel - glas met een laag bedekte PTFE |
| Code: | F4BM-1/2(familiereeks) |
| Diëlektrische constante: | 2.2, 2.55, 2.65, 3.0 en 3.5 |
| Laagtelling: | 1 laag, 2 Lagen en multi-layer |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| PCB-dikte: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Zilver, OSP, enz. |
PCB-Specificaties
| PCB-GROOTTE | 89 x 61mm=1PCS |
| RAADStype | Microgolfpcb |
| Aantal Lagen | Tweezijdige PCB |
| De oppervlakte zet Componenten op | Nr |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 18um (0.5oz) +PLATE |
| PTFE 1.5mm | |
| koper - 18um (0.5oz) +PLATE | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 6mil/9mil |
| Minimum/Maximumgaten: | 0.9/2.3mm |
| Aantal Verschillende Gaten: | 3 |
| Aantal Boorgaten: | 156 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 1 |
| Impedantiecontrole | nr |
| RAADSmateriaal | |
| Glas Epoxy: | PTFE ER= 2,55 |
| Definitieve externe folie: | 1oz |
| Definitieve interne folie: | 1oz |
| Definitieve hoogte van PCB: | 1,6 mm ±0.16 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | OSP, Dikte >0.2µm |
| Het soldeerselmasker is van toepassing: | BOVENKANT, 12micron-Minimum |
| De Kleur van het soldeerselmasker: | Polijst Groen, Taiyo psr-2000GT600D |
| Het Type van soldeerselmasker: | LPSM |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | Geen silkscreen vereist. |
| Kleur van Componentenlegende | Geen silkscreen vereist. |
| Fabrikant Name of Embleem: | Geen silkscreen vereist. |
| VIA | Geplateerd door gat (PTH), via open. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
Elektrische eigenschappen van F4B PTFE
| Naam | Beproevingsomstandigheid | Eenheid | Waarde | |||
| Dichtheid | Normale staat | g/ cm3 | 2.1~2,35 | |||
| Vochtigheidsabsorptie | Onderdompeling in het gedistilleerde water van 20±2℃ 24 uren | % | ≤0.02 | |||
| Werkende Temperatuur | High-low temperatuurkamer | ℃ | -50℃~+260℃ | |||
| Warmtegeleidingsvermogen | W/m/k | 0,8 | ||||
| (Typische) CTE | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| (Typische) CTE | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| (Typische) CTE | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Inkrimpingsfactor | 2 uren in kokend water | % | 0,0002 | |||
| Oppervlakteweerstandsvermogen | 500V gelijkstroom | Normale staat | M·Ω | ≥1×104 | ||
| Constante vochtigheid en temperatuur | ≥1×103 | |||||
| Volumeweerstandsvermogen | Normale staat | MΩ.cm | ≥1×106 | |||
| Constante vochtigheid en temperatuur | ≥1×105 | |||||
| Pin Resistance | 500V gelijkstroom | Normale staat | MΩ | ≥1×105 | ||
| Constante vochtigheid en temperatuur | ≥1×103 | |||||
| Oppervlakte diëlektrische sterkte | Normale staat | d=1mm (Kv/mm) | ≥1.2 | |||
| Constante vochtigheid en temperatuur | ≥1.1 | |||||
| Diëlektrische Constante | 10GHZ | εr | 2.20, 2.55, 2.65, 3.0, 3.5 | |||
| (±2%) | ||||||
| Dissipatiefactor | 10GHZ | tgδ | 2.2 | ≤7×10-4 | ||
| 2.55~2,65 | ≤1×10-3 | |||||
| 3.0~3,5 | ≤1.5×10-3 | |||||
