Grondstof: | RO4300C | PCB-dikte: | 0.9mm |
---|---|---|---|
PCB-Grootte: | 98 x 72mm=1PCS | Laagtelling: | 2 lagen |
Kopergewicht: | 35um | De oppervlakte eindigt: | ENIG |
Markeren: | de Raad van PCB van 32mil Rogers,RO4003C tweezijdige PCB-Raad,De aangepaste rf-Raad van PCB |

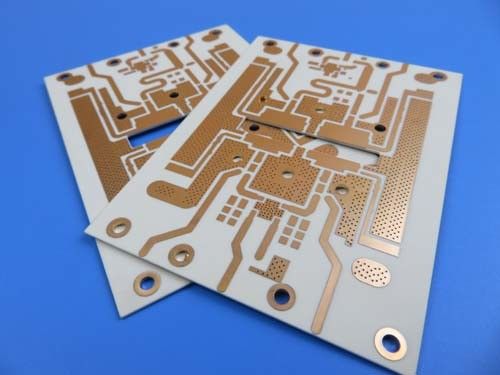

Rogers 4003 32mil 0.813mm PCB RO4003C dubbelzijdige RF hoogfrequente PCB voor filters
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
RO4003C koolwaterstofkeramische laminaten zijn ontworpen om uitzonderlijke hoogfrequente prestaties te leveren terwijl de bouwkosten van het circuit laag blijven.Aangezien de werkfrequenties hoger zijn dan 500 MHz, worden de beschikbare laminaten voor ontwerpers beperkt, maar de RO4003C blijft een betrouwbare keuze voor RF-microgolfcircuits, bijpassende netwerken en transmissielijnen met gecontroleerde impedantie.Het lage diëlektrische verlies maakt het een voorkeursmateriaal voor toepassingen waar standaard printplaatmaterialen niet kunnen worden gebruikt bij hogere werkfrequenties.Bovendien heeft RO4003C een consistente diëlektrische constante over een breed frequentiebereik en een van de laagste temperatuurcoëfficiënten van elk printplaatmateriaal.De thermische uitzettingscoëfficiënt (CTE) biedt verschillende voordelen voor PCB-ontwerpers, waaronder een hoge dimensionale stabiliteit, die van cruciaal belang is voor het maken van gemengde diëlektrische meerlaagse platen.Zelfs onder extreme thermische schokomstandigheden zorgt de lage Z-as CTE van de RO4003C voor een betrouwbare geplateerde doorlopende kwaliteit.Bovendien blijven de uitzettingseigenschappen van het materiaal stabiel over het gehele temperatuurbereik van PCB-verwerking, dankzij de Tg van >280C.
PCBSpecificaties
PCB-GROOTTE | 98x72mm = 1 STUKS |
BOARD TYPE | |
Aantal lagen | Dubbelzijdige printplaat |
Componenten voor opbouwmontage | JA |
Doorlopende componenten | JA |
LAAG OPSTAPELEN | koper ------- 35um(1oz)+PLAAT |
RO4003C 32 mil 0,813 mm | |
koper ------- 35um(1oz)+PLAAT | |
TECHNOLOGIE | |
Minimale tracering en ruimte: | 6,98 mil/6,28 mil |
Minimale / maximale gaten: | 0,3/1,2 mm |
Aantal verschillende gaten: | 5 |
Aantal boorgaten: | 481 |
Aantal gefreesde sleuven: | 0 |
Aantal interne uitsparingen: | 1 |
Impedantie controle | Nee |
BOARD MATERIAAL | |
Glas Epoxy: | RO4003C 32 mil (0,813 mm), Tg 288℃ |
Eindfolie extern: | 1,5 oz |
Eindfolie intern: | 0oz |
Definitieve hoogte van PCB: | 0,9mm ±0,1 |
PLATEN EN COATEN | |
Oppervlakteafwerking | Onderdompeling goud |
Soldeermasker van toepassing op: | NEE |
Kleur soldeermasker: | NEE |
Type soldeermasker: | NVT |
CONTOUR/SNIJDEN | Routing |
MARKERING | |
Kant van componentlegenda | NEE |
Kleur van componentlegenda | NEE |
Fabrikantnaam of logo: | NVT |
VIA | Geplateerd door Gat (PTH) |
BRANDBAARHEIDSBEOORDELING | NVT |
AFMETING TOLERANTIE | |
Overzicht Dimensie: | 0,0059" (0,15 mm) |
Bordbeplating: | 0,0030" (0,076 mm) |
boor tolerantie: | 0,002" (0,05 mm) |
TEST | 100% elektrische test vóór verzending |
TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
SERVICEGEBIED | Wereldwijd, wereldwijd. |
RO4003C PCB's (Printed Circuit Boards) spelen een cruciale rol in verschillende elektronische toepassingen, waaronder autoradar en -sensoren, antennes voor mobiele basisstations, directe uitzendingssatellieten, geluidsarme blokken, eindversterkers en RFID.
Gegevensblad van Rogers 4003C (RO4003C)
RO4003C Typische Waarde | |||||
Eigendom | RO4003C | Richting | Eenheden | Voorwaarde | Test methode |
Diëlektrische constante, εproces | 3,38 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
Diëlektrische constante, εontwerp | 3.55 | Z | 8 tot 40GHz | Differentiële faselengtemethode | |
Dissipatiefactortan,δ | 0,0027 0,0021 |
Z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
Thermische coëfficiënt van ε | +40 | Z | ppm/℃ | -50℃tot 150℃ | IPC-TM-650 2.5.5.5 |
Volumeweerstand | 1,7 x 1010 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
Oppervlakte weerstand | 4,2 x 109 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
Elektrische kracht | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
Trekmodulus | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
Treksterkte | 139(20.2) 100 (14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
Buigsterkte | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Dimensionale stabiliteit | <0,3 | X, Y | mm/m (mil/duim) |
na ets+E2/150℃ | IPC-TM-650 2.4.39A |
Uitzettingscoëfficiënt | 11 14 46 |
X Y Z |
ppm/℃ | -55℃tot288℃ | IPC-TM-650 2.4.41 |
Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | ℃TGA | ASTM D 3850 | ||
Warmtegeleiding | 0,71 | W/M/OK | 80℃ | ASTM C518 | |
Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monstertemperatuur 50℃ |
ASTM D 570 | |
Dikte | 1.79 | gram/cm3 | 23℃ | ASTM D 792 | |
Koperschilsterkte | 1.05 (6.0) |
N/mm (pli) |
na soldeer vlotter 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
Ontvlambaarheid | NVT | UL 94 | |||
Loodvrij Proces Compatibel | Ja |
