Rogers PCB 60mil 1.524mm RO4003C Dubbelzijdige RF PCB voor WLAN
  • Naam
  • Naam

Rogers PCB 60mil 1.524mm RO4003C Dubbelzijdige RF PCB voor WLAN

MOQ: 1PCS
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-005.V1.0
Grondstof:
Rogers 4300C
PCB-Grootte:
84 x 78mm=1PCS
Kopergewicht:
1oz
De oppervlakte eindigt:
Electroless nikkel over Onderdompelingsgoud
Laagtelling:
2 laag
PCBThickness:
1.6mm
Markeren:

60mil ceramische PCB-Raad

,

1.524mm de Ceramische Raad van PCB

Productbeschrijving



Rogers 4003 60mil 1.524mmPrintplaatRO4003C Hoogfrequente printplaat Dubbelzijdige RF-printplaat voor WLAN

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Koolwaterstofkeramieklaminaten gemaakt van RO4003C zijn bedoeld om uitstekende hoogfrequente prestaties en goedkope circuitconstructie te bieden.Zodra werkfrequenties 500 MHz en hoger bereiken, hebben ontwerpers een veel kleiner aantal laminaten om uit te kiezen.Ontwerpers van RF-microgolfcircuits, bijpassende netwerken en transmissielijnen met gecontroleerde impedantie kunnen vertrouwen op de kenmerken van RO4003C-materiaal.Hogere werkfrequenties maken het gebruik van standaard printplaatmaterialen in veel toepassingen onmogelijk, terwijl het lage diëlektrische verlies ervoor zorgt dat RO4003C-materiaal in die toepassingen kan worden gebruikt.



De temperatuurcoëfficiënt van de diëlektrische constante behoort tot de laagste van alle printplaatmaterialen en de diëlektrische constante is stabiel over een breed frequentiebereik.De thermische uitzettingscoëfficiënt (CTE) van RO4003C-materiaal biedt verschillende belangrijke voordelen voor de PCB-ontwerpers.De uitzettingscoëfficiënt van RO4003C is vergelijkbaar met die van koper, waardoor het materiaal een uitstekende dimensionele stabiliteit vertoont, een eigenschap die nodig is voor gemengde diëlektrische meerlaagse bordconstructies.De lage Z-as CTE van de RO4003C biedt een betrouwbare geplateerde doorlopende kwaliteit, zelfs bij toepassingen met ernstige thermische schokken.RO4003C-materiaal heeft een Tg van >280C, zodat de uitzettingseigenschappen stabiel blijven over het gehele bereik van PCB-verwerkingstemperaturen.



PCBSpecificaties

PCB-GROOTTE 84x78mm = 1 STUKS
BOARD TYPE RF-printplaat, microgolf-printplaat
Aantal lagen Dubbelzijdige printplaat
Componenten voor opbouwmontage JA
Doorlopende componenten JA
LAAG OPSTAPELEN koper ------- 35um(1oz)+PLAAT
RO4003C 60mil
koper ------- 35um(1oz)+PLAAT
TECHNOLOGIE
Minimale tracering en ruimte: 10mil/12mil
Minimale / maximale gaten: 0,3/2,3 mm
Aantal verschillende gaten: 4
Aantal boorgaten: 155
Aantal gefreesde sleuven: 0
Aantal interne uitsparingen: 0
Impedantie controle NEE
BOARD MATERIAAL
Glas Epoxy: RO4003C 60mil, Tg 288℃
Eindfolie extern: 1,5 oz
Eindfolie intern: 0oz
Definitieve hoogte van PCB: 1,6 mm ± 0,16
PLATEN EN COATEN
Oppervlakteafwerking Chemisch nikkel over Immersion Gold (ENIG) (2 µ" over 100 µ" nikkel)
Soldeermasker van toepassing op: geen soldeermasker nodig
Kleur soldeermasker: geen soldeermasker nodig
Type soldeermasker: geen soldeermasker nodig
CONTOUR/SNIJDEN Routing
MARKERING
Kant van componentlegenda geen zeefdruk nodig
Kleur van componentlegenda geen zeefdruk nodig
Fabrikantnaam of logo: geen zeefdruk nodig
VIA Geplateerd door Gat (PTH)
BRANDBAARHEIDSBEOORDELING NVT
AFMETING TOLERANTIE
Overzicht Dimensie: 0,0059" (0,15 mm)
Bordbeplating: 0,0030" (0,076 mm)
boor tolerantie: 0,002" (0,05 mm)
TEST 100% elektrische test vóór verzending
TYPE KUNSTWERK TE GELEVEREN e-mailbestand, Gerber RS-274-X, PCBDOC enz
SERVICEGEBIED Wereldwijd, wereldwijd.

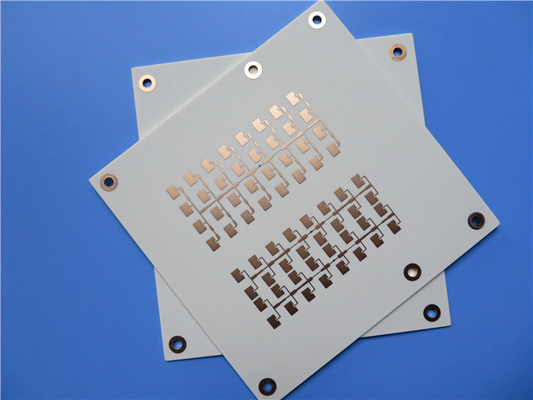

Rogers PCB 60mil 1.524mm RO4003C Dubbelzijdige RF PCB voor WLAN 0



Typische toepassingen zijn amotorische radar en sensoren,Cellulaire basisstationantennes,Ddirecte uitzendingssatellieten enikow geluidsblok enz.



Gegevensblad van Rogers 4003C (RO4003C)

RO4003C Typische Waarde
Eigendom RO4003C Richting Eenheden Voorwaarde Test methode
Diëlektrische constante, εproces 3,38 ± 0,05 Z   10GHz/23℃ IPC-TM-650 2.5.5.5 Geklemde striplijn
Diëlektrische constante, εontwerp 3.55 Z   8 tot 40GHz Differentiële faselengtemethode
Dissipatiefactortan,δ 0,0027
0,0021		 Z   10GHz/23℃
2,5GHz/23℃		 IPC-TM-650 2.5.5.5
Thermische coëfficiënt van ε +40 Z ppm/℃ -50℃tot 150℃ IPC-TM-650 2.5.5.5
Volumeweerstand 1,7 x 1010   MΩ.cm VOORWAARDE A IPC-TM-650 2.5.17.1
Oppervlakte weerstand 4,2 x 109   MΩ VOORWAARDE A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Trekmodulus 19.650 (2.850)
19.450 (2.821)		 X
Y		 MPa(ksi) RT ASTM D 638
Treksterkte 139(20.2)
100 (14,5)		 X
Y		 MPa(ksi) RT ASTM D 638
Buigsterkte 276
(40)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Dimensionale stabiliteit <0,3 X, Y mm/m
(mil/duim)		 na ets+E2/150℃ IPC-TM-650 2.4.39A
Uitzettingscoëfficiënt 11
14
46		 X
Y
Z		 ppm/℃ -55℃tot288℃ IPC-TM-650 2.4.41
Tg >280   ℃TMA A IPC-TM-650 2.4.24.3
Td 425   ℃TGA   ASTM D 3850
Warmtegeleiding 0,71   W/M/OK 80℃ ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monstertemperatuur 50℃		 ASTM D 570
Dikte 1.79   gram/cm3 23℃ ASTM D 792
Koperschilsterkte 1.05
(6.0)		   N/mm
(pli)		 na soldeer vlotter 1 oz.
EDC-folie		 IPC-TM-650 2.4.8
Ontvlambaarheid NVT       UL 94
Loodvrij Proces Compatibel Ja



Rogers PCB 60mil 1.524mm RO4003C Dubbelzijdige RF PCB voor WLAN 1
