| Grondstof:: | RO4350B | Dikte: | 1.6mm |
|---|---|---|---|
| Kopergewicht:: | 1oz | De oppervlakte eindigt:: | Onderdompelingsgoud |
| Laagtelling:: | 2 lagen | PCB-grootte:: | 135 x 135mm |

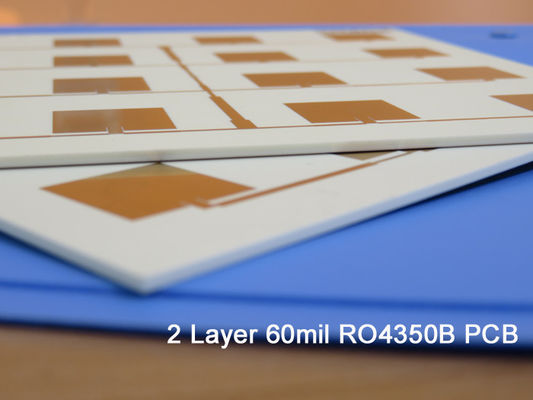

Hoge Frequentie PCB Rogers 60mil 1.524mm RO4350B Dubbelzijdig RF Printplaat Patch Antenne PCB
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Rogers RO4350B koolwaterstofkeramische laminaten zijn ontworpen om superieure hoogfrequente prestaties en goedkope circuitfabricage te bieden.De selectie van laminaten die doorgaans beschikbaar zijn voor ontwerpers, wordt aanzienlijk verminderd zodra de operationele frequenties toenemen tot 500 MHz en hoger.
De kwaliteiten die ontwerpers van RF-microgolfcircuits, bijpassende netwerken en transmissielijnen met gecontroleerde impedantie nodig hebben, zijn aanwezig in het materiaal RO4350B.Aangezien standaard printplaatmaterialen in veel toepassingen niet kunnen worden gebruikt vanwege hogere werkfrequenties, maakt een laag diëlektrisch verlies het mogelijk om RO4350B-materiaal in deze toepassingen te gebruiken.
De diëlektrische constante is consistent over een breed frequentiebereik en heeft een van de laagste temperatuurcoëfficiënten van elk printplaatmateriaal.
De thermische uitzettingscoëfficiënt (CTE) van RO4350B-materiaal biedt PCB-ontwerpers een aantal belangrijke voordelen.Vanwege de identieke uitzettingscoëfficiënt als die van koper, vertoont RO4350B een hoge maatvastheid, een kwaliteit die vereist is voor de fabricage van gemengde diëlektrische meerlaagse platen.
De lage Z-as CTE van de RO4350B biedt een betrouwbare geplateerde doorlopende kwaliteit, zelfs bij toepassingen met ernstige thermische schokken.RO4350B-materiaal heeft een Tg van >280C, zodat de uitzettingseigenschappen stabiel blijven over het gehele bereik van PCB-verwerkingstemperaturen.
RO4350B-printplaatSpecificaties
| PCB-GROOTTE | 135x135mm = 1 STUKS |
| BOARD TYPE | Hoogfrequente printplaat, RF-printplaat |
| Aantal lagen | Dubbelzijdige printplaat |
| Componenten voor opbouwmontage | JA |
| Doorlopende componenten | JA |
| LAAG OPSTAPELEN | koper ------- 35um(1oz)+PLAAT |
| RO4350B 60mil | |
| koper ------- 35um(1oz)+PLAAT | |
| TECHNOLOGIE | |
| Minimale tracering en ruimte: | 11mil/12mil |
| Minimale / maximale gaten: | 0,3/2,2 mm |
| Aantal verschillende gaten: | 5 |
| Aantal boorgaten: | 184 |
| Aantal gefreesde sleuven: | 0 |
| Aantal interne uitsparingen: | 0 |
| Impedantie controle | NEE |
| BOARD MATERIAAL | |
| Glas Epoxy: | RO4350B 60mil, Tg 288℃ |
| Eindfolie extern: | 1,5 oz |
| Eindfolie intern: | 0oz |
| Definitieve hoogte van PCB: | 1,6 mm ± 0,16 |
| PLATEN EN COATEN | |
| Oppervlakteafwerking | Chemisch nikkel over Immersion Gold (ENIG) (2 microinch over 100 microinch nikkel) |
| Soldeermasker van toepassing op: | NEE |
| Kleur soldeermasker: | NEE |
| Type soldeermasker: | NVT |
| CONTOUR/SNIJDEN | Routing |
| MARKERING | |
| Kant van componentlegenda | NEE |
| Kleur van componentlegenda | NEE |
| Fabrikantnaam of logo: | NVT |
| VIA | Geplateerd door Gat (PTH) |
| BRANDBAARHEIDSBEOORDELING | UL 94-V0 Goedkeuring MIN. |
| AFMETING TOLERANTIE | |
| Overzicht Dimensie: | 0,0059" (0,15 mm) |
| Bordbeplating: | 0,0030" (0,076 mm) |
| boor tolerantie: | 0,002" (0,05 mm) |
| TEST | 100% elektrische test vóór verzending |
| TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
| SERVICEGEBIED | Wereldwijd, wereldwijd. |
De typische toepassingen omvatten eenautomatische radar en sensoren, antennes voor mobiele basisstations, rechtstreekse uitzendingssatellieten, geluidsarme blokken, vermogensversterkers, RFID.
Data papiervan Rogers 4350B (RO4350B)
| RO4350B Typische waarde | |||||
| Eigendom | RO4350B | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 3,48 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
| Diëlektrische constante, εontwerp | 3.66 | Z | 8 tot 40GHz | Differentiële faselengtemethode | |
| Dissipatiefactortan,δ | 0,0037 0,0031 |
Z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van ε | +50 | Z | ppm/℃ | -50℃tot 150℃ | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1,2 x 1010 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Oppervlakte weerstand | 5,7x109 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Trekmodulus | 16.767(2.432) 14.153 (2.053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Treksterkte | 203(29,5) 130(18,9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Buigsterkte | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | <0,5 | X, Y | mm/m (mil/duim) |
na ets+E2/150℃ | IPC-TM-650 2.4.39A |
| Uitzettingscoëfficiënt | 10 12 32 |
X Y Z |
ppm/℃ | -55℃tot288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃TGA | ASTM D 3850 | ||
| Warmtegeleiding | 0,69 | W/M/OK | 80℃ | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monstertemperatuur 50℃ |
ASTM D 570 | |
| Dikte | 1.86 | gram/cm3 | 23℃ | ASTM D 792 | |
| Koperschilsterkte | 0,88 (5.0) |
N/mm (pli) |
na soldeer vlotter 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij Proces Compatibel | Ja | ||||
