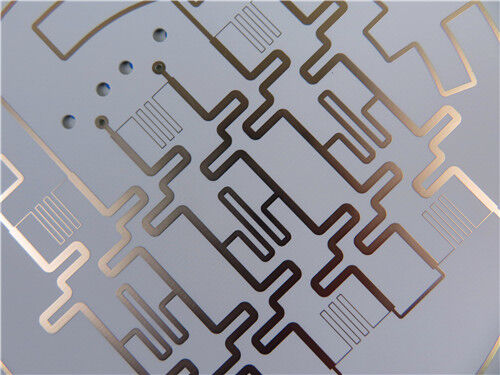

Deze 2-laags stijve PCB maakt gebruik vanRogers Kappa 438als substraat en ENIG-oppervlakteafwerking (Electroless Nickel and Immersion Gold). Met een buitenste koperen bekleding van 1 oz (1,4 mil), een afgewerkte dikte van 0,85 mm en een platering van 20 μm garandeert het consistente elektrische prestaties en uiterst nauwkeurige productienormen. Door gebruik te maken van de superieure hoogfrequente eigenschappen van de Kappa 438 is hij zeer geschikt voor carrier-grade WiFi/LAA, kleine cellen/DAS, V2X-communicatie en IoT smart home/draadloze metertoepassingen.
PCB-constructiedetails
| Specificaties |
Details |
| Basismateriaal |
Rogers Kappa 438 |
| Aantal lagen |
2 lagen |
| Afmetingen bord |
45,5 mm x 32 mm per eenheid, tolerantie ± 0,15 mm |
| Minimale spoor/ruimte |
5/6 mil |
| Minimale gatgrootte |
0,2 mm |
| Blinde via's / begraven via's |
Geen blinde via's |
| Afgewerkte plaatdikte |
0,85 mm |
| Afgewerkt Cu-gewicht |
1 oz (1,4 mil) voor buitenste lagen |
| Via plaatdikte |
20 µm |
| Oppervlakteafwerking |
Stroomloos nikkel en immersiegoud (ENIG) |
| Top zeefdruk |
Nee |
| Onderste zeefdruk |
Nee |
| Bovenste soldeermasker |
Nee |
| Onderste soldeermasker |
Nee |
| Kwaliteitscontrole |
Vóór verzending worden 100% elektrische tests uitgevoerd |
PCB-stapeling
| Opstapelende laag |
Specificatie |
| Koper_laag_1 |
35 µm |
| Rogers Kappa 438 |
0,762 mm (30mil) |
| Koper_laag_2 |
35 µm |
Soort kunstwerk
Het artwork dat is geleverd voor PCB-fabricage voldoet aan het Gerber RS-274-X-formaat, het door de industrie erkende protocol voor het verzenden van PCB-productiegegevens.
KwaliteitStandaard
Deze PCB voldoet aan de IPC-Klasse-2-standaard, een algemeen erkende industriële benchmark voor printplaten. De IPC-Klasse-2-standaard stelt strenge eisen aan PCB-kwaliteit, prestaties en betrouwbaarheid, waardoor deze geschikt is voor de meeste commerciële en industriële toepassingen die consistente werking en matige betrouwbaarheid vereisen.
Beschikbaarheid
Deze PCB is beschikbaar voor wereldwijde levering. We bieden betrouwbare logistieke en verzendoplossingen om de tijdige levering van producten aan klanten in verschillende landen en regio's te garanderen, met de capaciteit om te voldoen aan de vereisten van zowel kleine als grote bestellingen.
Inleiding tot het Kappa 438-basismateriaal
Rogers Kappa 438-laminaten zijn vervaardigd met behulp van een met glas versterkt koolwaterstof-keramisch systeem, dat superieure hoogfrequente prestaties levert en goedkope circuitfabricage mogelijk maakt. Omdat het een verliesarm materiaal is, kan het worden verwerkt met behulp van standaard productieprocedures voor epoxy/glas (FR-4). Kappa 438-laminaten beschikken ook over de vlamvertragende classificatie UL 94 V-0 en zijn compatibel met loodvrije soldeerprocessen. Standaarddikteopties omvatten 10, 20, 30, 40 en 60 mil. Bovendien beschikken Kappa 438-laminaten over diëlektrische constanten (Dk) die zijn afgestemd op de FR-4-industriestandaardnormen, waardoor de conversie van bestaande FR-4-ontwerpen die verbeterde elektrische prestaties vereisen, wordt vereenvoudigd.
Belangrijkste kenmerken van Kappa 438
| Belangrijkste kenmerken |
Specificaties |
| Materiaalplatform |
Glasversterkte koolwaterstofthermoharder |
| Diëlektrische constante (Dk) |
4.38 (in lijn met FR-4 industriestandaardnormen) |
| Dk en diktetolerantie |
Strakker dan die van FR-4 |
| Z-as CTE |
42 ppm/°C |
| Glasovergangstemperatuur (Tg) |
> 280°C (TMA) |
| Thermische coëfficiënt van Dk |
-21 ppm/°C (temperatuurbereik: -50°C tot 150°C) |
| Vlamvertragende beoordeling |
UL 94-V0 |
Kernvoordelen
-Vereenvoudigt PCB-productie- en assemblageprocessen, in overeenstemming met FR-4-normen
-Het op maat gemaakte Dk-ontwerp maakt een naadloze conversie mogelijk van bestaande FR-4-ontwerpen die verbeterde elektrische prestaties vereisen
-Garandeert consistente circuitprestaties in verschillende toepassingsscenario's
-Verbetert de ontwerpflexibiliteit en verbetert de betrouwbaarheid van geplateerde doorlopende gaten
-Compatibel met geautomatiseerde assemblageprocessen
Typische toepassingen
-Carrier-grade WiFi/gelicentieerde ondersteunde toegang (LAA)
-Kleine cel- en gedistribueerde antennesystemen (DAS)
- Voertuig-naar-voertuig/voertuig-naar-infrastructuurcommunicatie (V2X)
-Internet of Things (IoT)-segmenten: Smart Home en draadloze meters
Conclusie
Deze 2-laags PCB op basis van Kappa 438 is zeer geschikt voor professionals, onderzoeks- en ontwikkelingsinstellingen (R&D) en technologiebedrijven die zich bezighouden met de ontwikkeling en productie van carrier-grade WiFi/LAA, kleine cellen, DAS, V2X-communicatie en IoT smart home en draadloze metersystemen. Door gebruik te maken van het hoogwaardige Rogers Kappa 438-substraat, gekenmerkt door zijn FR-4-compatibiliteit, laag verlies en superieure hoogfrequente eigenschappen, dient deze PCB als een betrouwbare en kosteneffectieve oplossing voor veelgevraagde draadloze toepassingen die consistente elektrische prestaties, ontwerpflexibiliteit en gestroomlijnde productie vereisen.
