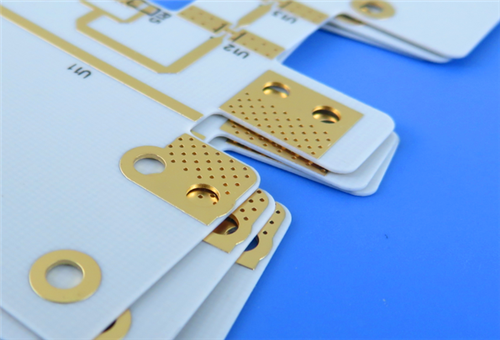

Dit PCB is een op maat gemaakte tweelaagse stijve hoogfrequente plaat vervaardigd met Rogers RO4835 koolwaterstof dielektrisch laminaat, ontworpen voor kosteneffectieve,toepassingen voor hoogstabiele RF- en microgolfcircuitsHet heeft een onderdompeling goud oppervlak afwerking, zwart zijde scherm op de bovenkant alleen (geen onderzijde zijde scherm), en een volledig soldeermask-vrij dubbelzijdige structuur.Alle soldeerblokjes worden vrij gehouden van zijderap om een consistente soldeerkwaliteit te garanderen.
PCB-specificatie
| Parameter item |
Specificatie |
| Basismateriaal |
Rogers RO4835 hoogfrequente koolwaterstoflaminaat |
| Aantal lagen |
2 lagen stijf PCB |
| Afmetingen van het bord |
45 mm × 83,69 mm (1 stuk), afmetingstolerantie: ±0,15 mm |
| Minimaal spoor / ruimte |
5 ml / 6 ml |
| Minimale grootte van het mechanische gat |
0.2 mm |
| Via type |
Alleen door-gat vias worden gebruikt, zonder blinde of begraven vias |
| Afgewerkte plaatdikte |
0.6mm |
| Buitenste laag Afgesloten koper Gewicht |
1 oz (1,4 ml) voor alle koperschichten |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Silkscreenlaag |
Zwarte zijde silkscreen, geen onderzijde silkscreen, en geen zijdecreen dekking op soldeerpads |
| Soldeermaskerlaag |
Ontwerp zonder dubbelzijdig soldeermasker |
| Kwaliteitscontrole |
100% volledige elektrische test vóór levering |
PCB-laagstapelstructuur
| Naam van de laag |
Specificatie |
| Koperlaag 1 (bovenlaag) |
35 μm afgewerkte koperdikte |
| Dielectrische kern |
Rogers RO4835 hoogfrequente koolwaterstofsubstraat, dikte 0,508 mm (20 mil) |
| Koperlaag 2 (onderlaag) |
35 μm afgewerkte koperdikte |
Kunstwerk en kwaliteitsnormen
Artwork-formaat: Gemaakt met standaard Gerber RS-274-X-bestanden om nauwkeurige schakelpatronen en volledige productie-compatibiliteit te garanderen.
Kwaliteitsstandaard: Strikt vervaardigd en geïnspecteerd volgens IPC-klasse-2-normen om stabiele prestaties en duurzaamheid op lange termijn voor industrieel en commercieel gebruik te garanderen.
Diensten: Wereldwijde verzenddiensten zijn beschikbaar om wereldwijd een stabiele en betrouwbare productvoorziening te leveren voor PCB-projecten met hoge frequentie.

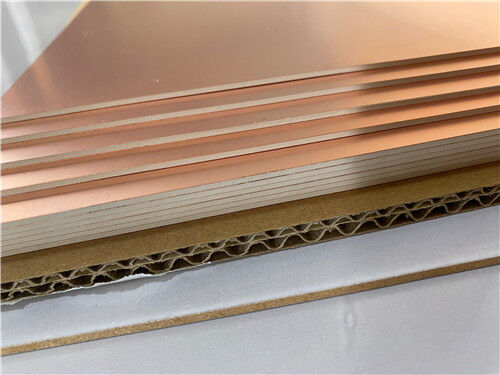

RO4835 Materiaaloverzicht
Rogers RO4835 is een hoogfrequentielaminaat op basis van koolwaterstoffen met een superieure hoge temperatuurstabiliteit en oxidatiebestendigheid in vergelijking met conventionele thermoset-microgolfsubstraten.Het vertoont zeer consistente elektrische en mechanische eigenschappen met de klassiekeRO4350Bvolledig compatibel met standaard FR-4 fabricageprocessen,het materiaal vereenvoudigt de productiewerkvloeien en verbetert de productie-efficiëntie. Uitgerust met Rogers' eigen LoPro-omgekeerd behandelde koperen folie, bereikt RO4835 een zeer laag invoegverlies, waardoor het een ideale oplossing is voor hoogprecieze, verliesgevoelige RF-circuitontwerpen.
Kernmateriaalprestatiekenmerken
Standaardconformiteit: Voldoend aan de normen RoHS UL 94 V-0 en IPC-4103, levert het materiaal veilige, gestandaardiseerde en betrouwbare prestaties voor commerciële,elektronische toepassingen voor de industrie en de automobielindustrie.
Laag en stabiel hoogfrequentieverlies: het behoudt een stabiele DK van 3,48±0,05 en een ultralage DF van 0,0037 bij 10 GHz, waardoor signaalverdunning en -vervorming tot een minimum worden beperkt om een nauwkeurige,stabiele hoogfrequente signaaloverdracht.
Superieure thermische weerstand: met een Tg van meer dan 280°C heeft het materiaal een uitstekende thermische stabiliteit.met een vermogen van meer dan 50 W, maar niet meer dan 150 W.
Beheersbare thermische uitbreidingsprestaties: geoptimaliseerde CTE-parameters verminderen de thermische uitbreiding en vervorming tijdens de temperatuurcyclus,het handhaven van de structurele integriteit en het verbeteren van de algemene betrouwbaarheid van PCB's in variabele thermische omgevingen.
Uitstekende oxidatiebestendigheid en procescompatibiliteit: het biedt grote oxidatiebestendigheid en volledige loodvrije procescompatibiliteit, waardoor blaren en delaminatie worden voorkomen om stabiele,massaproductie met een hoog rendement.
Precieze dielektrische tolerantie en structurele stabiliteit: een strakke DK-tolerantie ondersteunt nauwkeurige impedantieregeling en signaalmatching voor hoogfrequente ontwerpen,terwijl een lage Z-as uitbreiding stabiliseert geplateerde vias voor een consistente fabricage kwaliteit.
Kosten-efficiënte alomvattende prestaties: integratie van betrouwbare hoogfrequente prestaties, stabiele mechanische eigenschappen en een goede fabricagevermogen,RO4835 is een goedkoop en goed werkend substraat dat ideaal is voor de massaproductie van automobielradars, microgolven en RF-apparaten.
Typische toepassingsscenario's
Gebruikmakend van het lage hoogfrequente dielectrische verlies, de uitstekende thermische stabiliteit, de superieure oxidatieweerstand en de kosteneffectieve verwerkbaarheid,PCB's gebouwd met Rogers RO4835-laminaat worden op grote schaal toegepast in hoogwaardige RF- en microgolfsystemen voor verschillende industriële en commerciële scenario's:
- Radarsystemen voor de automobielindustrie en sensoren voor hoge precisie
- Microwavecommunicatieapparatuur van punt tot punt
- met een vermogen van niet meer dan 50 W
- Fase-array radarsystemen
- Functionele componenten voor hoge prestaties op basis van RF
