20mil DiClad 527 PCB's van hoogfrequente PTFE

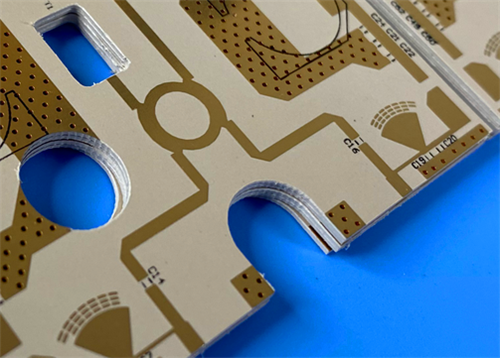

Deze maatwerk 2-laag rigide hoogfrequente PCB gebruikt RogersDiClad 527PTFE-substraat versterkt met glasvezel, ontworpen voor toepassingen in hoogprecisie, RF- en microgolfcircuits met lage verliezen.zwart zijdecreen op de bovenste laag, geen zijdefilter onderaan, en een dubbelzijdige soldeermaskervrije structuur.

PCB-specificatie

PCB-laagstapelstructuur

Kunstwerk en kwaliteitsnormen

Grafiekformaat: Productiebestanden worden geleverd in het standaard Gerber RS-274-X-formaat, de universele industriespecificatie die een nauwkeurig schakelpatroon en volledige productiecompatibiliteit garandeert.

Kwaliteitsstandaard: Elk PCB voldoet aan de IPC-klasse-2-betrouwbaarheidstandaarden, waardoor de prestatie- en duurzaamheidsvereisten voor commerciële en industriële elektronische toepassingen worden gewaarborgd.

Verschaffing dekking: Wereldwijde verzending en flexibele leveringsschema's zijn beschikbaar om zich aan te passen aan verschillende projecttijden, waardoor een stabiel wereldwijd aanbod wordt ondersteund.

DiClad 527 Materiaaloverzicht

Rogers DiClad 527 is een hoogwaardig geweven, glasvezelversterkt PTFE-compositesubstraat dat speciaal is ontwikkeld voor de productie van hoogfrequente PCB's.met een nauwkeurig gekalibreerde verhouding van glasvezel tot PTFE, dit materiaal biedt een stabiele dielectrische constante en een superieure dimensionale stabiliteit in vergelijking met traditionele PTFE-substraten.De verfijnde structurele samenstelling zorgt voor een nauwkeurige registratie van de schakelingen en een consistente elektrische prestatie voor geavanceerde hoogfrequente schakelingen.

Kernmateriaalprestatiekenmerken

1. Stabiele laagverlies dielectrische eigenschappen

Het onderhoudt een stabiele dielectrische constante van 2,4 tot en met 2,6 bij zowel 1 MHz als 10 GHz, gecombineerd met een ultralage dissipatiefactor van 0,0017 bij 10 GHz,het effectief minimaliseren van hoogfrequente signaalverdunning en fasevervorming.

2Betrouwbare thermische dielectrische stabiliteit

Het materiaal vertoont een stabiele thermische coëfficiënt van dielektrische constante bij -153 ppm/°C over een breed temperatuurbereik van -10°C tot 140°C,het handhaven van een stabiele dielektrische prestatie onder schommelende thermische omgevingen.

3Uitstekende structurele stabiliteit

De goed afgestemde coëfficiënt van thermische uitbreiding levert evenwichtige thermische uitbreidingskenmerken, waardoor thermische spanning en structurele vervorming tijdens temperatuurcyclussen aanzienlijk worden verminderd,het garanderen van uitstekende mechanische betrouwbaarheid op lange termijn.

4. Superieure aanpassingsvermogen aan het milieu

Het materiaal heeft een zeer lage vochtopname van 0,03%, waardoor de prestaties bij hoge luchtvochtigheid verwaarloosbaar variëren.de uitstekende chemische weerstand zorgt voor een betrouwbare werking in moeilijke en complexe werkomgevingen.

Typische toepassingsscenario's

Ondersteund door ultra-lage hoogfrequentieverlies, uitzonderlijke dimensionale stabiliteit, uniforme elektrische eigenschappen en betrouwbare aanpassingsvermogen voor het milieu,DiClad 527-PCB's worden op grote schaal toegepast in hoge-precisie RF- en microgolfsystemen voor verschillende professionele toepassingen, als hieronder vermeld:

-Radarvoedernetwerken en geleidingssystemen

- Commerciële netwerkapparatuur voor een gefaseerd netwerk

- antennes voor basisstations met een laag verlies en digitale radio-antennes

- Hoogwaardige RF-filters, koppelers en LNA-modules
