Polyimide 0.15mm Tweezijdig Flex PCB-Oppervlakte35um Cu

Polyimide 0.15mm Double Sided Flex PCB Surface 35um Cu
Polyimide 0.15mm Double Sided Flex PCB Surface 35um Cu Polyimide 0.15mm Double Sided Flex PCB Surface 35um Cu Polyimide 0.15mm Double Sided Flex PCB Surface 35um Cu Polyimide 0.15mm Double Sided Flex PCB Surface 35um Cu Polyimide 0.15mm Double Sided Flex PCB Surface 35um Cu Polyimide 0.15mm Double Sided Flex PCB Surface 35um Cu

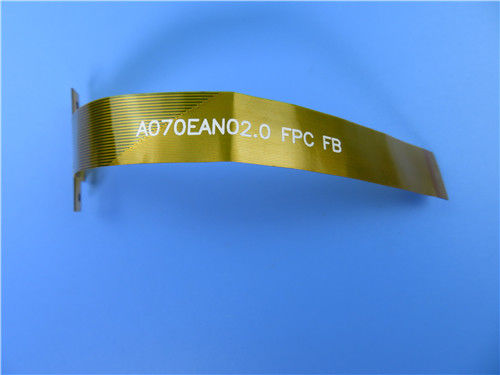

Grote Afbeelding :  Polyimide 0.15mm Tweezijdig Flex PCB-Oppervlakte35um Cu

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-271.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Polyimide Laagtelling: 2 lagen
PCB-dikte: 0.15mm PCB-Grootte: 25.77 X 88.47mm
Coverlay: geel Silkscreen: wit
Kopergewicht: 1OZ De oppervlakte eindigt: Onderdompelingsgoud
Hoog licht:

Polyimide Tweezijdige Flex PCB

,

0.15mm Tweezijdige Flex PCB

,

0.15mm Flexibele Gedrukte Kring

Tweezijdige Flexibele PCBs bouwde op Polyimide met dikke 0.15mm en Onderdompelingsgoud voort voor Vertoning Backlight

(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van flexibele gedrukte kring voor de toepassing van GPS-het Volgen voor Auto's. Het bedraagt een 2 laag FPC dikke 0.15mm. Het basislaminaat is van ITEQ, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd.

Parameter en gegevensblad

Grootte van Flexibele PCB 25.77 X 88.47mm
Aantal Lagen 2
Raadstype Flexibele PCB
Raadsdikte 0.15mm
Raadsmateriaal Polyimide 25µm
Raads Materiële Leverancier ITEQ
Tgwaarde van Raadsmateriaal 60℃
PTH-de dikte van Cu ≥20 µm
Binneniayer-Cu thicknes N/A
De dikte van oppervlaktecu 35 µm
Coverlaykleur Geel
Aantal van Coverlay 2
Dikte van Coverlay 25 µm
Verstevigermateriaal nr
Verstevigerdikte N/A
Type van Silkscreen-Inkt IJR-4000 MW300
Leverancier van Silkscreen TAIYO
Kleur van Silkscreen Wit
Aantal van Silkscreen 1
Schiltest van Coverlay Geen peelable
Legendeadhesie 3M 90℃ Geen schil na Min. 3 keer test
De oppervlakte eindigt Onderdompelingsgoud
Dikte van Nikkel/Goud Au: 0.03µm (Min.); Ni 24µm
Vereiste RoHS Ja
Famability 94-V0
Thermische Schoktest Pas, -25℃±125℃, 1000 cycli.
Thermische Spanning Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien.
Functie 100% pas elektrotest
Vakmanschap Naleving van ipc-a-600H & ipc-6013C Klasse 2

Polyimide 0.15mm Tweezijdig Flex PCB-Oppervlakte35um Cu 0

Polyimide 0.15mm Tweezijdig Flex PCB-Oppervlakte35um Cu 1

Eigenschappen en voordelen

A. uitstekende flexibiliteit

B. het verminderen van het volume

C. gewichtsvermindering

D. consistentie van assemblage

E. verhoogde betrouwbaarheid

F. controleerbaarheid van elektroparameterontwerp

G. Het gesoldeerde eind kan geheel zijn

H. materiële facultativiteit

I. lage kosten

J. continuïteit van verwerking

K. op tijd de dienst

L. levering op tijd: >98%

Toepassingen

Vertoning backlight, Automobiele sensor flex raad, industriële controleinterphone

Structuur van FPC

Volgens het aantal lagen van geleidende koperfolie, kan FPC in enige laagkring, dubbele laagkring, multi-layer tweezijdige kring etc. worden verdeeld.

Single-layer structuur: de flexibele kring van deze structuur is de eenvoudigste structuur van flexibele PCB. Gewoonlijk is de grondstof (diëlektrische substraten) + transparant rubber (kleefstof) + koperfolie een reeks gekochte grondstoffen (halfafgewerkte producten), zijn de beschermende film en de transparante lijm een ander soort gekochte grondstof. Eerst, moet de koperfolie worden geëtst om de vereiste kring te verkrijgen, en de beschermende film zou moeten worden geboord om het overeenkomstige stootkussen te openbaren. Na het schoonmaken, worden twee gecombineerd door te rollen. Dan het blootgestelde deel van het stootkussen te beschermen goud of tin galvaniseerde. Op deze wijze, zal de grote paneelraad klaar zijn. Over het algemeen ook heeft het in de overeenkomstige vorm van de kleine kringsraad gestempeld. Er is ook geen beschermende film direct op de koperfolie, maar de gedrukte weerstands solderende deklaag, zodat de kosten lager zullen zijn, zal maar de mechanische sterkte van de kringsraad slechter worden. Tenzij het sterktevereiste niet hoog is en de prijs moet zo laag mogelijk zijn, is het best om de beschermende filmmethode toe te passen.

Dubbele laagstructuur: wanneer de kring te complex om is worden getelegrafeerd, of de koperfolie wordt vereist om de grond te beschermen, is het noodzakelijk om een dubbele laag of zelfs multilayer te kiezen. Het meest typische verschil tussen multilayer en één enkele plaat is de toevoeging van een geperforeerde structuur om de lagen van koperfolie te verbinden. Het eerste proces van transparante rubber + grondstof + koperfolie moet gaten maken. De boorgaten in de grondstof en koperfolie eerst, maken en plateerden toen met een bepaalde dikte van koper schoon. Het verdere vervaardigingsproces is bijna hetzelfde als de single-layer kring.

Tweezijdige structuur: beide kanten van tweezijdige die FPC hebben stootkussens, hoofdzakelijk worden gebruikt om andere kringsraad te verbinden. Hoewel het en monolayer de structuur gelijkaardig is, maar het productieproces is zeer verschillend. Zijn grondstof is koperfolie, beschermende film en transparante lijm. De beschermende film zou volgens de positie van het stootkussen eerst moeten worden geboord, dan zou de koperfolie moeten worden gehecht, zouden de stootkussen en spoorlijnen moeten worden geëtst en dan zou de beschermende film van een ander geboord gat moeten worden gehecht.
