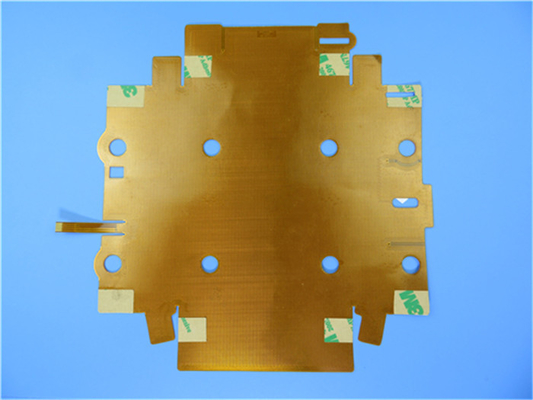

Grote Flexibele Kringen Fijne Lijn FPC met Rolontwerp

Grote Flexibele Kringen Fijne Lijn FPC met Rolontwerp

(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit type van flexibele PCB is bouwstijl op polyimide met fijne lijnrollen voor de toepassing van de volgende systemen van GPS. Het bedraagt een 2 laagraad dikke 0.15mm. Het basislaminaat is van Shengyi. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. De Polyimideversteviger wordt toegepast op het het opnemen deel.

Parameter en gegevensblad

Eigenschappen en voordelen

Uitstekende flexibiliteit

Het verminderen van het volume

Gewichtsvermindering

Consistentie van assemblage

Verhoogde betrouwbaarheid

Het gesoldeerde eind kan geheel zijn

Lage kosten

Continuïteit van verwerking

Snel en op tijd levering

Maak op tijd levering. Wij houden hoger dan 98%-op-tijd-leveringstarief.

Toepassingen

Toetsenbord FPC, de Industriële zachte raad van de controlecomputer, enz. (Elektronische Tolinzameling) de zachte raad van de consument,

Basistypes van Flexibele Kring

Er zijn vijf basistypes van flexibele kringen zoals hieronder beschreven:

1. Enig-opgeruimde Flexibele Kringen

Dit is het eenvoudigste type, en bestaat uit een dunne en flexibele grondstof waaraan een koperfolie door middel van een kleefstof gelamineerd is. De gebeëindigde kring wordt vaak voorzien van een covercoat in entrepot op de koperkant door middel van een kleefstof.

2. Tweezijdige Flexibele Kringen

Zoals de naam voorstelt, bestaat de kring uit een dunne en flexibele die grondstof met koperfolie aan elke kant wordt gelamineerd. De buitenkanten van de gebeëindigde kringen worden vaak voorzien van covercoats in entrepot op de buitenkanten (koper).

3. Multilayer Flexibele Kringen

Een multilayer flexibele kring bestaat uit een aantal dunne en flexibele die basislaminaten en koperfolies samen door middel van kleefstof, op zeer dezelfde manier worden gelamineerd zoals stijve multilayer raad. Ook is het gemeenschappelijke praktijk om covercoats op de buitenkanten (koper) te plakken.

4. Flex-stijve Kringen

Een flex-stijve kring is een combinatie stijve raad en de flexibele kringen, het laatstgenoemde flexibel creëren verbindt tussen de stijve raad onderling aan wie zij door middel van bandvouwen gelamineerd zijn.

5. Flexibele Kringen met Stijve Gebieden

In sommige gevallen, moet de flexibele kring een aantal vrij zware componenten of zelfs een schakelaardeel steunen. Daarom is het noodzakelijk om zulk een gebied te versterken. Dit wordt verwezenlijkt door een versteviger aan dat gebied te plakken. De versteviger kan een extra laag van niet te dunne polyimide zijn, of het kan een glas/een epoxylaminaat zijn.
