DETAILS VAN DE PRODUCTEN

Huis > Producten >

RT/Duroid 5880 de Raad van PCB van PCB 0.508mm Rogers

Producten

PCB van de metaalkern

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

RT/Duroid 5880 de Raad van PCB van PCB 0.508mm Rogers

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-021.V1.0

Basismateriaal:

RT/Duroid 5880

Aantal lagen:

2 lagen

PCB-dikte:

0.52mm

PCB-grootte:

128mm x 62mm = 1 type = 1 stuk

Koperen gewicht:

Oppervlakte afwerking:

Onderdompelingsgoud

Markeren:

0.508mm Rogers de Raad van PCB

De Raad van PCB van radarrogers

PCB van de radar Hoge Frequentie

Productbeschrijving

Rogers RT/duroid 5880 is een glasmicrofiberversterkt PTFE-composite dat is ontworpen voor zeer veeleisende toepassingen op stripline- en microstripcircuits.De uitzonderlijke uniformiteit van de dielektrische constante is het gevolg van de willekeurig georiënteerde microfibersDe dielectrische constante van RT/duroïde 5880 is van paneel tot paneel gelijkmatig en constant over een breed frequentiebereik.De lage dissipatiefactor verlengt het nut van RT/duroïde 5880 tot en met de Ku-bandRT/duroid 5880 materialen zijn gemakkelijk te snijden, te scheeren en te bewerken.met een vermogen van meer dan 10 W,.

De typische toepassingen zijn:

- breedbandantennes voor commerciële luchtvaart

- microcircuits, strooklijncircuits

- millimetergolftoepassingen

-militaire radarsystemen

- raketgeleidingssystemen en punt-tot-punt digitale radioantennes enz.

Algemene beschrijving

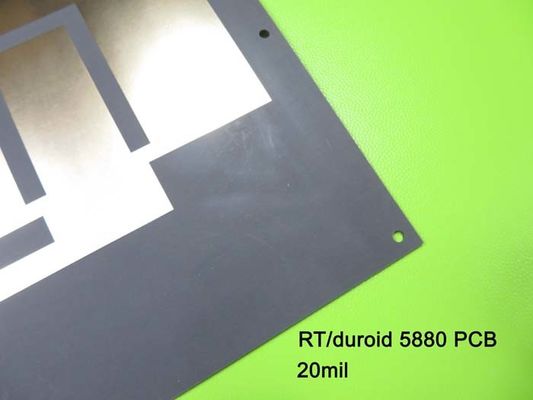

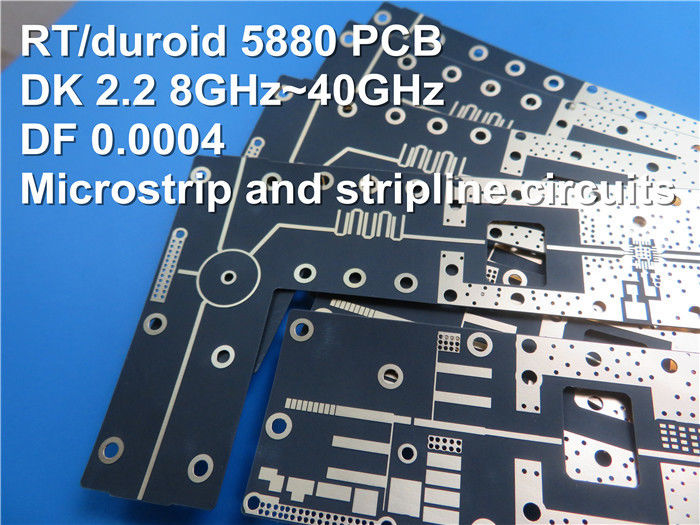

Dit is een type dubbelzijdig RF-PCB dat is gebouwd op RT/duroid 5880 voor de toepassing van radarsystemen.

Basisvoorschriften

Basismateriaal: RT/duroïde 5880 20mil (0,508mm)

Dielectrische constante: 2,20+/-0.02

Aantal lagen: 2 lagen

Type: door gaten

Format: 128 mm x 62 mm = 1 type = 1 stuk

Afwerking van het oppervlak: onderdompelingsgoud

Koperen gewicht: buitenste laag 35 μm

Soldeermasker. Legende: Nee.

Eind PCB-hoogte: 0,52 mm

Standaard: IPC 6012, klasse 2

Verpakking: 20 panelen zijn verpakt voor verzending.

Levertyd: 7 werkdagen

Houdbaarheid: 6 maanden

Gegevensblad van Rogers RT/duroid 5880

NT1 gewassen NT1 gewassen
Vastgoed	NT1vervaardiging		De richting	Eenheden	Voorwaarde	Testmethode
Dielectrische constante,εProces	2.20 2.20±0.02 specs.		Z.	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Dielectrische constante,ε Ontwerp	2.2		Z.	N/A	8 GHz tot 40 GHz	Differentiële faselengte methode
Dissipatiefactor,tanδ	0.0004 0.0009		Z.	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Thermische coëfficiënt ε	- 125		Z.	ppm/°C	- 50°Ctot 150°C	IPC-TM-650 2.5.5.5
Volumeweerstand	2 x 10⁷		Z.	Mohm cm	C/96/35/90 van de Commissie	ASTM D 257
Oppervlakteweerstand	3 x 10⁷		Z.	Moehm.	C/96/35/90 van de Commissie	ASTM D 257
Specifieke warmte	0.9623)		N/A	j/g/k (cal/g/c)	N/A	Berekeningen
Tensielmodule	Test op 23°C	Test bij 100°C	N/A	MPa ((kpsi)	Een	ASTM D 638
	1070(156)	450 ((65)	X
	860(125)	380 ((55)	Y
De ultieme stress	29(4.2)	20(2.9)	X
De ultieme stress	273.9)	18(2.6)	Y
De ultieme spanning	6	7.2	X	%
De ultieme spanning	4.9	5.8	Y	%
Compressiemodule	710(103)	500(73)	X	MPa ((kpsi)	Een	ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z.
De ultieme stress	27(3.9)	22(3.2)	X
	29(5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z.
De ultieme spanning	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z.
Vochtopname	0.02		N/A	%	0.62 " ((1.6mm) D48/50	ASTM D 570
Warmtegeleidbaarheid	0.2		Z.	W/m/k	80°C	ASTM C 518
Coëfficiënt van thermische uitbreiding	31 48 237		X Y Z.	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		N/A	°CTGA	N/A	ASTM D 3850
Dichtheid	2.2		N/A	gm/cm³	N/A	ASTM D 792
Koperen schil	31.2(5.5)		N/A	Plie ((N/mm)	1 oz ((35 mm) EDC-folie na soldeervloeiing	IPC-TM-650 2.4.8
Ontvlambaarheid	V-0		N/A	N/A	N/A	UL 94
Loodvrij proces compatibel	- Ja, dat klopt.		N/A	N/A	N/A	N/A

RT/Duroid 5880 de Raad van PCB van PCB 0.508mm Rogers 0

RT/Duroid 5880 de Raad van PCB van PCB 0.508mm Rogers 1
