Rogers 5880 10mil 0.254mm Hoge Frequentiepcb voor Microfilm en Stripline-Kringen

Rogers 5880 10mil 0.254mm High Frequency PCB For Microstrip And Stripline Circuits
Rogers 5880 10mil 0.254mm High Frequency PCB For Microstrip And Stripline Circuits Rogers 5880 10mil 0.254mm High Frequency PCB For Microstrip And Stripline Circuits

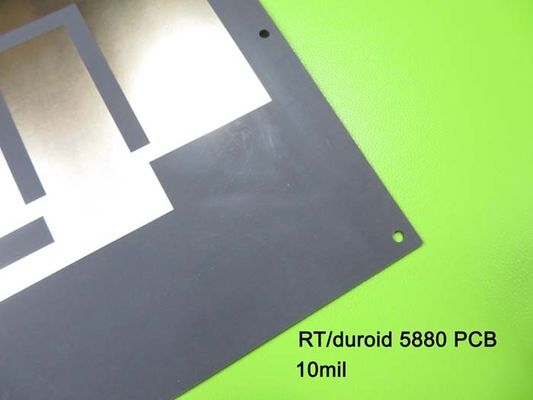

Grote Afbeelding :  Rogers 5880 10mil 0.254mm Hoge Frequentiepcb voor Microfilm en Stripline-Kringen

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-019.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: RT/Duroid 5880 Laagtelling: 2 lagen
PCB-dikte: 0.3mm PCB-grootte: 130 x 100mm=1PCS
Kopergewicht: 0.5oz De oppervlakte eindigt: onderdompelingsgoud
Hoog licht:

0.254mm Hoge Frequentiepcb

,

10mil hoge Frequentiepcb

,

PCB van de rogers hoge frequentie

Rogers RT/Duroid 5880 10mil 0.254mm Hoge Frequentiepcb voor Microfilm en Stripline-Kringen

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Rogers RT/duroid 5880 hoge frequentiemateriaal is glas microfiber versterkte PTFE samenstellingen wat voor veeleisende stripline en microfilmkringstoepassingen wordt ontworpen. De uitzonderlijke diëlektrische constanteuniformiteit vloeit uit zijn willekeurig georiënteerde microfibers voort. De diëlektrische constante van RT/duroid 5880 is eenvormig van paneel aan paneel en is constant over een breed frequentiegebied. Zijn lage dissipatiefactor breidt het nut van RT/duroid 5880 tot ku-Band uit en hierboven. RT/duroid worden 5880 materialen gesneden, gemakkelijk geschoren en aan vorm machinaal bewerkt. Zij zijn bestand en, heet of koud tegen alle die oplosmiddelen reagentia, normaal in ets gedrukte kringen of in platerenranden en gaten worden gebruikt.

De typische toepassingen zijn commerciële luchtvaartlijn breedbandantennes, microfilmkringen, striplinekringen, de toepassingen van de millimetergolf, militaire radarsystemen, de systemen van de raketbegeleiding en punt om digitale radioantennes enz. te richten.

PCB-Specificaties

PCB-GROOTTE 130 x 100mm=1PCS
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten JA
LAAGopeenstapeling koper - 18um (0,5 oz) de HOOGSTE laag van +plate
RT/duroid 5880 0.254mm
koper - 18um (0.5oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 5 mil/4 mil
Minimum/Maximumgaten: 0,2 mm/0.2mm
Aantal Verschillende Gaten: 1
Aantal Boorgaten: 15
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: RT/duroid 5880 0.254mm
Definitieve externe folie: 1,0 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 0,3 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Geplateerd door gat (PTH), minimumgrootte 0.22mm. Via tented.
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.

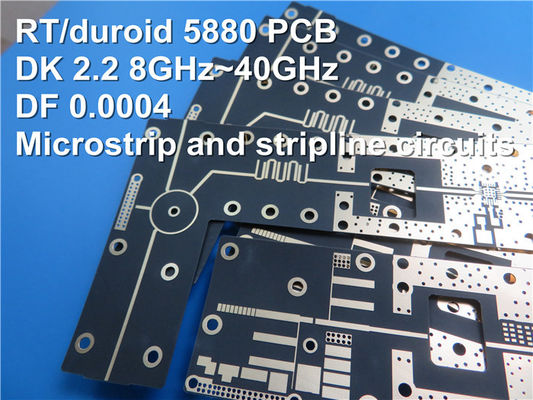

Rogers 5880 10mil 0.254mm Hoge Frequentiepcb voor Microfilm en Stripline-Kringen 0

Gegevensblad van Rogers RT/duroid 5880

RT/duroid 5880 Typische Waarde
Bezit RT/duroid 5880 Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 2.20
2.20±0.02 Spec.
Z N/A C24/23/50
C24/23/50
1 Mhz ipc-tm-650 2.5.5.3
10 GHz ipc-TM 2.5.5.5
Diëlektrische Constante, εDesign 2.2 Z N/A 8GHz aan 40 GHz De differentiële Methode van de Faselengte
Dissipatiefactor, tanδ 0,0004
0,0009
Z N/A C24/23/50
C24/23/50
1 Mhz ipc-tm-650 2.5.5.3
10 GHz ipc-TM 2.5.5.5
Thermische Coëfficiënt van ε -125 Z ppm/℃ -50℃to 150 Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Oppervlakteweerstandsvermogen 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Specifieke Hitte 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Berekend
Trekmodulus Test bij 23 Test bij 100 N/A MPa (kpsi) A ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Uiteindelijke Spanning 29 (4,2) 20 (2,9) X
27 (3,9) 18 (2,6) Y
Uiteindelijke Spanning 6 7.2 X %
4.9 5.8 Y
Samenpersende Modulus 710(103) 500(73) X MPa (kpsi) A ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Uiteindelijke Spanning 27 (3,9) 22 (3,2) X
29 (5,3) 21 (3,1) Y
52 (7,5) 43 (6,3) Z
Uiteindelijke Spanning 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Vochtigheidsabsorptie 0,02 N/A % 0,62“ (1.6mm) D48/50 ASTM D 570
Warmtegeleidingsvermogen 0,2 Z W/m/k 80 ASTM C 518
Coëfficiënt van Thermische Uitbreiding 31
48
237
X
Y
Z
ppm/℃ 0-100℃ Ipc-tm-650 2.4.41
Td 500 N/A TGA N/A ASTM D 3850
Dichtheid 2.2 N/A gm/cm3 N/A ASTM D 792
Koperschil 31.2 (5,5) N/A Pli (N/mm) 1oz (35mm) EDC folie
na soldeerselvlotter
Ipc-tm-650 2.4.8
Brandbaarheid V-0 N/A N/A N/A UL 94
Loodvrij Procescompatibel systeem Ja N/A N/A N/A N/A
