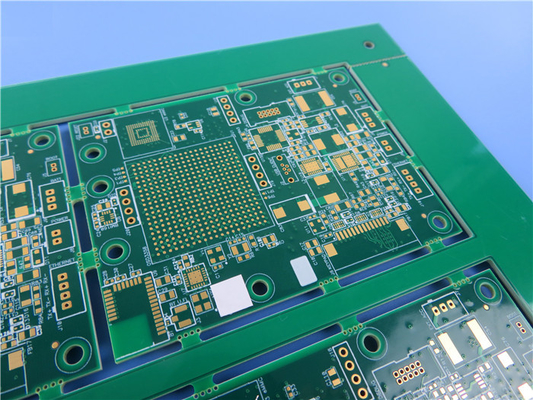

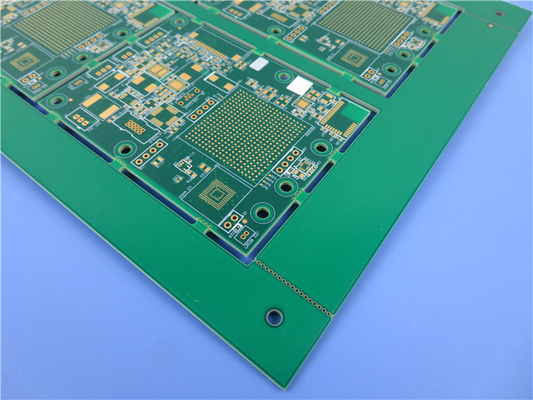

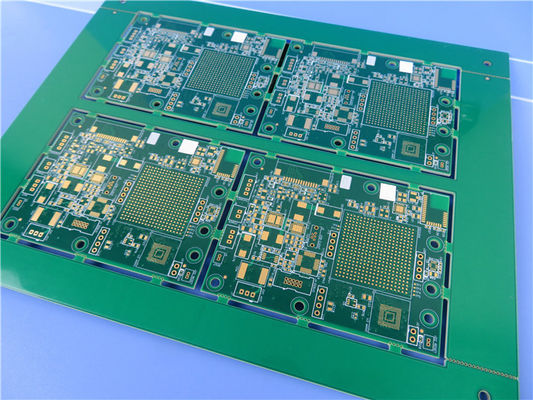

Vandaag presenteren we onze nieuw geleverde 6-laag rigide PCB, gemaakt van ITEQ IT-180ATC materiaal, deze PCB biedt uitstekende eigenschappen voor een breed scala aan toepassingen.van de automobielindustrie tot de telecommunicatieLaten we dieper ingaan op de opmerkelijke kenmerken en specificaties die deze PCB een ideale keuze maken voor uw elektronische projecten.
1PCB-materiaal:
Deze PCB is vervaardigd met behulp van ITEQ IT-180ATC, een hoogwaardig materiaal dat bekend staat om zijn uitzonderlijke prestaties.en een tangent met een laag verlies (Df) van 0.0014 bij 1 MHz en 0.0015 bij 1 GHz, zorgt dit PCB voor een efficiënte signaaloverdracht en minimaal signaalverlies.Het heeft een glazen overgangstemperatuur (DSC) van 175 °C en een ontbindingstemperatuur van 345 °C.Het systeem werkt in een temperatuurbereik van -40°C tot +130°C en biedt betrouwbaarheid in verschillende omgevingen.
2Belangrijkste kenmerken:
Dit PCB heeft verschillende kenmerken die het onderscheidt van de concurrentie: de lage coëfficiënt van thermische uitbreiding (CTE) zorgt voor stabiliteit en betrouwbaarheid onder verschillende temperatuuromstandigheden.De hoge hittebestendigheid maakt het bestand tegen zware toepassingenHet is uitstekend in CAF (Conductive Anodic Filament) weerstand, waardoor langdurige betrouwbaarheid wordt gewaarborgd.
3Stack-up:
Dit 6-lagige stijve PCB heeft een goed ontworpen stapel voor optimale prestaties. Het bestaat uit drie 35-micron koperlagen tussen prepreg- en FR-4-kernlagen.Deze configuratie zorgt voor een efficiënte signaalrouting, stroomverdeling en warmteafvoer.
4Bouwgegevens:
Deze PCB is leverbaar in een compacte vormfactor van 113 mm x 90 mm, met een tolerantie van +/- 0,15 mm. Het ondersteunt een minimale sporen/ruimte van 3/4 mil, met ingewikkelde ontwerpen.De minimale gatgrootte van 0.10mm (laser boor) maakt precieze en ingewikkelde componenten plaatsing mogelijk. Het PCB maakt gebruik van HDI (High Density Interconnect) technologie, met inbegrip van blinde vias en begraven vias,onderling verbonden over lagenDe afgeronde borddikte is 0,66 mm, wat een evenwicht biedt tussen flexibiliteit en duurzaamheid.De dikte van de via is 20 μmDe oppervlakte is geëlektroless nickel immersion gold (ENIG) en biedt uitstekende soldeerbaarheid en corrosiebestendigheid.De bovenste en onderste lagen zijn voorzien van wit zijdeHet PCB bevat gevulde en afgesloten vias, die voldoen aan de IPC-4761 Type VII specificaties.Het bevat ook een 100-ohm impedantieregeling op de bovenste laag met een 6 mil trace, met verwijzing naar L2. Gesteelde gaten/halve gaten bieden extra flexibiliteit en verbinding. Elk PCB ondergaat vóór verzending een 100% elektrische test,het garanderen van de hoogste kwaliteit en betrouwbaarheid.
5- PCB statistieken:
Met 93 componenten en in totaal 153 pads, waaronder 78 door-gat pads, 39 bovenste SMT pads, en 36 onderste SMT pads, biedt dit PCB voldoende ruimte voor uw circuitry behoeften.Het heeft 94 via's en ondersteunt 7 netten., waardoor efficiënte connectiviteit en integratie mogelijk is.
6Kunstwerken en normen:
Deze PCB-afbeelding is leverbaar in Gerber RS-274-X-formaat, waardoor de compatibiliteit met verschillende ontwerptools wordt gewaarborgd.garantie voor een hoge productie- en assemblage kwaliteit.
7Wereldwijde beschikbaarheid:
Onze PCB's zijn wereldwijd verkrijgbaar, zodat je toegang hebt tot topkwaliteit, ongeacht je locatie.We hebben je gedekt..
8Typische toepassingen:
Deze PCB is speciaal ontworpen voor een breed scala aan toepassingen, waaronder automobiel (ECU van de machinekamer), achtergrondapparaten, gegevensopslag, server en netwerken en telecommunicatie.De veelzijdigheid zorgt ervoor dat het voldoet aan uw specifieke eisen in deze veeleisende gebieden.
