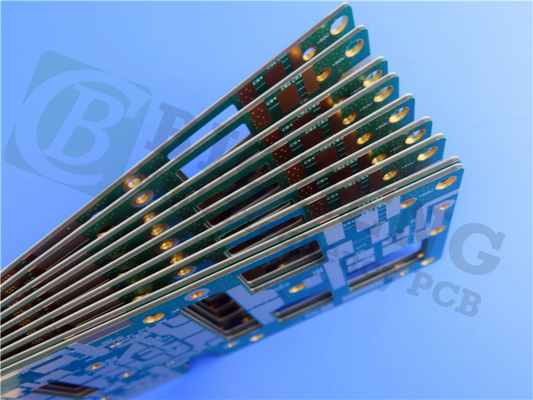

2-laag RF-PCB TMM10 20 mil dik met blauw soldermasker en onderdompeling zilver

Bereid je voor op een nieuw tijdperk in RF en microwave circuits met onze baanbrekende TMM10 PCB.Deze geavanceerde PCB is klaar om een revolutie teweeg te brengen in de industrie.Ontdek de buitengewone kenmerken en voordelen die de TMM10 PCB onderscheiden, die ongeëvenaarde prestaties leveren en nieuwe normen van uitmuntendheid stellen.

Onovertroffen prestaties:

1Superieure signaalintegriteit:
- Met een Dk van 9,20 +/- 0,23 bij 10 GHz zorgt het TMM10-PCB voor een nauwkeurige en betrouwbare signaalverspreiding, waardoor verlies en vervorming tot een minimum worden beperkt.
- Een dissipatiefactor van 0,0022 bij 10 GHz garandeert een uitzonderlijke signaaltrouwheid en zorgt voor een hoogwaardige gegevensoverdracht.
- De thermische coëfficiënt Dk van -38 ppm/°K zorgt voor een stabiele prestatie bij temperatuurschommelingen en zorgt voor een consistente signaalintegriteit.

2Geavanceerd thermisch beheer:
- Het TMM10 PCB beschikt over een thermische uitbreidingscoëfficiënt die overeenkomt met koper, waardoor thermische stress wordt verminderd en de algehele betrouwbaarheid wordt verbeterd.
- Met een thermische geleidbaarheid van 0,76 W/mk wordt de warmteafvoer geoptimaliseerd, waardoor in veeleisende toepassingen een afname van de prestaties wordt voorkomen.
- De indrukwekkende ontbindingstemperatuur (Td) van 425 °C TGA zorgt voor de veerkracht van het PCB zelfs onder hoge temperatuuromstandigheden.

Ongeëvenaarde betrouwbaarheid:

1Uitzonderlijke mechanische eigenschappen:
- Het TMM10 PCB vertoont een uitstekende weerstand tegen kruip en koude stroming, waardoor langdurige stabiliteit en betrouwbaarheid worden gewaarborgd.
- Het PCB is bestand tegen chemische stoffen en vermindert het risico op schade tijdens de fabricage, wat leidt tot een grotere duurzaamheid en langere levensduur.

2Een gestroomlijnd productieproces:
- Het TMM10 PCB elimineert de noodzaak van een natriumnaftanaatbehandeling voorafgaand aan elektroless plating, waardoor het productieproces wordt vereenvoudigd en kostbare tijd wordt bespaard.


- Dit PCB, dat is gebaseerd op een thermovast hars, zorgt voor een betrouwbare draadbinding, zorgt voor veilige verbindingen en vermindert het risico op storingen.

Precieze constructie:

Deze PCB heeft een tweelaags stijf ontwerp, zorgvuldig ontworpen om aan de meest veeleisende eisen te voldoen:
- Afmetingen van het bord: 63 mm x 45 mm, een compacte maar veelzijdige oplossing.
- Minimum Trace/Space: 5/5 mils, waardoor ingewikkelde circuits en precieze signaalrouting mogelijk zijn.
- Minimum gatgrootte: 0,35 mm, waardoor naadloze integratie van componenten mogelijk is.
- Afgeronde plaatdikte: 0,6 mm, waarbij een evenwicht wordt gevonden tussen duurzaamheid en ruimtebeperkingen.
- Afgerond Cu-gewicht: 1 oz (1,4 mils) buitenste lagen, die een optimale geleidbaarheid en signaalintegratie garanderen.
- Via de plaatdikte: 20 μm, waardoor betrouwbare interconnecties worden gegarandeerd.
- Oppervlakte: onderdompeling zilver, met uitstekende soldeerbaarheid en corrosiebestendigheid.
- bovenste zijde: wit, waardoor de onderdelen duidelijk kunnen worden geïdentificeerd om de montage en inspectie te vergemakkelijken.
- Top Solder Mask: Blauw, effectieve bescherming en isolatie.
- 100% Elektrische test vóór verzending, om de kwaliteit en betrouwbaarheid van het product te waarborgen.

Veelzijdige toepassingen:

De TMM10 PCB is ideaal voor een breed scala aan toepassingen, waaronder:
- RF- en microgolfcircuits, die een precieze signaaloverdracht en -ontvangst garanderen.
- Versterkers en combinatoren voor een efficiënt energiebeheer en -verdeling.
- Filters en koppelingen, die een nauwkeurige manipulatie en filtering van het signaal mogelijk maken.
- Satellietcommunicatiesystemen die een naadloze en betrouwbare verbinding garanderen.
- Global Positioning Systems (GPS) antennes, die nauwkeurige locatiegegevens verstrekken.
- Patch antennes, die draadloze communicatie mogelijk maken in verschillende scenario's.
- Dielektrische polarisatoren en lenzen, die de optische prestaties en functionaliteit verbeteren.
- Chip-testers, die een betrouwbaar platform bieden voor efficiënte testen en validatie.

Oncompromissiële kwaliteit en beschikbaarheid:

Onze PCB's voldoen aan de strenge IPC-klasse 2-kwaliteitsnorm, waardoor het hoogste niveau van fabricage excellentie en betrouwbaarheid wordt gewaarborgd.Het is de bedoeling van de Europese Commissie om het gebruik van deze baanbrekende technologie te vergemakkelijken..

Met zijn uitzonderlijke kenmerken, ongeëvenaarde betrouwbaarheid en veelzijdigheid, is de TMM10 PCB een belangrijke stap vooruit in RF- en microgolftoepassingen.het stelt ingenieurs en ontwerpers in staat om nieuwe niveaus van prestaties en innovatie te ontgrendelenVertrouw op de TMM10 PCB om een revolutie teweeg te brengen in uw projecten en u te drijven naar ongekend succes.
