| Materiaal: | RO4350B | PCB-grootte: | 106.84 mm x 60,8 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz | Afwerking van het oppervlak: | Onderdompeling zilver |
| Aantal lagen: | 2 lagen | PCB-dikte: | 0.6mm |
Dit is een hoogwaardig laminaat dat de elektrische eigenschappen van PTFE/geweven glas combineert met de fabricage van epoxy/glas.met een breedte van niet meer dan 50 mm, biedt de RO4350B uitzonderlijke elektrische prestaties terwijl het kosteneffectief is om te produceren.
De RO4350B-laminaten zorgen voor een nauwkeurige controle van de dielectrische constante (Dk) en behouden een laag verlies, waarbij dezelfde verwerkingsmethoden worden gebruikt als standaard epoxy-/glaslaminaten.In tegenstelling tot conventionele magnetronen, RO4350B-laminaat vereist geen speciale behandeling van het gat of manipulatieprocedures, waardoor het productieproces wordt vereenvoudigd.het waarborgen van hun geschiktheid voor actieve apparaten en RF-ontwerpen met een hoog vermogen.
Met een dielektrische constante van DK 3,48 +/- 0,05 bij 10 GHz/23°C en een dissipatiefactor van 0,0037 bij 10 GHz/23°C zorgt het RO4350B PCB voor een nauwkeurige en betrouwbare signaaloverdracht.Het vertoont een thermische geleidbaarheid van 0.69 W/m/°K, wat bijdraagt aan een efficiënte warmteafvoer. Het PCB vertoont een lage coëfficiënt van thermische uitbreiding (CTE) met 10 ppm/°C voor de X-as, 12 ppm/°C voor de Y-as,en 32 ppm/°C voor de Z-asHet heeft ook een hoge Tg-waarde van > 280 °C, waardoor het stabiel is bij hoge temperaturen.
De RO4350B PCB biedt tal van voordelen voor uw toepassingen. Het is ideaal voor meerlagig bord (MLB) constructies en kan worden verwerkt als FR-4 tegen een lagere fabricage kosten,een kosteneffectieve oplossing bieden voor hoogwaardige ontwerpenBovendien biedt het een uitstekende dimensionale stabiliteit, waardoor betrouwbare prestaties worden gewaarborgd in veeleisende omgevingen.een uitzonderlijke waarde biedt voor zijn prestatievermogen.
| RO4350B Typische waarde | |||||
| Vastgoed | RO4350B | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0037 0.0031 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 32 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||

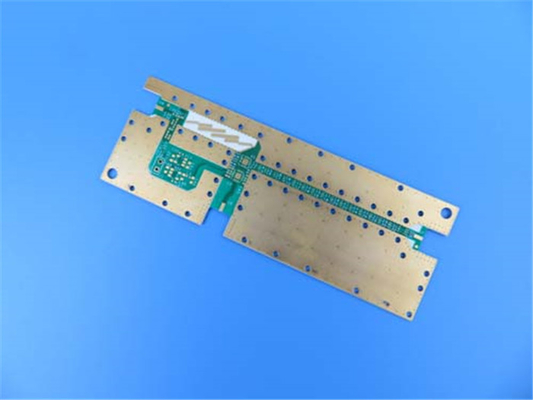

Dit specifieke PCB heeft een 2-laag rigide boardstackup met koperen_laag_1 (70 μm), een 0.508 mm (20 mil) Rogers RO4350B-kern en koperen_laag_2 (70 μm).Deze configuratie zorgt voor structurele integriteit en optimale elektrische prestaties voor uw ontwerpen.
Deze PCB meet 106,84 mm x 60,8 mm met een tolerantie van +/- 0,15 mm. Het heeft een minimale sporen/ruimte van 4/5 mil en een minimale gatgrootte van 0,3 mm. Er zijn geen blinde vias.De dikte van het afgewerkte plank is 0De oppervlakte is onderdompeling zilver, met een uitstekende soldeerbaarheid en corrosiebestendigheid.Het PCB heeft geen bovenste of onderste zijde- of soldeermaskerElk bord ondergaat een uitgebreide 100% elektrische test om de prestaties en betrouwbaarheid ervan te waarborgen.
Elk PCB voldoet aan IPC-Klasse 2-kwaliteitsnormen, waardoor hoogwaardige productieprocessen en betrouwbare prestaties worden gewaarborgd.
De RO4350B PCB vindt toepassingen in verschillende industrieën.een uitstekende signaaltransmissie en vermogenshandelingHet is ook geschikt voor RF-identificatietiketten, automotive radar, sensoren en LNB's (Low-Noise Block Downconverters) voor directe uitzendingssatellieten.Kies de RO4350B PCB voor uitstekende elektrische prestaties, kosteneffectieve fabricage en betrouwbare functionaliteit bij veeleisende toepassingen.
