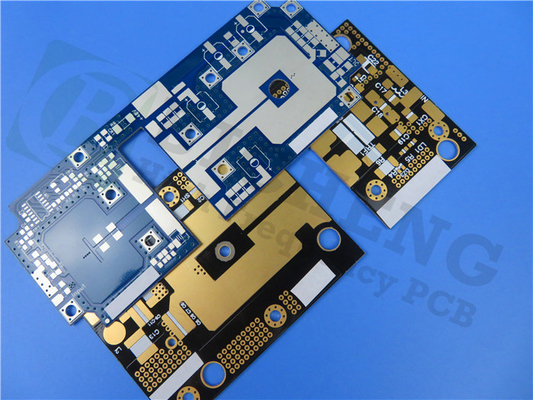

Op maat gemaakte 2-laags stijve PCB: 0,8 mm RF-35TC

Onze op maat gemaakte 2-laags stijve PCB is geleverd om te voldoen aan de unieke eisen van onze klanten.Taconic RF-35TC hoogfrequente PCB's zijn op PTFE gebaseerde, keramisch gevulde glasvezellaminaten die een lage dissipatiefactor en een hoge thermische geleidbaarheid bieden.

De extreem lage dissipatiefactor van 0,0011 en het hoge warmtegeleidingsvermogen van 0,87 W/mK zijn bijzonder geschikt voor eindversterkertoepassingen.De warmte wordt weggeleid van zowel transmissielijnen als componenten voor opbouwmontage, zoals transistors of condensatoren.

RF-35TC PCB's hebben een zeer lage thermische uitzettingscoëfficiënt (CTE) op de X-, Y- en Z-as (respectievelijk 11, 13 en 34 ppm/°C).Lage CTE-waarden op de X- en Y-as zijn cruciaal voor het handhaven van kritische afstanden tussen sporenelementen in een gedrukt filter;lage Z-as CTE en stabiele Dk zijn van cruciaal belang voor zowel smalbandige als breedbandige overlay-koppelingen.

Het PCB-materiaal is compatibel met een loodvrij proces en kan werken binnen een temperatuurbereik van -40 ℃ tot +85 ℃, waardoor het ideaal is voor gebruik in ruwe omgevingen.De stackup bestaat uit afgewerkt koper van 35um, RF-35 diëlektricum van 30 mil (0,762 mm) en afgewerkt koper van 35um, wat zorgt voor uitstekende signaalintegriteit en prestaties.

De constructiedetails omvatten een bordafmeting van 110 mm x 92 mm (1 stuk, +/- 0,15 mm), minimale spoor/ruimte van 5/5 mils en een minimale gatgrootte van 0,35 mm.De printplaat heeft geen blinde of begraven via's en de dikte van het afgewerkte bord is 0,8 mm.Het afgewerkte Cu-gewicht is 1 oz (1,4 mils) alle lagen, en de dikte van de plaat is 1 mil.Er is een oppervlakteafwerking van Hot Air Soldering Level (HASL) gebruikt en de bovenste zeefdruk is wit.Het bovenste soldeermasker is groen en er is geen onderste zeefdruk of onderste soldeermasker.De printplaat heeft geen zeefdruk op soldeerpads en er is een 100% elektrische test gebruikt om de hoogste kwaliteit te garanderen.

De PCB bevat 35 componenten, 98 totale pads, 61 through-hole pads, 37 bovenste SMT-pads, 0 onderste SMT-pads, 104 via's en 15 netten, die voldoen aan de IPC-Klasse-2-standaard.

Bij Bicheng PCB begrijpen we hoe belangrijk het is om aan de unieke eisen van onze klanten te voldoen.Daarom bieden we op maat gemaakte PCB-oplossingen die voldoen aan hun specifieke behoeften.

Het artwork van de Gerber RS-274-X is geleverd door de klant. We zullen PCB's leveren volgens hun specifieke vereisten.Onze PCB-services zijn wereldwijd beschikbaar.Als er technische vragen of verdere hulp nodig zijn, neem dan contact op met Ivy via sales10@bichengpcb.com.

Bicheng PCB zet zich in voor het leveren van op maat gemaakte PCB-oplossingen van de hoogste kwaliteit die voldoen aan de specifieke behoeften van onze klanten.Vertrouw ons om u een op maat gemaakte PCB-oplossing te bieden die aan uw eisen voldoet en uw verwachtingen overtreft.Neem contact met ons op voor meer informatie over onze op maat gemaakte 2-laags stijve PCB-oplossingen en ervaar het hoogste niveau van prestaties en betrouwbaarheid.
