| Hoog licht: | Geweven glas versterkt koolwaterstof PCB blog,2 laag hoogfrequente pcb-blog,PCB-substraten 32mil |
||
|---|---|---|---|

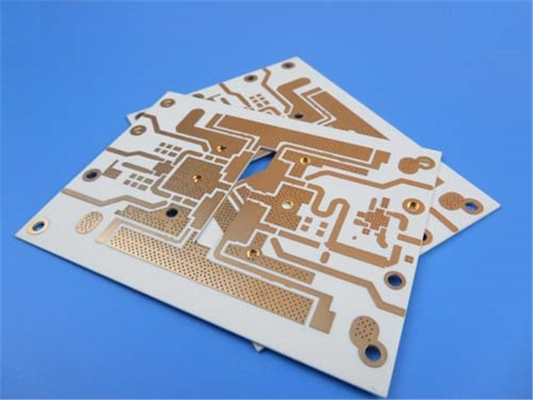

We presenteren onze hoogwaardige PCB gebouwd met Rogers RO4003C geweven glas versterkt koolwaterstof / keramiek substraat.Deze tweelaags rigide PCB biedt uitzonderlijke elektrische prestaties en is ontworpen voor toepassingen die hogere werkfrequenties vereisenMet zijn uitstekende kenmerken en voordelen is het een ideale keuze voor een breed scala aan toepassingen.
Het in dit PCB gebruikte Rogers RO4003C-substraat biedt een lage dielectrische tolerantie en een laag verlies, waardoor stabiele elektrische eigenschappen worden gewaarborgd over een scala aan frequenties.Dit maakt het mogelijk om gecontroleerde impedantietransmissielijnen en herhaalbare ontwerpen van filters te maken, waardoor een betrouwbare en nauwkeurige signaaloverdracht wordt gewaarborgd.
| Vastgoed | RO4003C | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.38±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.55 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +40 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.3 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 11 14 46 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 1.05 (6.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | N/A | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. |
De dielektrische constante van het PCB van DK 3,38 +/- 0,05 bij 10 GHz en een dissipatiefactor van 0,0027 bij 10 GHz dragen verder bij aan de uitstekende elektrische prestaties.Deze eigenschappen maken toepassingen met hogere frequenties mogelijk en maken het geschikt voor breedbandtoepassingen.
Wat de thermische eigenschappen betreft, vertoont het PCB een lage thermische coëfficiënt van dielektrische constante en een lage uitbreiding van de Z-as.Dit zorgt voor uitstekende dimensionale stabiliteit en betrouwbare beklede door gatenBovendien kan de PCB door de lage uitbreidingscoëfficiënt in het vlak stabiel blijven bij verschillende verwerkingstemperaturen.
De stapel van dit PCB bestaat uit twee lagen met een koperlaag dikte van 35 μm aan elke kant.Het behoudt een eindplaat dikte van 0Met een minimale trace/ruimte van 4/5 mil en een minimale gaatjesgrootte van 0,5 mm biedt dit PCB een precieze en betrouwbare verbinding.
De PCB is afgewerkt met een onderdompelingsgoud oppervlak, wat een uitstekende soldeerbaarheid en corrosiebestandheid biedt.5 mm vias zijn gevuld en afgesloten, waardoor de algemene betrouwbaarheid van het PCB wordt verbeterd.
Met 47 componenten en in totaal 173 pads, waaronder 92 door-gat pads en 81 bovenste SMT pads, biedt dit PCB flexibiliteit in de plaatsing van componenten.het waarborgen van een efficiënte signaalrouting.
De geleverde illustraties zijn in Gerber RS-274-X-formaat en het PCB voldoet aan de IPC-Klasse-2-kwaliteitsnorm, waardoor hoge betrouwbaarheid en prestaties worden gewaarborgd.
Deze PCB vindt toepassing in verschillende industrieën, waaronder cellulaire basisstation antennes en vermogenversterkers, RF-identificatiemerkers, automotive radar en sensoren,en LNB's voor satellieten voor rechtstreekse uitzending.
Wij zijn er trots op dit hoogwaardige en concurrerende pcb te kunnen aanbieden, dat wereldwijd kan worden verzonden.
RO4003C: High Performance met geavanceerd PCB-substraat
Inleiding:
In de wereld van printplaten (PCB's) is innovatie voortdurend de drijvende kracht achter de evolutie van elektronische apparaten.een geweven glasversterkt koolwaterstof-/keramisch substraat van Rogers CorporationDit geavanceerde PCB-materiaal biedt uitzonderlijke elektrische prestaties, stabiliteit en betrouwbaarheid, waardoor het een ideale keuze is voor toepassingen die hoge werkfrequenties vereisen.In dit artikel, zullen we ons verdiepen in het datablad van RO4003C en de belangrijkste kenmerken en voordelen ervan onderzoeken.
PCB-substraten:
Het RO4003C-substraat beschikt over opmerkelijke eigenschappen die het onderscheiden van conventionele materialen.het zorgt voor een lage dielektrische tolerantie en een laag verlies, waardoor stabiele elektrische eigenschappen in een breed frequentiebereik mogelijk zijn.Deze eigenschap maakt de RO4003C geschikt voor toepassingen die een nauwkeurige signaaloverdracht en gecontroleerde impedantietransmissielijnen vereisen.
De thermische geleidbaarheid van 0,71 W/m/°K zorgt voor een efficiënte warmteafvoer, waarbij de optimale werktemperaturen van de onderdelen worden gehandhaafd.Het substraat vertoont een Tg (glastransitie temperatuur) hoger dan 280 °C, waardoor uitstekende dimensionale stabiliteit en prestaties bij hoge temperaturen worden gewaarborgd.
Bovendien toont het RO4003C-substraat een lage Z-as-uitbreiding, wat resulteert in betrouwbare doorbooringen en verbeterde algemene betrouwbaarheid van het PCB.en as Z CTE (coëfficiënt van thermische uitbreiding) waarden van 11 ppm/°C, 14 ppm/°C en 46 ppm/°C respectievelijk, dragen bij aan de stabiliteit over een breed scala aan circuitverwerkingstemperaturen.
Kenmerken en voordelen:
1. Lage dielectrische tolerantie en lage verliezen:
- Het maakt toepassingen met hogere frequenties mogelijk.
- Ideaal voor breedbandtoepassingen.
- Het ontwerpen van gecontroleerde impedantietransmissielijnen en herhaalbare filters.
2Stabiele elektrische eigenschappen versus frequentie:
- Zorg voor een consistente signaaltransmissie.
- Vergemakkelijkt het maken van betrouwbare ontwerpen.
3. lage thermische coëfficiënt van dielectrische constante:
- Het zorgt voor een uitstekende dimensionale stabiliteit.
- Zorgt voor betrouwbare prestaties onder verschillende thermische omstandigheden.
4. Lage Z-as uitbreiding:
- Verbetert de betrouwbaarheid van doorboorde gaten.
- Minimaliseert het risico op storing door thermische stress.
5. Lage uitbreidingscoëfficiënt in het vlak:
- Behoudt stabiliteit bij verschillende temperatuurcirkwieten.
- Verminder het risico op vervorming.
6Volumeproductieproces:
- kan worden vervaardigd met behulp van standaard epoxyprocessen.
- Biedt een kosteneffectieve oplossing voor grootschalige productie.
Toepassingen:
Het RO4003C-substraat vindt zijn toepassing in verschillende industrieën, waaronder:
1- Cellulaire basisstation antennes en vermogenversterkers:
- Het maakt hoogfrequente transmissie en ontvangst mogelijk.
- Zorgt voor stabiele en betrouwbare prestaties in veeleisende draadloze communicatieomgevingen.
2RF-identificatiemerkers:
- Vergemakkelijkt een efficiënte en nauwkeurige gegevensoverdracht.
- Ondersteunt RFID-toepassingen.
3Automobiele radars en sensoren:
- Precieze detectie en meting in autoverzekeringssystemen mogelijk maakt.
- Zorgt voor betrouwbare prestaties in moeilijke omgevingen.
4LNB's voor Direct Broadcast Satellites:
- een efficiënte ontvangst en verwerking van signalen in satellietcommunicatiesystemen mogelijk maakt.
- Ondersteunt hoogfrequente gegevensoverdracht.
Conclusie:
De RO4003C PCB-substraat van Rogers Corporation is een game-changer voor high-performance elektronische toepassingen.en betrouwbaarheid openen nieuwe mogelijkheden voor ontwerpers en ingenieursMet uitzonderlijke elektrische prestaties, gecontroleerde impedantie-transmissielijnen en stabiele elektrische eigenschappen over verschillende frequenties,RO4003C maakt de ontwikkeling van geavanceerde elektronische apparaten mogelijkOf het nu gaat om cellulaire basisstations, RF-identificatiemerkers, automobielradars of satellietcommunicatiesystemen,RO4003C is het substraat van keuze voor degenen die ongeëvenaarde prestaties en betrouwbaarheid in hun PCB-ontwerpen zoeken.
