| Hoog licht: | PCB-blogsubstraten,0.3mm PCB-blog,Hoge temperatuur PCB-substraten |
||
|---|---|---|---|
Dit hoogwaardige product is ontworpen om te voldoen aan de eisen van verschillende toepassingen, met uitzonderlijke prestaties en betrouwbaarheid.
De PCB-substraten zijn vervaardigd met behulp van Rogers RT/duroid 5880, een glasmicrofiber versterkt PTFE composietmateriaal.het zorgt voor uitstekende elektrische prestatiesDe lage dissipatiefactor van 0,0009 bij dezelfde frequentie en temperatuur minimaliseert het elektrisch verlies.het bieden van stabiliteit, zelfs bij hoge temperaturenBovendien zorgt de vochtabsorptie van 0,02% voor een betrouwbare prestatie bij hoge vochtigheid. De isotrope eigenschappen van het materiaal zorgen voor uniforme elektrische eigenschappen.Het PCB werkt binnen een temperatuurbereik van -40°C tot +85°C.
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode | |
| Dielectrische constante,εProces | 2.20 2.20±0.02 specs. |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielectrische constante,ε Ontwerp | 2.2 | Z. | N/A | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0004 0.0009 |
Z. | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt ε | - 125 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z. | Mohm cm | C/96/35/90 van de Commissie | ASTM D 257 | |
| Oppervlakteweerstand | 3 x 107 | Z. | Moehm. | C/96/35/90 van de Commissie | ASTM D 257 | |
| Specifieke warmte | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berekeningen | |
| Tensielmodule | Test bij 23°C | Test bij 100°C | N/A | MPa ((kpsi) | Een | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| Ultieme stress | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| De ultieme spanning | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Compressiemodule | 710(103) | 500(73) | X | MPa ((kpsi) | Een | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z. | ||||
| Ultieme stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z. | ||||
| De ultieme spanning | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z. | ||||
| Vochtopname | 0.02 | N/A | % | 0.62 " ((1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidbaarheid | 0.2 | Z. | W/m/k | 80°C | ASTM C 518 | |
| Coëfficiënt van thermische uitbreiding | 31 48 237 |
X Y Z. |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperen schil | 31.2(5.5) | N/A | Plie ((N/mm) | 1 oz ((35 mm) EDC-folie na soldeervloeiing |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij proces compatibel | - Ja, dat klopt. | N/A | N/A | N/A | N/A | |
Onze PCB biedt verschillende voordelen. Het heeft het laagste elektrische verlies in vergelijking met andere versterkte PTFE-materialen. Het kan gemakkelijk worden gesneden, gevormd en bewerkt om aan specifieke vereisten te voldoen.Het materiaal is bestand tegen oplosmiddelen en reagentia die worden gebruikt bij het oetsen of bekleden van randen en gatenHet is ideaal voor toepassingen in omgevingen met een hoog vochtgehalte. Bovendien heeft dit materiaal een gevestigde staat van betrouwbaarheid.Het behoudt uniforme elektrische eigenschappen over een breed frequentiebereik.

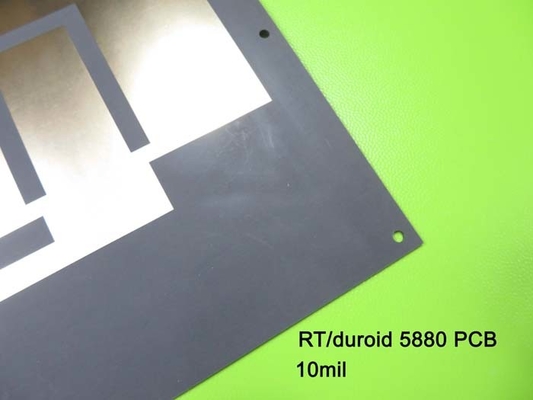

De stapel van dit PCB bestaat uit een 2-laag rigide constructie. Het heeft een koper_laag_1 met een dikte van 35 μm gevolgd door een Rogers Core RT/duroid 5880 met een dikte van 0,254 mm (10 mil),en ten slotte een koper_laag_2 met een dikte van 35 μm.
De constructiedetails van het PCB zijn als volgt: De afmetingen van het bord zijn 139,61 mm x 37,96 mm (1 PCS), met een tolerantie van +/- 0,15 mm.Het heeft een minimale spoor/ruimte van 5/4 mil en een minimale gatgrootte van 0Het PCB heeft geen blinde vias, waardoor het productieproces vereenvoudigd wordt.De buitenste lagen hebben een afgewerkt koper gewicht van 1 oz (1De via plating dikte is 20 μm en zorgt voor robuuste verbindingen.Het PCB heeft geen bovenste of onderste zijde- of soldeermaskelagenVoor verzending ondergaat elk PCB een uitgebreide 100% elektrische test om de betrouwbaarheid en naleving van de kwaliteitsnormen te waarborgen.
De PCB-statistieken tonen zijn veelzijdigheid aan. Het biedt plaats aan in totaal 9 componenten en 16 pads, met 16 pads met top surface mount technology (SMT) en geen through-hole pads of bottom SMT pads.Er zijn geen via's.Het kunstwerk wordt geleverd in Gerber RS-274-X-formaat, compatibel met standaardproductieprocessen.
Onze PCB's voldoen aan de IPC-Klasse-2-norm, waardoor consistent werkvermogen en duurzaamheid worden gewaarborgd.De uitzonderlijke prestaties maken het geschikt voor verschillende toepassingen, met inbegrip van commerciële breedbandantennes voor luchtvaartmaatschappijen, microstrip- en stripline-circuits, millimetergolftoepassingen, radarsystemen, begeleidingssystemen en punt-tot-punt digitale radioantennes.
Voor technische vragen of verdere informatie, aarzel dan niet om contact op te nemen met ons team op sales10@bichengpcb.com.Onze verbintenis is om u uitzonderlijke ondersteuning te bieden en ervoor te zorgen dat u tevreden bent met onze producten..
