| Hoog licht: | Keramisch gevulde hoogfrequente PCB's van PTFE,Er is geen oppervlakte voor hoogfrequente PCB's,Hoogfrequente RF-PCB-plaat 20 mil |
||
|---|---|---|---|

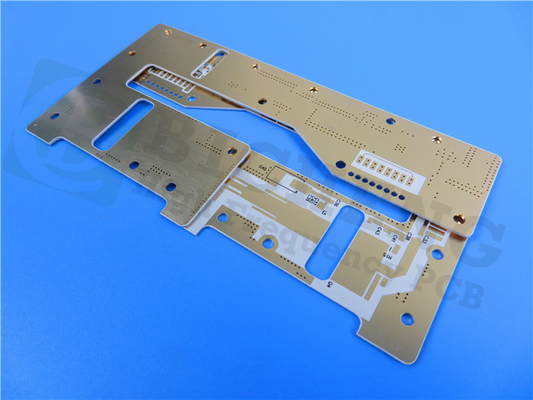

We presenteren onze nieuw verscheepte PCB die gebaseerd is op het RT/duroid 6035HTC High Frequency materiaal.De RT/duroïde 6035HTC High Frequency substraat is een geavanceerd circuitmateriaal dat speciaal is ontworpen voor RF- en microgolftoepassingen met een hoog vermogenMet zijn keramische gevulde PTFE-composites biedt dit uitzonderlijke PCB ongeëvenaarde prestaties en betrouwbaarheid.
Kenmerken:
1. DK van 3,5 +/- 0,05 bij 10 GHz/23°C: het PCB zorgt voor een stabiele dielectrische constante, waardoor een consistente signaalintegratie en precieze elektrische kenmerken worden gewaarborgd.
2. Dissipatiefactor 0,0013 bij 10 GHz/23°C: met een lage verliestangent vertoont dit PCB uitstekende prestaties op hoge frequentie, waardoor signaalverlies en vervorming tot een minimum worden beperkt.
3. Thermische coëfficiënt van dielektrische constante van -66 ppm/°C: de thermische stabiliteit van het PCB zorgt voor een betrouwbare werking over een breed temperatuurbereik, waardoor de prestaties worden beschermd tegen schommelingen.
4. Vochtopname 0,06%: De lage vochtopname verhoogt de duurzaamheid van het PCB en voorkomt afbraak door blootstelling aan vocht.
5. Thermische geleidbaarheid van 1,44 W/m/K bij 80°C: met een hoge thermische geleidbaarheid dissipeert dit PCB warmte efficiënt, waardoor lagere werktemperaturen mogelijk zijn voor toepassingen met een hoog vermogen.
6. CTE op de X-as van 19 ppm/°C, op de Y-as van 19 ppm/°C en op de Z-as van 39 ppm/°C: de lage coëfficiënt van thermische uitbreiding van het PCB minimaliseert het risico op vervorming of beschadiging door temperatuursveranderingen.
| NT1vervaardiging RT verwerking | |||||
| Vastgoed | NT1vervaardiging | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.50±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.6 | Z. | 8 GHz - 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0013 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | - 66 | Z. | ppm/°C | -50 °C tot 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Volumeweerstand | 108 | MΩ.cm | Een | IPC-TM-650, 2.5.17.1 | |
| Oppervlakteweerstand | 108 | MΩ | Een | IPC-TM-650, 2.5.17.1 | |
| Dimensionale stabiliteit | -0,11 -0.08 | CMD MD | mm/m (mil/inch) | 0.030" 1 oz EDC-folie Dikte na etsen '+ E4/105 | IPC-TM-650 2.4.39A |
| Tensielmodule | 329 244 | MD CMD | KPSI | 40 uur @23°C/50RH | ASTM D638 |
| Moessure Absorptie | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coëfficiënt van thermische uitbreiding (-50 °C tot 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| Warmtegeleidbaarheid | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Dichtheid | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Koperen schil sterkte | 7.9 | Plie | 20 sec. @ 288 °C | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Voordelen:
1Hoge warmtegeleidbaarheid: de verbeterde dielektrische warmteafvoer van het RT/duroïde 6035HTC-PCB zorgt voor lagere werktemperaturen, waardoor optimale prestaties en betrouwbaarheid worden gewaarborgd.met name in toepassingen met een hoog vermogen.
2.Low Loss Tangent: Met uitstekende hoogfrequente prestaties minimaliseert dit PCB signaalverlies en vervorming, waardoor precieze en betrouwbare transmissie van RF- en microgolfsignalen mogelijk is.
3. Thermisch stabiel laagprofiel en omgekeerde behandeling koperfolie: de koperfolie van het PCB, met lage profiel en omgekeerde behandeling eigenschappen,biedt een lager invoegverlies en uitstekende thermische stabiliteit voor de sporen, wat resulteert in een verbeterde signaalintegratie en duurzaamheid.
4Geavanceerd vulsysteem: Het innovatieve vulsysteem dat in dit PCB wordt gebruikt, verbetert de boorbaarheid en verlengt de levensduur van het gereedschap, waardoor het de prestaties van circuitsystemen die alumina-vullers bevatten, overtreft.
| PCB materiaal: | PTFE-composites met keramische vullen |
| Aanduiding: | NT1vervaardiging |
| Dielectrische constante: | 3.50±0.05 |
| Aantal lagen: | Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, OSP enz. |
PCB Stackup:
Dit tweelaagse stijve PCB heeft aan beide zijden een koperschaal van 35 μm, waardoor het RT/duroïde 6035HTC-materiaal met een dikte van 0,508 mm (20 mil) wordt gesandwichd.De opstapelingen zorgen voor een optimale signaaloverdracht en structurele integriteit.
PCB-constructie:
De afmetingen van dit PCB bedragen 200,5 mm x 41,5 mm, met een tolerantie van +/- 0,15 mm. Het ondersteunt een minimale sporen/ruimte van 4/6 mil en een minimale gaatjesgrootte van 0,3 mm.en het afgewerkte kopergewicht is 1 oz (1Met een via-platingdikte van 20 μm en een kaal koper oppervlak is dit PCB klaar om aan uw behoeften voor hoogfrequente toepassingen te voldoen.Het heeft geen bovenste of onderste zijdeplaatElk PCB ondergaat vóór verzending een strenge 100% elektrische test om optimale functionaliteit en betrouwbaarheid te garanderen.
PCB-statistieken
Dit PCB bestaat uit 26 componenten en in totaal 100 pads, met 58 door-gat pads en 42 top surface mount technology (SMT) pads.Het PCB bestaat uit 47 via's en is ontworpen voor 5 netten., die veelzijdigheid biedt voor verschillende schakelconfiguraties.
Geaccepteerde standaard en beschikbaarheid:
Dit PCB voldoet aan de IPC-Klasse-2-norm, waardoor de productie en montage van hoge kwaliteit worden gewaarborgd.
Typische toepassingen:
De RT/duroïde 6035HTC PCB is ideaal geschikt voor een reeks toepassingen, waaronder:
- Hoogvermogende RF- en microgolfversterkers
- Versterkers
- Koppelingen
- Filters
- Combinatoren
- Krachtverdelers.
Ervaar de superieure prestaties en betrouwbaarheid van de RT/duroïde 6035HTC High Frequency PCB.en geavanceerde constructie maken het de perfecte keuze voor veeleisende high-power RF en microwave toepassingen.
