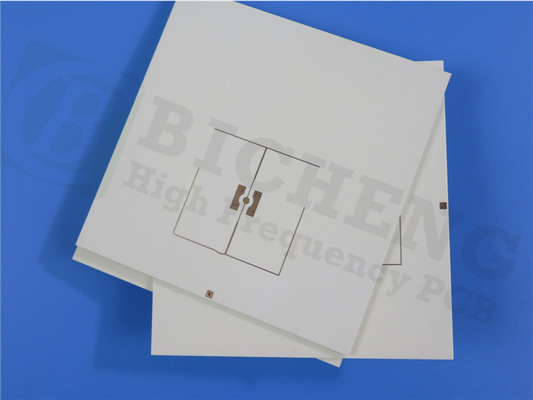

60mil Rogers RO4003C High TG 2 laag rigide PCB met 2 oz koper

We zijn blij met onze nieuw verscheepte PCB, een hoogwaardig tweelaags stijf bord vervaardigd met Rogers RO4003C Hydrocarbon Ceramic geweven glasmateriaal.Deze PCB is ontworpen om te voldoen aan de veeleisende eisen van verschillende elektronische toepassingen, waardoor betrouwbare prestaties en uitzonderlijke duurzaamheid worden gewaarborgd.

Met een dielektrische procesconstante (DK) van 3,38 en een glazen overgangstemperatuur (Tg) van meer dan 280°C, zorgt onze PCB voor uitstekende signaalintegriteit en thermische stabiliteit.het geschikt maken voor een breed scala aan bedrijfsomgevingenHet kan onberispelijk werken binnen een temperatuurbereik van -40°C tot +85°C, waardoor zelfs onder extreme omstandigheden een consistente prestatie wordt gewaarborgd.

De constructiedetails van het PCB zijn zorgvuldig ontworpen om aan de hoogste normen te voldoen.het garanderen van een precieze en nauwkeurige montageDe substraatdikte van 1,524 mm zorgt voor structurele integriteit en duurzaamheid.

Voor een optimale geleidbaarheid bevat het PCB koperschichten met een dikte van 70 μm aan beide zijden.De buitenste lagen hebben een kopergewicht van 2 oz (2.8 mils), waardoor de draagcapaciteit van de stroom wordt vergroot.

Om een betrouwbare verbinding te garanderen, biedt het PCB een minimale sporen/ruimte van 4/4 mils, waardoor ingewikkelde en compacte schakelingen kunnen worden ontworpen.35 mm zorgt voor nauwkeurige montage van onderdelen en efficiënte routingBovendien maximaliseert de via-platingdikte van 25,4 μm de geleidbaarheid en de signaalintegratie.

Het PCB is afgewerkt met onderdompeling goud oppervlak afwerking, waardoor uitstekende soldeerbaarheid, corrosiebestandheid, en een glad oppervlak voor component bevestiging.De bovenste en onderste soldeermassen zijn groen., die een visueel aantrekkelijke en beschermende laag voor het PCB biedt.

De PCB's ondergaan strenge kwaliteitscontroles om te voldoen aan de IPC-Klasse-2-normen, waardoor uitzonderlijke betrouwbaarheid en prestaties worden gewaarborgd.het functioneren ervan garanderen.

Met wereldwijde beschikbaarheid streven we ernaar om wereldwijd klanten te bedienen.We zijn toegewijd aan het bieden van uitstekende klantenservice en zorgen ervoor dat uw PCB-behoeften met de grootste tevredenheid worden bevredigd..

Kies voor onze hoge kwaliteit Rogers RO4003C 2-laag rigide PCB voor uw elektronische projecten en ervaar superieure prestaties, betrouwbaarheid en precisie.

Hogekwaliteit Rogers RO4003C 2-laag rigide PCB: superieure prestaties en betrouwbaarheid

De Rogers RO4003C 2-laag rigide PCB is een geavanceerde elektronische oplossing die hoogwaardige materialen en geavanceerde bouwtechnieken combineert om superieure prestaties en betrouwbaarheid te leveren.Met zijn uitzonderlijke diëlektrische eigenschappen en robuuste ontwerp, is dit PCB ideaal voor een breed scala aan toepassingen, waaronder hoogfrequente circuits, telecommunicatie, luchtvaart en meer.

met een dielectrische constante (εProces) van 3,38±0.05, zorgt de RO4003C voor een betrouwbare signaaloverdracht en een minimaal verlies, waardoor deze geschikt is voor hoogfrequente toepassingen.55 in het frequentiebereik van 8 tot 40 GHzDit maakt een nauwkeurige controle en optimalisatie van de signaalintegriteit mogelijk over een breed frequentiespectrum.

Met een lage dissipatiefactor (tan, δ) van 0,0027 bij 10 GHz/23°C en 0,0021 bij 2,5 GHz/23°C minimaliseert de RO4003C energieverlies en zorgt voor een efficiënte stroomtoevoer.Deze eigenschap is met name belangrijk in digitale en RF-toepassingen met hoge snelheid, waar de nauwkeurigheid en betrouwbaarheid van het signaal van het grootste belang zijn..

Het PCB biedt een uitstekende thermische stabiliteit dankzij zijn hoge thermische coëfficiënt ε (+40 ppm/°C) over een breed temperatuurbereik (-50°C tot 150°C).Dit stelt het PCB in staat om zijn elektrische eigenschappen te behouden, zelfs onder moeilijke bedrijfsomstandighedenBovendien vertoont de RO4003C een hoge elektrische sterkte van 31,2 Kv/mm (780 V/mil) bij een dikte van 0,51 mm (0,020"), waardoor een betrouwbare isolatie en bescherming tegen elektrische storingen wordt gewaarborgd.

Mechanisch toont het RO4003C-PCB een indrukwekkende treksterkte en modulus, met waarden van 139 MPa (20,2 ksi) en 19,650 MPa (2,850 ksi) in de X-richting, en 100 MPa (14,5 ksi) en 19,0 MPa (2,550 ksi).450 MPa (2Dit maakt het zeer bestand tegen mechanische spanningen en zorgt voor lange termijn structurele integriteit.

De dimensionale stabiliteit van het RO4003C-PCB is uitzonderlijk, met een minimale verandering van minder dan 0,3 mm/m (mil/inch) na etsen en blootstelling aan temperaturen tot 150 °C.Dit zorgt voor consistente prestaties en betrouwbare interconnectiviteit zelfs onder thermische spanning.

Het PCB vertoont een coëfficiënt van thermische uitbreiding (CTE) van 11 ppm/°C (X-richting), 14 ppm/°C (Y-richting) en 46 ppm/°C (Z-richting) binnen een temperatuurbereik van -55°C tot 288°C.Dit CTE-profiel maakt compatibiliteit met verschillende componenten mogelijk en zorgt voor een minimale belasting van de soldeersluitingen en interconnecties.

Met een glazen overgangstemperatuur (Tg) van meer dan 280°C biedt het RO4003C-PCB een uitzonderlijke thermische weerstand.het bestand zijn tegen hoge temperaturen zonder afbreuk te doen aan de prestatiesBovendien vertoont het een ontbindingstemperatuur (Td) van 425°C, waardoor het stabiel is tijdens het solderen en monteren.

Het RO4003C-PCB heeft een thermische geleidbaarheid van 0,71 W/M/oK bij 80 °C, waardoor een efficiënte warmteafvoer mogelijk is en optimale prestaties worden gewaarborgd onder veeleisende thermische omstandigheden.Dit is met name van cruciaal belang in toepassingen waar warmtebeheer essentieel is voor een betrouwbare werking.

Het kan voldoen aan de hoogste kwaliteitsnormen, het PCB is loodvrij en procescompatibel, waardoor het milieuvriendelijk is en voldoet aan de industrieregels.Het heeft ook een uitstekende vochtbestandheid., met een vochtopname van slechts 0,06% na 48 uur onderdompeling bij 50°C.

Met een dichtheid van 1,79 gm/cm3 biedt het RO4003C PCB een evenwicht tussen robuustheid en flexibiliteit.het garanderen van optimale prestaties zonder afbreuk te doen aan het totale gewicht en de afmetingen van het elektronische systeem.

De koperen peelingsterkte van het PCB is indrukwekkend, met een waarde van 1,05 N/mm (6,0 pli) na soldeerfloat met behulp van 1 oz. EDC-folie, waardoor een veilige en betrouwbare koperen hechting wordt gewaarborgd.

Het RO4003C PCB voldoet aan de ontvlambaarheidstandaarden van UL 94, waardoor de veiligheid en brandwerendheid gerust zijn.

Tot slot is het Rogers RO4003C 2-lagig stijf PCB een betrouwbare en hoogwaardige oplossing voor verschillende elektronische toepassingen.
