Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Min. Lijnbreedte: | 6/7 mils | Grondstof: | Rogers RT/duroid 5880 |
|---|---|---|---|
| Min. Regelafstand: | 6/7 mils | Raadsdikte: | 0,96 mm |
| Min. Gatengrootte: | 15 mils | Oppervlakte het eindigen: | Loodvrije HASL |
| Koperdikte: | 1oz | Soldeerselmasker: | Nr |
| Hoog licht: | 2-laags hoogfrequente printplaat,31 Mil hoogfrequente printplaat,Rogers PCB-materiaal |
||

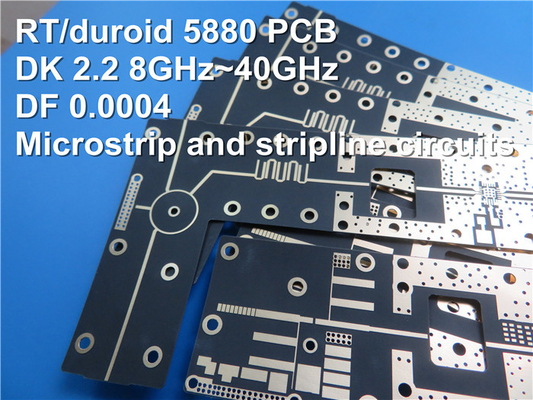

De toekomst is nu: Rogers RT/duroid 5880
Met trots introduceren we onze nieuwste PCB gemaakt van Rogers RT/duroid 5880, een keramisch gevuld PTFE-composietmateriaal dat ideaal is voor hoogfrequente toepassingen.
Met een basiskoperdikte van 17um, diëlektrische dikte van 31mil en een afgewerkte plaatdikte van 0,96 mm, is deze plaat perfect voor een verscheidenheid aan toepassingen.Het heeft een minimale spoor/ruimte van 6/7 mils, een minimale gatgrootte van 15 mils en geen blinde of begraven via's.De afmetingen van het bord zijn 56,00 x 20,00 mm met een tolerantie van +/- 0,15 mm.
Deze printplaat wordt ook geleverd met 100% elektrische tests, zodat deze voldoet aan de hoogste kwaliteitsnormen.Het afgewerkte Cu-gewicht is 1 oz (1,4 mils) op alle lagen en de dikte van de doorgang is 1 mil.De oppervlakteafwerking is HASL Loodvrij en de bovenste zeefdruk is wit.
In termen van statistieken heeft deze printplaat 31 componenten, 89 totale pads, 62 through-hole pads, 12 bovenste SMT-pads, 15 onderste SMT-pads, 60 via's en 76 netten.Panelized soldeerpasta stencils worden geleverd voor zowel de boven- als onderkant, waardoor het gemakkelijk te gebruiken is voor uw specifieke behoeften.
Aarzel niet om voor technische vragen of opmerkingen contact op te nemen met Ivy via sales10@bichengpcb.com.Bedankt voor het overwegen van onze nieuw verzonden printplaat van Bicheng Limited.
De voordelen van het gebruik van Rogers RT/duroid 5880 PCB-materiaal
------- Inleiding tot Rogers RT/duroid 5880 PCB-materiaal
Rogers RT/duroid 5880 wint aan populariteit als een hoogwaardig PCB-materiaal met weinig verlies en uitstekende thermische stabiliteit.In deze uitgebreide gids gaan we in op de specificaties, voordelen en toepassingen van de materialen.
Inleiding tot Rogers RT/duroid 5880 PCB-materiaal
Rogers RT/duroid 5880 is een keramisch gevuld PTFE-composietmateriaal dat geschikt is voor hoogfrequente toepassingen, met name toepassingen die een hoge thermische stabiliteit vereisen.Het materiaal is bestand tegen -40°C tot +85°C en is ontworpen met een uitstekende vormvastheid en mechanische sterkte.
Eigenschappen en specificaties van Rogers RT/duroid 5880 PCB-materiaal
Rogers RT/duroid 5880 heeft een diëlektrische constante van 2,2 en een dissipatiefactor van 0,0004 bij 1 MHz.Het heeft ook een thermische coëfficiënt van ε van -125 ppm/℃ en een volumeweerstand van 2 x 10^7 Mohm cm.De soortelijke warmte van het materiaal is 0,96 j/g/k, en het heeft een trekmodulus van 1070 MPa bij 23℃ en 450 MPa bij 100℃.
| RT/duroid 5880 Typische waarde | ||||||
| Eigendom | RT/duroid 5880 | Richting | Eenheden | Voorwaarde | Test methode | |
| Diëlektrische constante, εproces | 2.20 2,20 ± 0,02 spec. |
Z | NVT | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Diëlektrische constante, εontwerp | 2.2 | Z | NVT | 8 GHz tot 40 GHz | Differentiële faselengtemethode | |
| Dissipatiefactor,tanδ | 0,0004 0,0009 |
Z | NVT | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermische coëfficiënt van ε | -125 | Z | p.p.m./℃ | -50 ℃ tot 150 ℃ | IPC-TM-650 2.5.5.5 | |
| Volumeweerstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Oppervlakte weerstand | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Specifieke hitte | 0,96(0,23) | NVT | j/g/k (cal/g/k) |
NVT | Berekend | |
| Trekmodulus | Testen bij 23℃ | Test bij 100 ℃ | NVT | MPa (kpsi) | A | ASTM D 638 |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Ultieme stress | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| Ultieme spanning | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Compressieve modulus | 710(103) | 500(73) | X | MPa (kpsi) | A | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Ultieme stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z | ||||
| Ultieme spanning | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Vochtopname | 0.02 | NVT | % | 0,62"(1,6 mm) D48/50 | ASTM D 570 | |
| Warmtegeleiding | 0.2 | Z | W/m/k | 80℃ | ASTM C 518 | |
| Uitzettingscoëfficiënt | 31 48 237 |
X Y Z |
p.p.m./℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | NVT | ℃ TGA | NVT | ASTM D 3850 | |
| Dikte | 2.2 | NVT | gram/cm3 | NVT | ASTM D 792 | |
| Koperen schil | 31,2(5,5) | NVT | Pli(N/mm) | 1oz (35 mm) EDC-folie na soldeer vlotter |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | NVT | NVT | NVT | UL 94 | |
| Loodvrij Proces Compatibel | Ja | NVT | NVT | NVT | NVT | |
Voordelen van het gebruik van Rogers RT/duroid 5880 PCB-materiaal
De verliesarme kenmerken van Rogers RT/duroid 5880 maken het ideaal voor hoogfrequente toepassingen.Het materiaal heeft ook een hoge thermische stabiliteit, waardoor het bestand is tegen hoge temperaturen zonder zijn eigenschappen te verliezen.Rogers RT/duroid 5880 is een milieuvriendelijk en loodvrij materiaal dat voldoet aan de RoHS-voorschriften.
Toepassingen van Rogers RT/duroid 5880 PCB-materiaal
Rogers RT/duroid 5880 is een veelzijdig materiaal dat in verschillende toepassingen kan worden gebruikt, waaronder RF- en microgolfcircuits, snelle digitale circuits en ruimtevaart- en defensietoepassingen.De hoge betrouwbaarheid en prestaties van het materiaal maken het een uitstekende keuze voor veeleisende elektronische apparaten.
Ontwerpoverwegingen voor Rogers RT/duroid 5880 PCB-materiaal
Bij het ontwerpen met Rogers RT/duroid 5880 is het essentieel om rekening te houden met de elektrische en mechanische eigenschappen van het materiaal.Door de verliesarme eigenschappen van het materiaal heeft het een smallere bandbreedte dan andere PCB-materialen.Omdat het een met keramiek gevulde PTFE-composiet is, is het bovendien brosser dan andere materialen en vereist het speciale zorg om mechanische belasting tijdens de productie te voorkomen.
Fabricageproces van Rogers RT/duroid 5880 PCB-materiaal
Het fabricageproces voor Rogers RT/duroid 5880 is vergelijkbaar met dat van andere PCB-materialen.Het materiaal wordt meestal geleverd in vellen en de printplaat wordt geëtst met behulp van standaardprocessen.Voor de boven- en onderkant worden gepaneerde soldeerpastastencils geleverd, waardoor het gemakkelijk te gebruiken is voor specifieke behoeften.
Testen en kwaliteitscontrole van Rogers RT/duroid 5880 PCB-materiaal
Rogers RT/duroid 5880 ondergaat strenge tests en kwaliteitscontroles om ervoor te zorgen dat het materiaal voldoet aan de hoogste kwaliteitsnormen.Het materiaal wordt getest op zijn diëlektrische constante, dissipatiefactor, thermische coëfficiënt, volumeweerstand en meer.Bovendien wordt 100% elektrisch getest om ervoor te zorgen dat het eindproduct voldoet aan de vereiste specificaties.
Vergelijking met andere PCB-materialen
In vergelijking met andere PCB-materialen heeft Rogers RT/duroid 5880 verschillende voordelen.De eigenschappen met weinig verlies maken het ideaal voor hoogfrequente toepassingen, en de hoge thermische stabiliteit betekent dat het bestand is tegen hoge temperaturen zonder zijn eigenschappen te verliezen.Bovendien is het een milieuvriendelijk en loodvrij materiaal, waardoor het voldoet aan de RoHS-regelgeving.
Loodvrij proces in Rogers RT/duroid 5880 PCB-materiaal
Rogers RT/duroid 5880 is een loodvrij materiaal, wat betekent dat het een milieuvriendelijke en duurzame optie is voor PCB-ontwerp.Het loodvrije proces heeft ook verschillende voordelen, waaronder een verbeterde betrouwbaarheid, een lange levensduur van de printplaat en lagere productiekosten.
Toekomst van Rogers RT/duroid 5880 PCB-materiaal
Naarmate de vraag naar hoogwaardige en milieuvriendelijke PCB-materialen blijft groeien, staat de Rogers RT/duroid 5880 klaar om een toonaangevende keuze te worden voor PCB-ontwerpers.Met zijn verliesarme eigenschappen, hoge thermische stabiliteit en loodvrij proces is het zeer geschikt voor een breed scala aan toepassingen.Naarmate onderzoek en ontwikkeling in de elektronica-industrie doorgaan, wordt verwacht dat de Rogers RT/duroid 5880 een belangrijke rol zal spelen in de toekomst van PCB-ontwerp.
