Basismateriaal: | Koolwaterstof Ceramische Laminaten | Laagtelling: | Tweezijdige PCB, Multilayer PCB, Hybride PCB |
---|---|---|---|
PCB-dikte: | 4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil ( | PCB-grootte: | ≤400 mm x 500 mm |
Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
De oppervlakte eindigt: | Naakt koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP, Zuivere gouden geplateerd e | ||
Hoog licht: | RO4835 rf-Kringsraad,30mil Multilayer rf-PCB,ED-Raad van de Koper de rf Gedrukte Kring |

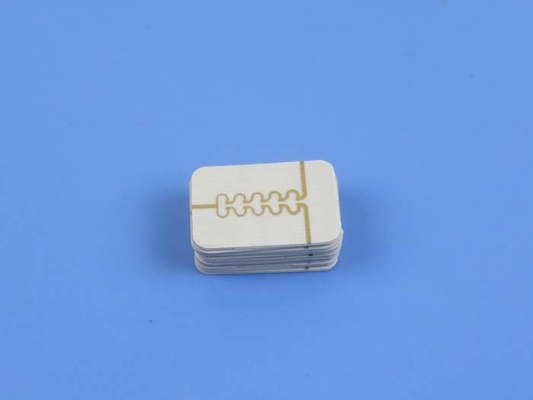

Rogers RO4835 High Frequency PCB 10mil 20mil 30mil ED koper 10,7mil 20,7mil 30,7mil LoPro koper
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Algemene beschrijving
Rogers RO4835-substraten zijn koolwaterstofkeramische laminaten, een soort antioxidatieve hoogfrequente materialen voor toepassingen die meer stabiliteit bij verhoogde temperaturen vereisen.Het is aanzienlijk bestand tegen oxidatie dan andere op koolwaterstoffen gebaseerde materialenRO4835-laminaat is ontworpen om superieure prestaties op hoge frequentie en lage kosten voor de fabricage van circuits te bieden.RO4835-materiaal biedt bijna identieke elektrische en mechanische eigenschappen aan RO4350B-laminaat, die klanten al vele jaren met succes gebruiken.
Oxidatie beïnvloedt alle thermoset laminaatmaterialen in de loop van de tijd en temperatuur.de oxidatie kan leiden tot kleine verhogingen van de dielectrische constante en de dissipatiefactor van het schakelsubstraat.
Kenmerken en voordelen
1. aanzienlijk verbeterde oxidatiebestendigheid in vergelijking met typische thermoset-microgolfmaterialen, die zijn ontworpen voor prestatiegevoelige toepassingen met een hoog volume.
2De lage verliezen vertonen een uitstekende elektrische prestaties waardoor de toepassing met hogere bedrijfsfrequenties mogelijk is, vooral ideaal voor automotive toepassingen.
3Strakke dielektrische constante tolerantie resulteert in gecontroleerde impedantietransmissielijnen
4- Loodvrij proces resulteert in geen blaasjes of delaminatie
5. lage Z-as uitbreiding resulteert in betrouwbare geplaatst door gaten
6De lage uitbreidingscoëfficiënt in het vlak blijft stabiel over een geheel bereik van circuitverwerkingstemperaturen.
7. CAF resistent
Onze PCB-capaciteit (RO4835)
PCB materiaal: | Keramische koolwaterstoflaminaten |
Aanduiding: | RO4835 |
Dielectrische constante: | 3.48 (10 GHz) |
Dissipatiefactor | 0.0037 (10 GHz) |
Aantal lagen: | Double-sided PCB, Multilayer PCB, Hybrid PCB |
Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Dielectrische dikte (ED koper) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Dielectrische dikte (LoPro koper) | 4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1,542) |
PCB-grootte: | ≤ 400 mm x 500 mm |
Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling zilver, onderdompeling tin, OSP, Pure Gold plated etc. |
De typische toepassingen voor RO4835 PCB zijn onder meer eenradar en sensoren voor auto's, pmicrogolfoven van punt tot punt, pVersterkers, phet hased-array radar,RF componenten.
Bijlage: Typische waarden van RO4835
Vastgoed | RO4835 | De richting | Eenheden | Voorwaarde | Testmethode |
Dielectrische constante,εProces | 3.48±0.05 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn |
Dielectrische constante,ε Ontwerp | 3.66 | Z. | - | 8 tot 40 GHz | Differentiële faselengte methode |
Dissipatiefactor | 0.0037 | Z. | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
Thermische coëfficiënt ε | +50 | Z. | ppm/°C | - 100°Ctot 150°C | IPC-TM-650 2.5.5.5 |
Volumeweerstand | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Oppervlakteweerstand | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Elektrische kracht | 30.2(755) | Z. | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
Tensielmodule | 7780(1128) | Y | MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
Treksterkte | 136(19.7) | Y | MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
Buigkracht | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
Coëfficiënt van thermische uitbreiding | 10 12 31 |
X Y Z. |
ppm/°C | - 55°Ctot 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °CTMA | Een | IPC-TM-650 2.4.24.3 | |
Td | 390 | °CTGA | ASTM D 3850 | ||
Warmtegeleidbaarheid | 0.66 | W/m/oK | 80°C | ASTM C518 | |
Vochtopname | 0.05 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
Dichtheid | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
Koperen schil sterkte | 0.88 (5.0) | N/mm (pli) | Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
Ontvlambaarheid | V-0 | UL 94 | |||
Loodvrij proces compatibel | - Ja, dat klopt. |
