PCB 60mil rf-10 van de hoge Frequentie Tweezijdige Taconic Microgolf

High Frequency Double Sided Taconic Microwave PCB 60mil RF-10
High Frequency Double Sided Taconic Microwave PCB 60mil RF-10 High Frequency Double Sided Taconic Microwave PCB 60mil RF-10

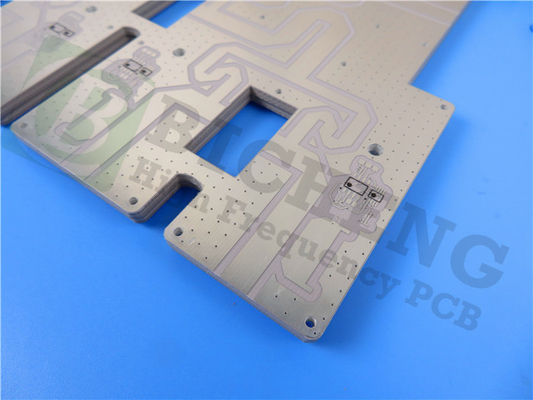

Grote Afbeelding :  PCB 60mil rf-10 van de hoge Frequentie Tweezijdige Taconic Microgolf

Productdetails:
Plaats van herkomst: CHINAz
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-182.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000PCS per maand
Gedetailleerde productomschrijving
Grondstof: Rf-10 1.524mm Laagtelling: 2 lagen
PCB-dikte: 1,6 mm ±0.16 PCB-Grootte: 90 x 100mm=1up
Soldeerselmasker: Groen Kopergewicht: 1oz
De oppervlakte eindigt: Onderdompelingsgoud
Hoog licht:

Taconic Microgolfpcb 60mil

,

Tweezijdige Taconic Microgolfpcb

,

PCB van de hoge Frequentie Taconic Microgolf



60mil RF-10 hoogfrequente printplaatDubbelzijdige Taconische Magnetron PCB Low Loss HighDK RF-printplaatS

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Algemene beschrijving

Dit type low loss high DK PCB is gebouwd op 60mil RF-10-substraat. Het is een dubbellaagse opbouw met een groot gebied van onderdompelingsgoud en een gedeeltelijk groen soldeermasker.Afgewerkte koperen 1oz zijn aan beide zijden.De platen zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van geleverde Gerber-gegevens.Elke 25 boards worden verpakt voor verzending.



PCB-specificaties

PCB-GROOTTE 90 x 100mm=1op
BOARD TYPE Dubbelzijdige printplaat
Aantal lagen 2 lagen
Componenten voor opbouwmontage JA
Doorlopende componenten NEE
LAAG OPSTAPELEN koper ------- 17um(0.5 oz)+plaat TOP laag
RF-10 1.524mm
koper ------- 17um(0.5 oz) + plaat BOT Laag
TECHNOLOGIE
Minimale tracering en ruimte: 4 mil / 4 mil
Minimale / maximale gaten: 0,3 mm / 4,0 mm
Aantal verschillende gaten: 5
Aantal boorgaten: 211
Aantal gefreesde sleuven: 5
Aantal interne uitsparingen: 3
Impedantiecontrole: Nee
Aantal Gouden vinger: 0
BOARD MATERIAAL
Glas Epoxy: RF-10 1.524mm
Eindfolie extern: 1,0 ons
Eindfolie intern: NVT
Definitieve hoogte van PCB: 1,6mm ±0,16
PLATEN EN COATEN
Oppervlakteafwerking Onderdompelingsgoud, 89%
Soldeermasker van toepassing op: Bovenste laag
Kleur soldeermasker: Groente
Type soldeermasker: LPI
CONTOUR/SNIJDEN Routing
MARKERING
Kant van componentlegenda NVT
Kleur van componentlegenda NVT
Fabrikantnaam of logo: NVT
VIA Geplateerd doorgaand gat (PTH), minimale maat 0,3 mm.
BRANDBAARHEIDSBEOORDELING 94V-0
AFMETING TOLERANTIE
Overzicht Dimensie: 0.0059"
Bordbeplating: 0,0029"
boor tolerantie: 0,002"
TEST 100% elektrische test vóór verzending
TYPE KUNSTWERK TE GELEVEREN e-mailbestand, Gerber RS-274-X, PCBDOC enz
SERVICEGEBIED Wereldwijd, wereldwijd.



Typischtoepassingen

1.Systemen ter voorkoming van botsingen met vliegtuigen

2.GPS-antennes

3.Microstrip-patchantennes

4. Passieve componenten (filters, koppelingen, stroomverdelers)

5. Satellietcomponenten



Waarom voor ons kiezen?

1. ISO9001, ISO14001, IATF16949, ISO13485, UL-gecertificeerd;

2. Meer dan 18 jaar ervaring met hoogfrequente PCB's;

3.Kleine hoeveelheid bestelling is beschikbaar, geen MOQ vereist;

4.We zijn een team van passie, discipline, verantwoordelijkheid en eerlijkheid;

5. Levering op tijd:> 98%, klachtenpercentage van klanten: <1%

6.16000㎡ werkplaats, 30000㎡ output per maand en 8000 soorten PCB's per maand;

7. Krachtige PCB-mogelijkheden ondersteunen uw onderzoek en ontwikkeling, verkoop en marketing;

8.IPC Klasse 2 / IPC Klasse 3



PCB 60mil rf-10 van de hoge Frequentie Tweezijdige Taconic Microgolf 0



Typische waarde van RF-10

Eigendom Test methode Eenheid Waarde Eenheid Waarde
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2±0.3   10.2±0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0,0025   0,0025
TcK(-55 tot 150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Vochtopname IPC-650 2.6.2.1 % 0.08 % 0.08
Schilsterkte(1 oz. RT-koper) IPC-650 2.4.8 (soldeer) pond/in 10 N/mm 1.7
Volumeweerstand IPC-650 2.5.17.1 Mohm/cm 6.0 x 107 Mohm/cm 6.0 x 107
Oppervlakte weerstand IPC-650 2.5.17.1 Mohm 1,0 x 108 Mohm 1,0 x 108
Buigsterkte(MD) IPC-650-2.4.4 psi 14.000 N/mm2 96.53
Buigsterkte(CD) IPC-650-2.4.4 psi 10.000 N/mm2 68,95
Treksterkte(MD) IPC - 650 - 2.4.19 psi 8.900 N/mm2 62.57
Treksterkte(CD) IPC - 650 - 2.4.19 psi 5.300 N/mm2 37.26
Dimensionale stabiliteit IPC-650 2.4.39(Na Ets) % (25 mil-MD) -0,0032 % (25 mil-cd) -0,0239
Dimensionale stabiliteit IPC-650 2.4.39(na het bakken) % (25 mil-MD) -0,0215 % (25 mil-cd) -0,0529
Dimensionale stabiliteit IPC-650 2.4.39(na stress) % (25 mil-MD) -0,0301 % (25 mil-cd) -0,0653
Dimensionale stabiliteit IPC-650 2.4.39(Na Ets) % (60 mil-MD) -0,0027 % (60 miljoen cd) -0,0142
Dimensionale stabiliteit IPC-650 2.4.39(na het bakken) % (60 mil-MD) -0,1500 % (60 miljoen cd) -0,0326
Dimensionale stabiliteit IPC-650 2.4.39(na stress) % (60 mil-MD) -0,0167 % (60 miljoen cd) -0,0377
Dikte(Soortelijk gewicht) IPC-650-2.3.5 gram/cm3 2.77 gram/cm3 2.77
Specifieke hitte IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Warmtegeleiding(onbekleed) IPC-650-2.4.50 W/M*K 0,85 W/M*K 0,85
CTE (X-Y-as)(50 tot 150 °C) IPC-650 2.4.41 ppm/°C 16-20 ppm/°C 16-20
CTE (Z-as)(50 tot 150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Ontvlambaarheidsclassificatie Intern   V-0   V-0
