| Grondstof: | Lage het Glasdoek van DK | Laagtelling: | Multilayer PCB, Hybride PCB |
|---|---|---|---|
| PCB-dikte: | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm | PCB-grootte: | ≤400 mm x 500 mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP etc…. | ||
| Hoog licht: | Multilayer Gedrukte Hoge snelheidspcb,Hittebestendige Multilayer Gedrukte PCB,Mobiele Voorzien van een netwerk Multilayer Gedrukte PCB |
||

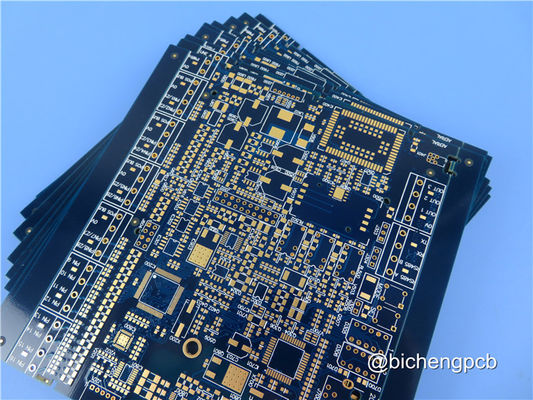

M6 High Speed Low Loss Multilayer printplaat Megtron 6 PCB
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Lieve vrienden,
Vandaag ga ik het hebben over een type high-speed low-loss multilayer PCB: M6 R-5775 PCB.
Megtron 6 is een extreem hittebestendig printplaatmateriaal met ultralaag verlies dat is ontworpen voor mobiele, netwerk- en draadloze toepassingen enz. De belangrijkste eigenschappen van Megtron 6 zijn lage diëlektrische constante (DK) en diëlektrische dissipatiefactoren (DF), laag transmissieverlies en hoge hittebestendigheid.
Artikelnummers
Glasdoek met lage diëlektrische constante (Dk) - Laminaat R-5775(N) / PrepregR-5670(N)
Standaard E Glasdoek - Laminaat R-5775 / PrepregR-5670
Ze kenmerkenikow Dk = 3,7 (@ 1GHz), lage Df = 0,002 (@ 1GHz), euitstekende betrouwbaarheid door gaten (5x beter dan ons conventionele FR4-materiaal met hoge Tg), ikloodvrij, ROHS-conform solderen, Hhoge hittebestendigheid.M6 biedt ook uitstekende high-density interconnect (HDI) en thermische prestaties.
Onze PCB-mogelijkheden (Megtron 6)
| PCB-materiaal: | Laag DK Glasdoek |
| Aanduiding: | Laminaat R-5775(G), Prepreg R-5670(G) |
| Diëlektrische constante: | 3,61 bij 10 GHz |
| Dissipatiefactor | 0,004 bij 10 GHz |
| Aantal lagen: | Meerlagige printplaat, hybride printplaat |
| Koper gewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| PCB-dikte: | 0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,6 mm, 1,8 mm, 2,0 mm |
| PCB-grootte: | ≤400 mm x 500 mm |
| Soldeer masker: | Groene, zwarte, blauwe, gele, rode enz. |
| Oppervlakteafwerking: | Naakt koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP etc.. |
Belangrijkste toepassingen
Antenne (auto-millimetergolfradar, basisstation)
ICT-infrastructuurapparatuur,
Meetinstrument,
supercomputer,
Typische waarde van R-5775
| Eigendom | Eenheden | Test methode | Voorwaarde | Typische waarde | ||
| THERMISCH | Glasovergangstemperatuur (Tg) | C | DSC | Zoals ontvangen | 185 | |
| DMA | Zoals ontvangen | 210 | ||||
| Thermische ontledingstemp | C | TGA | Zoals ontvangen | 410 | ||
| Tijd om te Delam (T288) | Zonder Cu | min | IPC TM-650 2.4.24.1 | Zoals ontvangen | > 120 | |
| Met Cu | min | IPC TM-650 2.4.24.1 | Zoals ontvangen | > 120 | ||
| CTE: α1 | X - as ppm / C | p.p.m. /C | IPC TM-650 2.4.24 | <Tg | 14 - 16 | |
| Y-as ppm / C | p.p.m. /C | IPC TM-650 2.4.24 | <Tg | 14 - 16 | ||
| Z-as ppm / C | p.p.m. /C | IPC TM-650 2.4.24 | <Tg | 45 | ||
| CTE: α2 | Z-as ppm / C | p.p.m. /C | IPC TM-650 2.4.24 | > Tg 260 | 260 | |
| ELEKTRISCH | Volumeweerstand | MΩ - cm | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 109 | |
| Oppervlakte weerstand | MΩ | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 108 | ||
| Diëlektrische constante (Dk) | @ 1 GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 3.71 | |
| @ 10 GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 3.61 | ||
| Dissipatiefactor (Df) | @ 1 GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 0,002 | |
| @ 10 GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 0,004 | ||
| FYSIEK | Waterabsorptie | % | IPC TM-650 2.6.2.1 | D-24/23 | 0,14 | |
| Schilsterkte | 1oz (H-VLP) | kN/m | IPC TM-650 2.4.8 | Zoals ontvangen 0.8 | 0,8 | |
| Ontvlambaarheid | / | UL | C-48/23/50 | 94V-0 | ||
Megtron 6 materiaallijst op voorraad (vanaf september 2021)
| Item | Dikte (mil) | Dikte (mm) | Structuur | Kopergewicht (oz) | Soort koper |
| R5775G | 2.0 | 0.050 | 1035*1 | H/H | HVLP |
| R5775G | 2.6 | 0,065 | 1080*1 | H/H | HVLP |
| R5775G | 3.0 | 0,075 | 1078*1 | 1.0/1.0 | RTF |
| R5775G | 3.0 | 0,075 | 1078*1 | H/H | RTF |
| R5775G | 3.0 | 0,075 | 1078*1 | 1.0/1.0 | HVLP |
| R5775G | 3.0 | 0,075 | 1078*1 | H/H | HVLP |
| R5775G | 3.9 | 0.100 | 3313*1 | H/H | RTF |
| R5775G | 3.9 | 0.100 | 3313*1 | 1.0/1.0 | RTF |
| R5775G | 5.9 | 0.150 | 1080*2 | 2.0/2.0 | RTF |
| R5775G | 9.8 | 0.250 | 2116*2 | H/H | RTF |
Wij kunnen u voorzien van prototypes, kleine series en massaproductie PCB's.Heeft u vragen, neem dan gerust contact met ons op.
Bedankt voor het lezen.
