Het substraat Enige Opgeruimde PCB van RoHSmaterialen FR4 Loodvrij voor Transformator

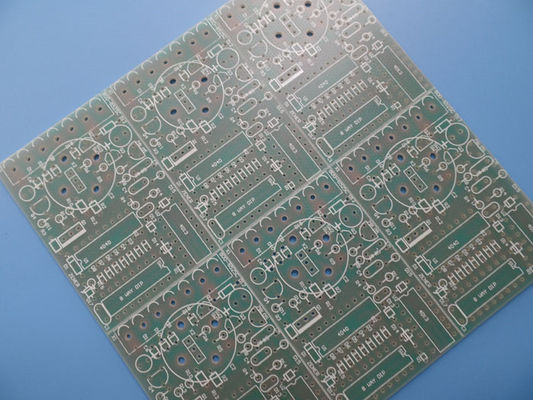

RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer
RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer

Grote Afbeelding :  Het substraat Enige Opgeruimde PCB van RoHSmaterialen FR4 Loodvrij voor Transformator

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-488.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Fr-4 Laagtelling: 1 laag
PCB-dikte: 1.6mm ±0.16 PCB-Grootte: 108.3x 110.6mm=6PCS
Soldeerselmasker: Polijst Groen Silkscreen: Wit
Kopergewicht: 1oz De oppervlakte eindigt: Hete lucht het solderen het nivelleren (loodvrije HASL),
Hoog licht:

De RoHSmaterialen kiezen Opgeruimde PCB uit

,

FR4 substraat Enige Opgeruimde PCB

,

PCB van de RoHS Enige Laag


Het enige Opgeruimde van de de Laagkring van PCB Eenvoudige Enige de Raadstin/het Lood plateerde PCBs voor Transformator

1.1 algemene beschrijving
Dit is een type van 1 laag gedrukte die kringsraad op substraat Fr-4 met Tg 130°C voor de toepassing van Transformator wordt voortgebouwd. Het is 1,6 mm dik met wit silkscreen (Taiyo) op groen soldeerselmasker (Taiyo) en HASL op stootkussens. De grondstof is van Taiwan ITEQ die 6 omhooggaande PCB per paneel leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.

1.2 eigenschappen en voordelen
Loodvrije assemblage met een maximumterugvloeiingstemperatuur van 260℃.
Het uitstekende nat maken tijdens component het solderen en het kan kopercorrosie vermijden.
ISO9001, ISO14001, UL verklaarde productiefabriek.
Micro-sectie en thermische stresstest
RoHSmaterialen
Geen MOQ, lage kosten voor prototypen en kleine looppashoeveelheid.

1.3 toepassingen
Router WiFi
2,4 Ghz Antenne
Microfilmantenne
Ingebedde Technologie

1.4 parameter en gegevensblad
PCB-GROOTTE 108.3x 110.6mm=6PCS
RAADStype Kies opgeruimde PCB uit
Aantal Lagen 1 laag
De oppervlakte zet Componenten op nr
Door Gatencomponenten JA
LAAGopeenstapeling Koper - 35um (1oz) HOOGSTE laag
Fr-4 1,5 mm
TECHNOLOGIE
Minimumspoor en Ruimte: 7mil/8.3mil
Minimum/Maximumgaten: 0.4/5.54mm
Aantal Verschillende Gaten: 9
Aantal Boorgaten: 88
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole nr
RAADSmateriaal
Glas Epoxy: Fr-4 1.5mm, Tg>130℃
Definitieve externe folie: 1oz
Definitieve interne folie: 0oz
Definitieve hoogte van PCB: 1.6mm ±0.16
PLATEREN EN DEKLAAG
De oppervlakte eindigt Hete lucht het solderen het nivelleren (loodvrije HASL), Sn>=2.54µm
Het soldeerselmasker is van toepassing: Bodem, 12micron-Minimum
De Kleur van het soldeerselmasker: Polijst Groen, Taiyo psr-2000GT600D
Het Type van soldeerselmasker: LPSM
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende Bodem
Kleur van Componentenlegende Wit, ijr-4000 MW300, Taiyo Supplied.
Fabrikant Name of Embleem: Geen speciaal vereiste
VIA Niet Geplateerd door Gat (NPTH)
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“ (0.15mm)
Raadsplateren: 0,0030“ (0.076mm)
Boortolerantie: 0,002“ (0.05mm)
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.
