Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Fr-4 | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-Dikte: | 0,8 mm ±0.08 | PCB-grootte: | 177 x 65 =6 OMHOOG |
| Soldeerselmasker: | Matt Blue | Silkscreen: | Wit |
| Kopergewicht: | 1oz | De oppervlakte eindigt: | Selectief hard goud op stootkussens 10 u“ |

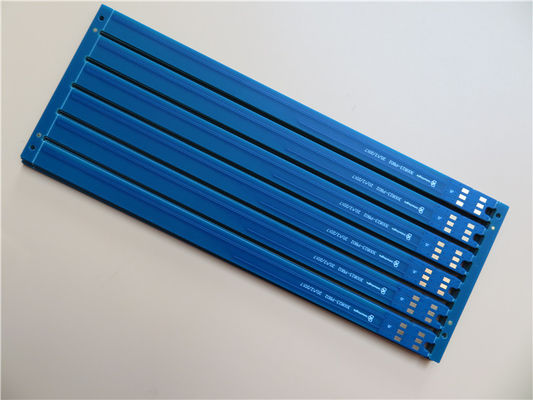

| Hoog licht: | Harde Gouden Medische apparatuurpcb,0.8mm Medische apparatuurpcb,0.8mm FR4 Kringsraad |
||
| PCB-GROOTTE | 177 x 65 =6 OMHOOG |
| RAADStype | Tweezijdige PCB |
| Aantal Lagen | 2 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | nr |
| LAAGopeenstapeling | koper - 18um laag van +plate (van 0.5oz) de HOOGSTE |
| Fr-4 0,7 mm | |
| koper - 18um (0.5oz) de laag van +plate BOT | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 15 mil/6,5 mil |
| Minimum/Maximumgaten: | 0,3 mm/3,5 mm |
| Aantal Verschillende Gaten: | 2 |
| Aantal Boorgaten: | 35 |
| Aantal Gemalen Groeven: | 5 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | Fr-4 Tg150℃, ER<5> |
| Definitieve externe folie: | 1 oz |
| Definitieve interne folie: | 0 oz |
| Definitieve hoogte van PCB: | 0,8 mm ±0.08 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Selectief hard goud op stootkussens 10 u“ |
| Het soldeerselmasker is van toepassing: | BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: | Mat blauw, ksm-S6189BLM1 |
| Het Type van soldeerselmasker: | LPSM |
| CONTOUR/CUTTING | Het verpletteren, v-besnoeiing |
| Het MERKEN | |
| Kant van Componentenlegende | BOVENKANT |
| Kleur van Componentenlegende | Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.3mm. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
| Parameter | Waarde |
| Laagtellingen | 1-32 |
| Substraatmateriaal | Fr-4 (met inbegrip van Hoge Tg 170, Hoge CTI>600V); Gebaseerd aluminium; Gebaseerd koper; ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ENZ. Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; Taconic tlx-8, tly-5, rf-35TC, tlf-35 etc…; Arlon AD450, AD600 enz. PTFE F4B DK2.2, DK2.65 ETC…; Polyimide en HUISDIER. |
| Maximumgrootte | Het vliegen test: 900*600mm, Inrichtingstest 460*380mm, Geen test 1100*600mm |
| De Tolerantie van het raadsoverzicht | ±0.0059“ (0.15mm) |
| PCB-Dikte | 0,0157“ - 0,3937“ (0.40mm--10.00mm) |
| Diktetolerantie (T≥0.8mm) | ±8% |
| Diktetolerantie (t<0.8mm) | ±10% |
| De Dikte van de isolatielaag | 0,00295“ - 0,1969“ (0.075mm--5.00mm) |
| Minimumspoor | 0,003“ (0.075mm) |
| Minimumruimte | 0,003“ (0.075mm) |
| Buitenkoperdikte | 35µm--420µm (1oz-12oz) |
| Binnenkoperdikte | 17µm--420µm (0.5oz - 12oz) |
| (Mechanisch) boorgat | 0,0059“ - 0,25“ (0.15mm--6.35mm) |
| Gebeëindigd (Mechanisch) Gat | 0,0039“ - 0,248“ (0.10mm--6.30mm) |
| (Mechanische) DiameterTolerance | 0,00295“ (0.075mm) |
| (Mechanische) registratie | 0,00197“ (0.05mm) |
| Beeldverhouding | 12:1 |
| Het Type van soldeerselmasker | LPI |
| Min Soldermask Bridge | 0,00315“ (0.08mm) |
| Min Soldermask Clearance | 0,00197“ (0.05mm) |
| Stop via Diameter | 0,0098“ - 0,0236“ (0.25mm--0.60mm) |
| De Tolerantie van de impedantiecontrole | ±10% |
| De oppervlakte eindigt | HASL, HASL ALS, ENIG, IMM-Tin, IMM Ag, OSP, Gouden Vinger |
