Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Fr-4 1.6mm/Polyimide 25µm | Laagtelling: | 4 lagen |
|---|---|---|---|
| PCB-dikte: | 1.6mm | PCB-Grootte: | 60.22 X 132.27mm |
| Coverlay: | Gele Coverlayer/Groen soldeerselmasker | Silkscreen: | wit |
| Kopergewicht: | 1OZ | De oppervlakte eindigt: | Onderdompelingsgoud |
| Hoog licht: | Correcte Systemen Stijve Flexibele PCB,1.6mm Stijve Flexibele PCB,4 laag 1 |
||

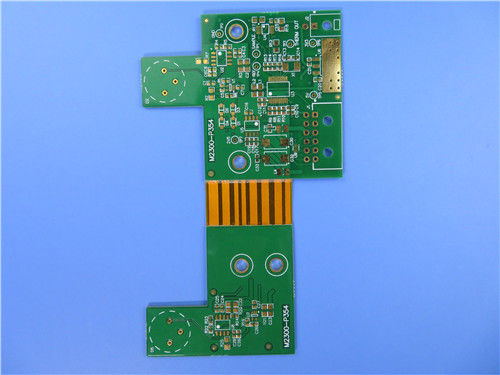

4 laag flex-Stijve die PCB op 1.6mm FR4 en 0.2mm Polyimide met Masker van het Onderdompelings het Gouden en Groene Soldeersel voor Instrument wordt voortgebouwd
(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van stijve flex PCB voor de toepassing van Draagbare Correcte Systemen. Het is een 4 lagenpcb met flexibel deel in het midden. Het basislaminaat is van Shengyi, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd.
Parameter en gegevensblad
| Grootte van Flexibele PCB | 60.22 X 132.27mm |
| Aantal Lagen | 4 |
| Raadstype | Stijf-flex PCB |
| Raadsdikte | 1.6mm |
| Raadsmateriaal | Fr-4 1.6mm/Polyimide 25µm |
| Raads Materiële Leverancier | Shengyi |
| Tgwaarde van Raadsmateriaal | 60℃ |
| PTH-de dikte van Cu | ≥20 µm |
| Binneniayer-Cu thicknes | 35 µm |
| De dikte van oppervlaktecu | 35 µm |
| Coverlaykleur | Gele Coverlayer/Groen soldeerselmasker |
| Aantal van Coverlay | 2 |
| Dikte van Coverlay | 25 µm |
| Verstevigermateriaal | nr |
| Verstevigerdikte | N/A |
| Type van Silkscreen-Inkt | IJR-4000 MW300 |
| Leverancier van Silkscreen | TAIYO |
| Kleur van Silkscreen | Wit |
| Aantal van Silkscreen | 2 |
| Schiltest van Coverlay | Geen peelable |
| Legendeadhesie | 3M 90℃ Geen schil na Min. 3 keer test |
| De oppervlakte eindigt | Onderdompelingsgoud |
| Dikte van Nikkel/Goud | Au: 0.03µm (Min.); Ni 24µm |
| Vereiste RoHS | Ja |
| Famability | 94-V0 |
| Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
| Thermische Spanning | Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Functie | 100% pas elektrotest |
| Vakmanschap | Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit
Het verminderen van het volume
Gewichtsvermindering
Consistentie van assemblage
Het gesoldeerde eind kan geheel zijn
Lage kosten
Continuïteit van verwerking
Professionele en ervaren ingenieurs
Het techniekontwerp verhindert problemen in voorproductie voor te komen.
Toepassingen
Controlebord, Mobiele telefooncamera flex raad, de zachte raad van de Tabletantenne
Korte Inleiding van FPC
De flexibele Gedrukte Kringsraad (FPC) wordt bedoeld als „zachte raad“. In de industrie, is FPC een gedrukte die kringsraad van flexibel isolerend substraat wordt gemaakt (hoofdzakelijk polyimide of polyesterfilm), dat vele voordelen heeft geen die de stijve gedrukte kringsraad heeft. Bijvoorbeeld, kan het vrij worden gebogen, gevouwen wond. Het volume van elektronische producten kan zeer worden verminderd door FPC te gebruiken, die voor de ontwikkeling van elektronische producten in de richting van hoogte - dichtheid, miniaturisatie en hoge betrouwbaarheid geschikt is. Daarom is FPC wijd gebruikt in ruimtevaart, militair, mobiel communicatiemiddel, laptop, computerrandapparatuur, PDA, digitale camera en andere gebieden of producten.
FPC heeft ook de voordelen van goede hittedissipatie, solderability, gemakkelijke steun en lage kosten.
De flexibele gedrukte kringsraad heeft één laag, twee lagen en multilayer raad. De grondstof is polyimide bekleed laminaat. Dit soort materiaal heeft hoge hittebestendigheid en goede dimensionale stabiliteit. Het is het eindproduct door het drukken met de deklaagfilm die zowel mechanische bescherming als goede elektroisolatie heeft. De oppervlakte en de binnenleiders van tweezijdige en multi-layer gedrukte kringsraad zijn gemetalliseerd om de elektroverbinding van binnen en buitenlagen te realiseren.
De functie van flexibele kringsraad kan in vier soorten, namelijk, loodlijn, gedrukte kring, schakelaar en multifunctioneel geïntegreerd systeem worden verdeeld, die computer, computer perifeer hulpsysteem, het huishoudenelektrische apparaat van de consument en auto, enz. behandelen.
