Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grondstof: | Polyimide | Laagtelling: | Enige kant |
|---|---|---|---|
| PCB-dikte: | 0.3mm | PCB-grootte: | 30.53 X 59.37mm |
| Coverlay: | Geel | Silkscreen: | Wit |
| Kopergewicht: | 35um | De oppervlakte eindigt: | Onderdompelingsgoud |
| Hoog licht: | GEEN Tweezijdige Flexibele PCB van Silkscreen,0.3mm Tweezijdige Flexibele PCB,0.3mm Tweezijdige Flex PCB |
||

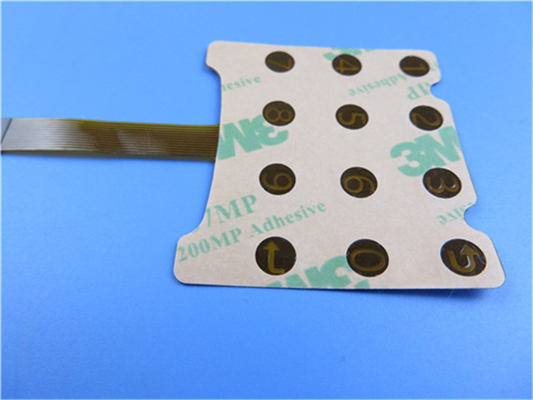

Kies Opgeruimde Flexibele PCBs FPC op Polyimide-Substraat met de Band van 3M uit Tape Tesa
(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit type van flexibele gedrukte kring is voor de toepassing van calculatortoetsenbord. Het bedraagt één enkele laag FPC dikke 0.15mm. Het basislaminaat is van Shengyi, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. 3M Tape wordt toegepast aan de achterkant.
Parameter en gegevensblad
| Grootte van Flexibele PCB | 30.53 X 59.37mm |
| Aantal Lagen | 1 |
| Raadstype | Flexibele PCB |
| Raadsdikte | 0.150mm |
| Raadsmateriaal | Polyimide 25µm |
| Raads Materiële Leverancier | ITEQ |
| Tgwaarde van Raadsmateriaal | 60℃ |
| PTH-de dikte van Cu | N/A |
| Binneniayer-Cu thicknes | N/A |
| De dikte van oppervlaktecu | 35 µm |
| Coverlaykleur | Geel |
| Aantal van Coverlay | 2 |
| Dikte van Coverlay | 25 µm |
| Verstevigermateriaal | Polyimide |
| Verstevigerdikte | 0.2mm |
| Type van Silkscreen-Inkt | IJR-4000 MW300 |
| Leverancier van Silkscreen | TAIYO |
| Kleur van Silkscreen | Wit |
| Aantal van Silkscreen | 1 |
| Schiltest van Coverlay | Geen peelable |
| Legendeadhesie | 3M 90℃ Geen schil na Min. 3 keer test |
| De oppervlakte eindigt | Onderdompelingsgoud |
| Dikte van Nikkel/Goud | Au: 0.03µm (Min.); Ni 24µm |
| Vereiste RoHS | Ja |
| Famability | 94-V0 |
| Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
| Thermische Spanning | Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Functie | 100% pas elektrotest |
| Vakmanschap | Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit
Het verminderen van het volume
Gewichtsvermindering
Consistentie van assemblage
Verhoogde betrouwbaarheid
Het gesoldeerde eind kan geheel zijn
Lage kosten
Continuïteit van verwerking
Professionele en ervaren ingenieurs
Meer dan 18 jaar van ervaring
Toepassingen
Touch screen, LEIDENE vertonings zachte raad, de zachte raad van de Tabletantenne
Kleefstoffen
De basislaminaten voor stijve gedrukte die kringsraad zijn koperfolies samen met de grondstoffen worden gelamineerd, de kleefstof die uit het prepregmateriaal tijdens laminering komen. Het tegendeel aan dit is de flexibele kring waar de laminering van de koperfolie aan het filmmateriaal met behulp van een zelfklevend systeem wordt bereikt.
Het is, echter, noodzakelijk om tussen twee belangrijke systemen van kleefstof onderscheid te maken, namelijk thermoplastische en thermoset kleefstoffen. De keus wordt gedicteerd gedeeltelijk door de verwerking, en gedeeltelijk door de toepassing van de gebeëindigde flexibele kring.
Bladenkleefstoffen/3M Tape/Tesa-Band
Een bladkleefstof, vaak in de vorm van een zwakstroom acryl, is een kleefstof op een polypropyleendocument „wordt gegoten“ waaruit de kleefstof die gemakkelijk kan worden verwijderd. De toepassing van bladkleefstoffen vaak gebruikt voor het plakken van flexibele kringen in multilayer flexibele kringen, of voor het vastmaken van verstevigers aan flexibele kringen wordt.
Meer Vertoningen van Flexibele Kringen met 3M Tape
