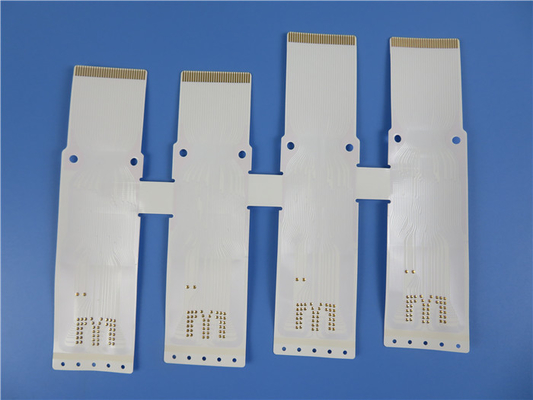

Flexibele Gedrukte Kring FPC op HUISDIER met Wit Soldeerselmasker

Flexible Printed Circuit FPC on PET with White Solder Mask
Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask

Grote Afbeelding :  Flexibele Gedrukte Kring FPC op HUISDIER met Wit Soldeerselmasker

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-257.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: HUISDIER Laagtelling: 2 lagen
PCB-dikte: 0.15mm PCB-grootte: 172 x 145mm=1PCS
Coverlay: Wit Silkscreen: Nr
Kopergewicht: 35um De oppervlakte eindigt: Onderdompelingsgoud

Flexibele Gedrukte Kring FPC op HUISDIER met Wit Soldeerselmasker

(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene Informatie

Dit is een type van dubbele laag flexibele die kring op HUISDIERENsubstraat wordt voortgebouwd, 1oz-kopergewicht op elke laag. FPC bedekt met wit soldeerselmasker en onderdompelingsgoud met een laag op stootkussens. De stootkussens doen zwellen voor de printertoepassingen.

FPC-Specificaties

PCB-GROOTTE 172 x 145mm=1PCS
Grondstof: HUISDIER
Aantal Lagen Tweezijdige PCB
SMT n/a
Door Gatencomponenten nr
LAAGopeenstapeling Koper - 35um (1oz)
Kleefstof
HUISDIER
Kleefstof
Koper - 35um (1oz)
Minimumspoor en Ruimte: 4mil/8mil
Minimum/Maximumgaten: 1.2mm/3.5mm
Definitieve externe folie: 1oz
Definitieve interne folie: 0oz
Definitieve hoogte van PCB: 0.25mm ±0.05
De oppervlakte eindigt Onderdompelingsgoud
Het soldeerselmasker is van toepassing: BOVENKANT, Bodem
De Kleur van het soldeerselmasker: Witte Coverlay
CONTOUR/CUTTING Ponsen
Versteviger: HUISDIER op rug van gouden vingergebied
Kant van Componentenlegende Nr
Kleur van Componentenlegende Nr
VIA Geplateerd door Gat (PTH)
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.

Flexibele Gedrukte Kring FPC op HUISDIER met Wit Soldeerselmasker 0

Eigenschappen en Voordelen

Uitstekende flexibiliteit;

Verminderd PCB-volume;

Verminderd gewicht;

Verhoogde betrouwbaarheid

Consistentie van assemblage;

18+-meer dan jaren van PCB-ervaring;

Het tarief van de klantenklacht: <1>

Prototypevermogen;

Het vermogen van de volumeproductie

Typische Toepassingen

Capacitief touch screen/paneel, Industriële het controlemechanisme zachte raad van de controletemperatuur, de zachte raad van de kaartlezer van de consument

Covercoat/Soldeerselmasker

Het soldeerselmasker in flexibele PCB is verschillend van stijve raad die, is het gewoonlijk een polyimidefilm aan één kant met een semi-genezen en niet plakkerige kleefstof met een laag wordt bedekt, roepen wij het covercoat in flexibele kring. Het is gelamineerd aan de flexibele kring onder hitte en druk, zodat het koperpatroon behalve de soldeerselstootkussens volledig ingekapseld is die door toegangsgaten in covercoat worden blootgesteld.

Het blad van de covercoatproductie gesneden lichtjes kleiner moeten zou zijn dan het flexibele blad van de kringsproductie om het voorbarige rand verzegelen te vermijden, die luchtbellen in het pakket kon opsluiten.

Het productieblad voor covercoat wordt voorzien van het bewerken van gaten in dicht register met de het bewerken gaten in het productieblad voor de flexibele kring. De toegangsgaten worden gewoonlijk geboord, maar in het geval van high-volume productie, is het ponsen rendabeler.

In principe, wordt het boren van covercoat verwezenlijkt op dezelfde manier als wanneer het boren van stijve raad, d.w.z., een aantal covercoatbladen wordt gestapeld, of 5 omhoog of 10 omhoog. De het boren parameters, echter, zijn enigszins verschillend, wegens het polyimidemateriaal en de afwezigheid van koperfolie, dat anders enkele hitte uit de gaten konden verwijderd hebben die worden geboord.

Bij het boren/ponsen de grote bladen van de covercoatproductie, het noodzakelijk is om de dimensionale veranderingen van het flexibele blad van de kringsproductie te compenseren, dat kan bedragen zo zoals veel 0,2%.

FPC-Mogelijkheden 2022

Nr. Specificaties Mogelijkheden
1 Raadstype Enige laag, Doulbe-stijf-Flex laag, Multilayer,
2 Grondstof PI, HUISDIER
3 Kopergewicht 0.5oz, 1oz, 2oz
4 LEIDENE Maximumgrootte 250 x 5000mm
5 Algemene Maximumgrootte 250 x 2000mm
6 Raadsdikte 0.03mm3.0mm
7 Diktetolerantie ±0.03mm
8 Het Gat van de Mininumboor 0.05mm
9 Maximumboorgat 6.5mm
10 Tolerantie van Boorgat ±0.025mm
11 Dikte van Gatenmuur ≧ 8 um
12 Minimumspoor/Gap van Enige Laagraad 0.025/0.03mm
13 Minimumspoor/Gap van Dubbele Laag en Multilayer Raad 0.03/0.040mm
14 Etstolerantie ±0.02mm
15 Minimumbreedte van Zijdelegende ≧ 0.125mm
16 Minimumheigh van Zijdelegende ≧0.75mm
17 Afstand van Legende aan Stootkussen ≧0.15mm
18 Afstand van het Openen van Soldeerselmasker van Boor Coverlay voor Spoor ≧0.03mm
19 Afstand van het Openen van Soldeerselmasker van Ponsen Coverlay voor Spoor ≧0.03mm
20 Dikte van Onderdompelingsnikkel 100-300u“
21 Dikte van Onderdompelingsgoud 1-3u“
22 Thicnkess van Onderdompelingstin 150-400u“
23 Minimum Elektro het Testen Stootkussen 0.2mm
24 Minimumtolerantie van Overzicht (de Normale Stempel van de Staalvorm) ±0.1mm
25 Minimumtolerantie van Overzicht (de Vormstempel van het Precisiestaal) ±0.05mm
26 Mininumstraal van Schuine randhoek (Overzicht) 0.2mm
27 Stiffnermateriaal Pi, Fr-4, 3M Adhesive, HUISDIER, Staalplaat
28 RoHs Ja
29 De Kleur van het soldeerselmasker Geel, Wit, Zwart, Groen

Meer Flex Vertoningen van Wit

Flexibele Gedrukte Kring FPC op HUISDIER met Wit Soldeerselmasker 1

Flexibele Gedrukte Kring FPC op HUISDIER met Wit Soldeerselmasker 2

Flexibele Gedrukte Kring FPC op HUISDIER met Wit Soldeerselmasker 3
