Grondstof: | Polyimide | Laagtelling: | 4 lagen |
---|---|---|---|
PCB-dikte: | 0.3mm | PCB-grootte: | 70.18 X 40.28mm |
Coverlay: | Zwart | Silkscreen: | Wit |
Kopergewicht: | 1oz | De oppervlakte eindigt: | Onderdompelingsgoud |

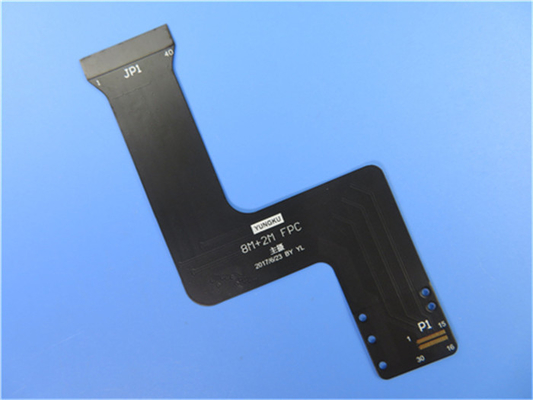

Flexibele Gedrukte Krings (FPC) Flexibele PCB op Polyimide met Zwart Soldeerselmasker
(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van flexibele gedrukte kring voor de toepassing van PLC Programing het een 4 laag FPC dikke 0.3mm bedraagt. Het basislaminaat is van Shengyi. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. De Polyimideversteviger wordt toegepast op het het opnemen deel.
Parameter en gegevensblad
Grootte van Flexibele PCB | 70.18 X 40.28mm |
Aantal Lagen | 4 |
Raadstype | Flexibele PCB |
Raadsdikte | 0.30mm |
Raadsmateriaal | Polyimide 25µm |
Raads Materiële Leverancier | ITEQ |
Tgwaarde van Raadsmateriaal | 60℃ |
PTH-de dikte van Cu | ≥20 µm |
Binneniayer-Cu thicknes | N/A |
De dikte van oppervlaktecu | 35 µm |
Coverlaykleur | Zwart |
Aantal van Coverlay | 2 |
Dikte van Coverlay | 25 µm |
Verstevigermateriaal | Polyimide |
Verstevigerdikte | 0.2mm |
Type van Silkscreen-Inkt | IJR-4000 MW300 |
Leverancier van Silkscreen | TAIYO |
Kleur van Silkscreen | Wit |
Aantal van Silkscreen | 1 |
Schiltest van Coverlay | Geen peelable |
Legendeadhesie | 3M 90℃ Geen schil na Min. 3 keer test |
De oppervlakte eindigt | Onderdompelingsgoud |
Dikte van Nikkel/Goud | Au: 0.03µm (Min.); Ni 24µm |
Vereiste RoHS | Ja |
Famability | 94-V0 |
Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
Thermische Spanning | Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
Functie | 100% pas elektrotest |
Vakmanschap | Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit
Het verminderen van het volume
Gewichtsvermindering
Consistentie van assemblage
Verhoogde betrouwbaarheid
Het gesoldeerde eind kan geheel zijn
Lage kosten
Continuïteit van verwerking
Nadruk bij de lage aan middelgrote volumeproductie
Maak op tijd levering. Wij houden hoger dan 98%-op-tijd-leveringstarief.
Toepassingen
Toetsenbord FPC, FFC voor industrieel controlemateriaal, de spelconsoles van de consument
Covercoat/Soldeerselmasker
Het soldeerselmasker in flexibele PCB is verschillend van stijve raad die, is het gewoonlijk een polyimidefilm aan één kant met een semi-genezen en niet plakkerige kleefstof met een laag wordt bedekt, roepen wij het covercoat in flexibele kring. Het is gelamineerd aan de flexibele kring onder hitte en druk, zodat het koperpatroon behalve de soldeerselstootkussens volledig ingekapseld is die door toegangsgaten in covercoat worden blootgesteld.
Het blad van de covercoatproductie gesneden lichtjes kleiner moeten zou zijn dan het flexibele blad van de kringsproductie om het voorbarige rand verzegelen te vermijden, die luchtbellen in het pakket kon opsluiten.
Het productieblad voor covercoat wordt voorzien van het bewerken van gaten in dicht register met de het bewerken gaten in het productieblad voor de flexibele kring. De toegangsgaten worden gewoonlijk geboord, maar in het geval van high-volume productie, is het ponsen rendabeler.
In principe, wordt het boren van covercoat verwezenlijkt op dezelfde manier als wanneer het boren van stijve raad, d.w.z., een aantal covercoatbladen wordt gestapeld, of 5 omhoog of 10 omhoog. De het boren parameters, echter, zijn enigszins verschillend, wegens het polyimidemateriaal en de afwezigheid van koperfolie, dat anders enkele hitte uit de gaten konden verwijderd hebben die worden geboord.
Bij het boren/ponsen de grote bladen van de covercoatproductie, het noodzakelijk is om de dimensionale veranderingen van het flexibele blad van de kringsproductie te compenseren, dat kan bedragen zo zoals veel 0,2%.
