| Grondstof: | Polyimide | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 0.15mm | Coverlay: | Geel |
| Silkscreen: | Wit | Kopergewicht: | 1oz |
| De oppervlakte eindigt: | Onderdompelingsgoud |

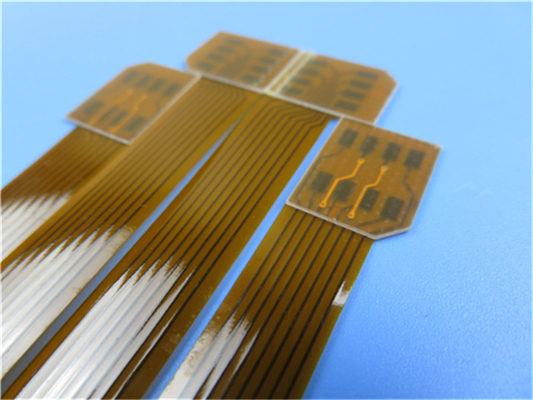

Dubbele Laag Flexibele die PCB op Polyimide met Onderdompelings Gouden en Geel Masker wordt voortgebouwd
(FPC zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van flexibele gedrukte kring voor de toepassing van analoog apparaat. Het bedraagt een 2 laagraad dikke 0.15mm. Het basislaminaat is van ITEQ, heeft het per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Het onderdompelingsgoud wordt toegepast op de stootkussens. De versteviger wordt toegepast op het schakelaardeel.
Parameter en gegevensblad
| Aantal Lagen | 2 |
| Raadstype | Cirucit Flexbile |
| Raadsdikte | 0.15mm +/-10% |
| Raadsmateriaal | Polyimide (pi) 25um |
| Raads Materiële Leverancier | ITEQ |
| Tgwaarde van Raadsmateriaal | 60℃ |
| PTH-de dikte van Cu | ≥20 um |
| Binneniayer-Cu thicknes | N/A |
| De dikte van oppervlaktecu | um 35 (1oz) |
| Coverlaykleur | Geel |
| Aantal van Coverlay | 2 |
| Dikte van Coverlay | um 25 |
| Versteviger | um 200 |
| Type van Silkscreen-Inkt | IJR-4000 MW300 |
| Leverancier van Silkscreen | TAIYO |
| Kleur van Silkscreen | Wit |
| Aantal van Silkscreen | 2 |
| Mininumspoor (mil) | 4 mil |
| Minimumgap (mil) | 4 mil |
| De oppervlakte eindigt | Onderdompelingsgoud |
| Vereiste RoHS | Ja |
| Famability | 94-V0 |
| Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
| Thermische Spanning | Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Functie | 100% pas elektrotest |
| Vakmanschap | Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit
Het verminderen van het volume
Gewichtsvermindering
Consistentie van assemblage
Verhoogde betrouwbaarheid
Controleerbaarheid van elektroparameterontwerp
Het gesoldeerde eind kan geheel zijn
Lage kosten
Continuïteit van verwerking
Nadruk bij de lage aan middelgrote volumeproductie
Toepassingen
Thin-film schakelaar, mobiele telefoonantenne flex raad, automobiele GPS-navigatie flex raad
Versteviger
In vele toepassingen waar er gesoldeerde componenten zijn, vereist de flexibele raad externe die verstevigers (Versteviger, ook als de versterkende raad wordt bekend) voor externe steun. De verstevigermaterialen zijn pi of etc. Polyesterfilm, glasvezel, polymeermaterialen, staalfolie, aluminiumwig.
(1) pi of Polyester
Pi en de polyesterfilms zijn algemeen gebruikte verstevigermaterialen voor flexibele kringsraad. De algemeen gebruikte dikte is 125μm (5mil), kan één of andere hardheid worden verkregen.
(2) Glasvezels
Glasvezels (zoals Fr-4), die ook algemeen gebruikte materialen voor verstevigers zijn. De fiberglasversteviger heeft een hogere hardheid dan dat van pi of Polyester, gebruikt waar de vereisten van uitrusting hoger is. De diktewaaier is typisch 125μm (5mil) aan 3.175mm (125mils). Nochtans, is zijn verwerking vrij moeilijk dan pi, en kan niet zijn een status materieel voor sommige FPC-fabrieken.
(3) Polymeer
Het polymeer, zoals plastiek, enz. wordt ook gebruikt als verstevigers.
Zijn waterabsorptie is laag, met hoge druk en weerstand op hoge temperatuur.
(4) Staalfolie, aluminiumwig
De steunhardheid van staalfolie, aluminiumwig is hoog, kan de hitte ook worden verdreven. De hardheid of hittedissipatie in het ontwerp is de belangrijkste zorg.
Meer Vertoningen van Versteviger Fr-4
