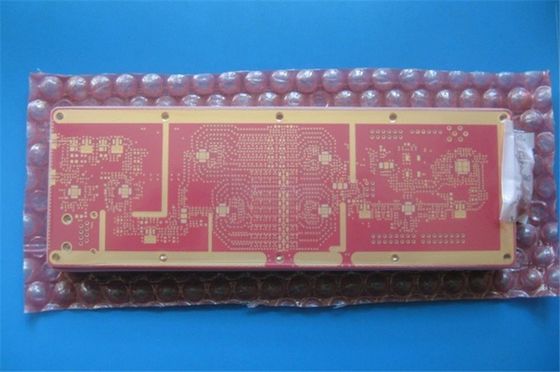

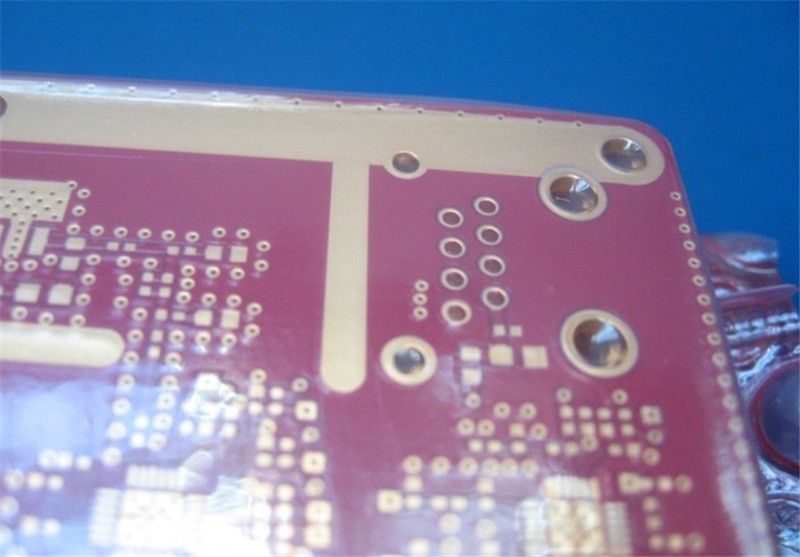

Hybride 10-laag Hybride PCB van PCB Rogers RO4350 6.6mil+FR4 met Rood Soldeerselmasker en Onderdompelingsgoud
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Vandaag spreken wij over een type van 10 lagen hybride die PCB op RO4350B en Fr-4 wordt voortgebouwd. Deze raad wordt gebruikt voor hoge aanwinstentoepassingen.
De raad eigenlijk is eenvoudig, omdat er slechts door gaten verbond elke laag zijn. De gebeëindigde hoogte is dikke 1.7mm. De stootkussens en de gaten zijn geplateerd onderdompelingsgoud, is de oppervlakte met rood soldeerselmasker. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 20 raad ingepakt voor verzending.
Toepassingen
Voorversterker, WiFi-versterker, relaisposten en rf-zendontvanger enz.
Onze voordelen
1) De hulp die u zich op uw kernbekwaamheden hebt geconcentreerd bij onderzoek en ontwikkeling, verkoop en de marketing;
2) 30000 het vermogen van de vierkante metermaand;
3) Het voldoen aan van uw PCB-behoeften van prototype aan massaproduktie;
4) Snel en op tijd levering;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL verklaarde fabriek.
Parameter en gegevensblad
| PCB-GROOTTE | 210 x 85mm=1PCS |
| RAADStype | |
| Aantal Lagen | Multilayer PCB, 10 Lagenpcb |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 35um laag van +plate (van 1oz) de HOOGSTE |
| RO4350B kern 0.168mm | |
| koper - 18um (0.5oz) MidLayer 1 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| koper - 18um (0.5oz) MidLayer 2 | |
| RO4350B kern 0.168mm | |
| koper - 18um (0.5oz) MidLayer 3 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| koper - 18um (0.5oz) MidLayer 4 | |
| RO4350B kern 0.168mm | |
| koper - 18um (0.5oz) MidLayer 5 | |
| RO4450F Prepreg (2x0.1) 0.2mm | |
| koper - 18um (0.5oz) MidLayer 6 | |
| RO4350B kern 0.168mm | |
| koper - 18um (0.5oz) MidLayer 7 | |
| Fr-4 pregpreg 0.1mm | |
| koper - 18um (1oz) MidLayer 8 | |
| Fr-4 kern 0.1mm | |
| koper - 35um (1oz) de Laag van +plate BOT | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 5.9mil/5.9mil |
| Minimum/Maximumgaten: | 0.3mm/3.8mm |
| Aantal Verschillende Gaten: | 16 |
| Aantal Boorgaten: | 11385 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole | nr |
| RAADSmateriaal | |
| Glas Epoxy: | RO4350B, RO4450B met Fr-4 TG>135 wordt gemengd die |
| Definitieve externe folie: | 1.5oz |
| Definitieve interne folie: | 0.5oz |
| Definitieve hoogte van PCB: | 1.7mm ±0.17 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelings Gouden (nikkel 17,7%) 2µ“ over 100µ“ |
| Het soldeerselmasker is van toepassing: | Bovenkant en Bodem, 12micon-Minimum. |
| De Kleur van het soldeerselmasker: | Rood |
| Het Type van soldeerselmasker: | LPSM |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | BOVENKANT en Bodem. |
| Kleur van Componentenlegende | Wit, s-380W, Taiyo Supplied. |
| Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA | Geplateerd door Gat (PTH), via tented. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ (0.15mm) |
| Raadsplateren: | 0,0030“ (0.076mm) |
| Boortolerantie: | 0,002“ (0.05mm) |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
