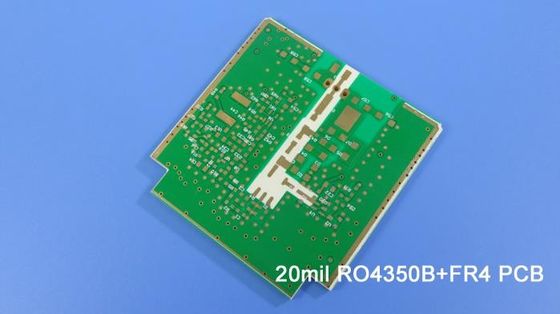

Fr-4 de hybride PCB-Opeenstapeling optimaliseert Signaalintegriteit en de PCB-Kosten

De hybride PCB-Opeenstapeling optimaliseert Signaalintegriteit en de PCB-Kosten

Vandaag gaan wij over hybride PCB spreken. Wij verwijzen hoofdzakelijk naar hoge die frequentiemateriaal met epoxyglas wordt gemengd.

Zie de opeenstapeling idee over hybride structuur krijgen.

Laag 1 aan laag 2 is de kern van de hoge frequentiemateriaal van RO4350B en laag 3 aan laag 4 is de kern van epoxyglas Fr-4. De 2 kernen worden geplakt door een blad van kleefstof (prepreg).

Types van hybride PCB

Hybride PCB kan een mengsel van Fr-4 en hoge frequentiemateriaal zijn zoals bovengenoemd, is een ander type een mengsel van hoge frequentiemateriaal met verschillende diëlektrische constante (DK), bijvoorbeeld RT/duroid 5880 en RO4350B enz.

Waarom gebruiken wij hybride PCB?

Er zijn 3 belangrijke redenen die ons overtuigen om dit type van hoge frequentie te gebruiken multilayer PCB, d.w.z. kosten, betere betrouwbaarheid en elektrische verbeterde eigenschappen.

De kosten van hoge frequentiemateriaal zijn veel hoger dan Fr-4, soms, wanneer het gebruiken van hybride van Fr-4 en het hoge frequentiemateriaal kan het kostenprobleem oplossen.

Het veroorzaakt betrouwbaarheidsproblemen wanneer de CTE-waarde van het PCB-gebruikte materiaal vrij hoog is, terwijl sommige hoge frequentiematerialen hoge CTE-kenmerken hebben. Wanneer een laag materiaal van CTE Fr-4 met een hoog CTE-materiaal wordt gecombineerd om een multilayer raad te maken, is samengestelde CTE aanvaardbaar, waarbij betrouwbaarheid wordt verbeterd.

Meestal, vereisen sommige lijnen van de gemengde PCB-raad zeer hoge elektroprestaties, vereisen sommigen geen hoogte, in dit geval, de delen met lage elektroprestatie-eisen zullen zijn gebruikte FR4, terwijl de delen met hoge elektroprestatie-eisen duurdere hoge frequentiematerialen zullen gebruiken. Één of ander gebruikend verschillend DK van materiaal om gemengde PCB te maken, het moet ook elektrische eigenschappen, zoals in sommige toepassingen van combines en filters verbeteren, die verschillende waarden van het materiaal van DK gebruiken.

Micro-sectie van een hybride PCB

Waarom kies Fr-4?

Het mengsel van Fr-4 en de hoge frequentiematerialen worden meer en meer gemeenschappelijk omdat Fr-4 en de overgrote meerderheid van hoge frequentiematerialen weinig verenigbaarheidsproblemen hebben.

Laminering

Om een betrouwbare laminering te krijgen, verkiezen wij pp-eerst blad van hoge frequentiemateriaal en gebruiken de correcte dringende cyclus. De zelfklevende laag van hetzelfde materiaal is gunstiger voor de eenvoudigere dringende cyclus.
