| Grondstof: | RO4003C 32mil + RO4450F 12mil pp | Laagtelling: | 4 lagen |
|---|---|---|---|
| PCB-dikte: | 2.1mm | PCB-grootte: | 113mm x 80mm = 1 type = 4 stuk |
| Kopergewicht: | 1oZ | De oppervlakte eindigt: | onderdompelingsgoud |
| Hoog licht: | PCB van de onderdompelings Gouden Multilaag,UL 94 Multilaagpcb,UL 94 Onderdompelings Gouden PCB |
||

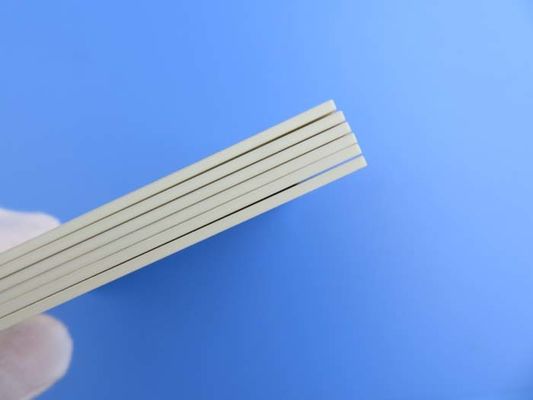

4-laags hoogfrequente printplaatOp 2 kernen van32mil0,813 mmRO4003C en 12mil RO4450F voor ultrahoge frequentiekoppeling
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Vandaag hebben we het over een type 4-laags hoogfrequente PCB.Deze PCB is gebouwd op 2 vellen RO4003C-kernen van 0,813 mm (32 mil) met 1 vel RO4450F prepreg voor de toepassing van een ultrahoge frequentiekoppeling.Hierna volgt de stapeling.
Over het algemeen zijn meerlagige Rogers hoogfrequente PCB's gemaakt van alle hoogfrequente materialen inclusief prepreg-lijm.Zoals iedereen weet, zijn er 6 kernen in de RO4003C-familie, dwz 8mil (0,203 mm) tot 60mil (1,524 mm).
| RO4003C: | |
| 8mil | 0,203 mm |
| 12mil | 0,305 mm |
| 16mil | 0,406 mm |
| 20mil | 0,508 mm |
| 32mil | 0,813 mm |
| 60mil | 1.524mm |
Bijlage: Eigenschappen van RO4003C
| RO4003C Typische Waarde | |||||
| Eigendom | RO4003C | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 3,38 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
| Diëlektrische constante, εontwerp | 3.55 | Z | 8 tot 40GHz | Differentiële faselengtemethode | |
| Dissipatiefactortan,δ | 0,0027 0,0021 |
Z | 10GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van ε | +40 | Z | p.p.m./℃ | -50 ℃ tot 150 ℃ | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1,7 x 1010 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Oppervlakte weerstand | 4,2 x 109 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Trekmodulus | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Treksterkte | 139(20.2) 100 (14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Buigsterkte | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | <0,3 | X, Y | mm/m (mil/duim) |
na etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Uitzettingscoëfficiënt | 11 14 46 |
X Y Z |
p.p.m./℃ | -55 ℃ tot 288 ℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| Warmtegeleiding | 0,71 | W/M/oK | 80℃ | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monstertemperatuur 50 ℃ |
ASTM D 570 | |
| Dikte | 1.79 | gram/cm3 | 23℃ | ASTM D 792 | |
| Koperschilsterkte | 1.05 (6.0) |
N/mm (pli) |
na soldeer vlotter 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | NVT | UL 94 | |||
| Loodvrij Proces Compatibel | Ja | ||||
De specificaties van het bord zijn als volgt:
Basismateriaal: RO4003C 32mil + RO4450F 12mil PP
Aantal lagen: 4 lagen
Type: Kanteelgaten (halve gaten) op rand
Formaat: 113mm x 80mm = 1 soort = 4 stuks
Oppervlakteafwerking: onderdompelingsgoud
Kopergewicht: Buitenlaag 35 μm / Binnenlaag 35 μm
Soldeermasker / Legenda: nee / nee
Uiteindelijke PCB-hoogte: 2,1 mm
Standaard: IPC 6012 Klasse 2
Verpakking: 20 panelen worden verpakt voor verzending.
Levertijd: 10 werkdagen
Houdbaarheid: 6 maanden
Je geniet van de feetgewoonten en voordelen
1) Uitstekende hoogfrequente prestaties dankzij lage diëlektrische tolerantie en verlies;
2) AOI-inspectie;
3) Voldoen aan uw PCB-behoeften van prototype tot massaproductie;
4) 30000 vierkante meter maandcapaciteit;
5) 8000 soorten PCB's per maand;
6) Meer dan 16 jaar PCB-ervaring;
De toepassingen zijn
(1) GPS-antenne
(2) WiFi-versterker
(3) Eindversterker
(4) RF-zendontvanger
(5) TV-antenne
(6) Converter voor radargegevensverzameling
(8) Spreidingsspectrum, verzwakker
