| Grondstof: | RO4350B | Laagtelling: | 4 lagen |
|---|---|---|---|
| PCB-dikte: | 1.0mm | Kopergewicht: | 1oz |
| De oppervlakte eindigt: | Onderdompelingsgoud | ||
| Hoog licht: | 4 Gouden PCB van de laagonderdompeling,Blind via Onderdompelings Gouden PCB,Blind via Radarpcb |
||

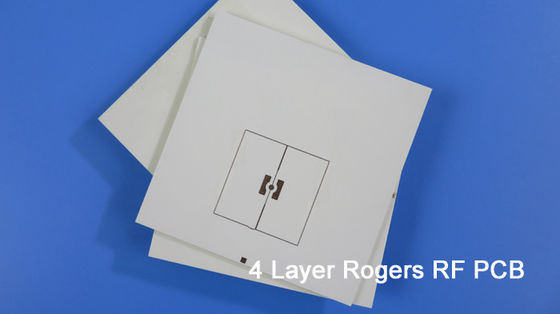

4 PCB van de laag Hoge die Frequentie op 6.6mil en 20mil RO4350B met Blinden via voor Radarsensor wordt voortgebouwd
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Multilayer Rogers PCBs wordt gemaakt op verscheidene baseert gecombineerde kern, die van Fr-4 multilayer PCBs die verschillend zijn. Zoals aan allen gekend is, zijn er 8 kernen in RO4350B-familie, d.w.z. 4mil (0.101mm) aan 60mil (1.524mm).
| RO4350B | |
| 4mil | 0.101mm |
| 6.6mil | 0.168mm |
| 10mil | 0.254mm |
| 13.3mil | 0.338mm |
| 16.6mil | 0.422mm |
| 20mil | 0.508mm |
| 30mil | 0.762mm |
| 60mil | 1.524mm |
Zo is het zeer interessant dat de opeenstapeling van 4 lagen op vele verschillende manieren kan worden gedaan.
Vandaag die, gaan wij Rogers 4 laag PCBs introduceren op 6.6mil en 20mil RO4350B wordt voortgebouwd.
Zie eerst één en de opeenstapeling wordt eerst getoond.
Laag 1 aan laag 2 is de eerste kern van 6.6mil, is laag 3 aan laag 4 de tweede kern van 20mil, worden zij gecombineerd door blad 2 van RO4450F (1 RO4450F=4mil). Deze raad wordt gebruikt voor radarsensor, dikke 1.0mm, stootkussens met onderdompelingsgoud. Het bevat blinden via van hoogste laag aan binnen 1. Aangezien het asymmetrische opbouw is, wordt warpage 1,2% toegestaan. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 10 raad ingepakt voor verzending.
Tweede is zeer gelijkaardig aan vorige, verklaart de opeenstapeling allen.
Eigenschappen en voordelen
1) De diëlektrische constante (DK) is laag en stabiel, zodat is de signaaltransmissie zonder uitstel goed.
2) Het onderdompelingsgoud heeft uitstekende oppervlakteplanarity, bijzonder nuttig voor PCBs met BGA-pakketten of zelfs CSP opgezette componenten om mislukkingstarief tijdens assemblage en het solderen te verlagen.
3) 100% tests inclusief van elektrotest en AOI-inspectie, thermische stresstest, betrouwbaarheidstest, de test van de isolatieweerstand en Ionische verontreinigingstest,
4) Snel en flexibel om de tijd van productie van prototype aan standaardproductie te besparen
5) UL erkend en richtlijn-Volgzame RoHS
Toepassingen
TV-antenne, Zendercombine, de Correcte inductie van de controleschakelaar, Toren Opgezette Versterker, rf-module, Machtssplitser, Blok Met geringe geluidssterkte, 4G-antenne
| PCB-GROOTTE | 70mm x 125mm = 1 stuk |
