| Grondstof: | RO4730G3 30mil | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 1.1mm | PCB-Grootte: | 110mm x 100mm = 1 type = 1 stuk |
| Soldeerselmasker: | Groen | Silkscreen: | Wit |
| Kopergewicht: | Buitenlaag 35 μm | De oppervlakte eindigt: | Onderdompelingsgoud |
| Hoog licht: | PCB van de Rogersro4730 Hoge Frequentie,30mil hoge Frequentiepcb,PCB van de onderdompelings Gouden Hoge Frequentie |
||

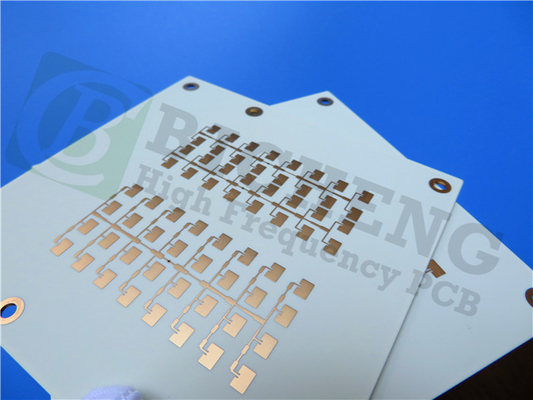

Rogers High Frequency PCB Gebouwd opRO4730G3 30miljoen0,762mmDK3.0 met onderdompelingsgoudvoor draadloze telecommunicatieAntennes
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Rogers RO4730G3 laminaten van antennekwaliteit zijn een betrouwbaar, goedkoop alternatief voor de conventionele op PTFE gebaseerde laminaten.Het heeft de mechanische en elektrische eigenschappen die ontwerpers van antennes nodig hebben.De materialen hebben een diëlektrische constante van 3,0 en een verliestangens van 0,0022 gemeten bij 2,5 GHz bij gebruik van LoPro Reverse Treated EDC-folie.Met deze waarden kunnen antenneontwerpers substantiële versterkingswaarden realiseren terwijl het signaalverlies wordt geminimaliseerd.Er zijn materialen beschikbaar met bewezen lage PIM-prestaties, met waarden beter dan -160dBc.
RO4730G3-materialen zijn compatibel met conventionele epoxy en loodvrije soldeerverwerking bij hoge temperaturen.Het vereist niet de speciale behandeling die nodig is voor traditionele op PTFE gebaseerde laminaten voor de voorbereiding van doorlopende gaten.Meerlaags kan worden bereikt met behulp van RO4450F bondply bij 175 ℃.De harssystemen van RO4730G3 zijn ontworpen om de eigenschappen te bieden waarnaar antenne-ontwerpers op zoek zijn.De glasovergangstemperatuur overschrijdt 280oC, wat leidt tot een lage Z-as CTE, uitstekende betrouwbaarheid van doorlopende gaten en verwerkbaarheid van loodvrij soldeer.
Typische toepassing zijn antennes voor mobiele basisstations.
Algemene beschrijving
Dit is een type dubbelzijdige RF-printplaat gebouwd op 0,762 mm (30 mil) RO4730G3 voor de toepassing van antennes voor draadloze telecommunicatie.
Basis specificaties
Basismateriaal: RO4730G3 30 mil (0,762 mm)
Diëlektrische constante: 3,0+/-0,5
Aantal lagen: 2 lagen
Type: Doorgaande gaten
Formaat: 110mm x 100mm = 1 soort = 1 stuk
Oppervlakteafwerking: onderdompelingsgoud
Kopergewicht: Buitenlaag 35 μm
Soldeermasker |Legenda: Groen |Wit
Uiteindelijke PCB-hoogte: 1,1 mm
Standaard: IPC 6012 Klasse 2
Verpakking: 20 stuks zijn verpakt voor verzending.
Levertijd: 7 werkdagen
Houdbaarheid: 6 maanden
Gegevensblad van Rogers 4730 (RO4730G3)
| RO4730G3 Typische waarde | |||||
| Eigendom | RO4730G3 | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 3,0 ± 0,5 | Z | 10GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| Diëlektrische constante, εontwerp | 2,98 | Z | 1,7 GHz tot 5 GHz | Differentiële faselengtemethode | |
| Dissipatiefactor,tanδ | 0,0028 | Z | 10GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| 2,5 GHz | |||||
| Thermische coëfficiënt van ε | +34 | Z | p.p.m./℃ | -50 ℃ tot 150 ℃ | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | <0,4 | X, Y | mm/m | na etech +E2/150 ℃ | IPC-TM-650 2.4.39A |
| Volumeweerstand (0,030") | 9 x 107 | MΩ.cm | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand (0,030") | 7,2 X 105 | MΩ | VOORWAARDE A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50ohm 0.060" | 43 dBm 1900 MHz | |
| Elektrische sterkte (0,030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Buigsterkte MD | 181 (26,3) | MPa (kpsi) | RT | ASTM D790 | |
| CMD | 139 (20,2) | ||||
| Vochtopname | 0,093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Warmtegeleiding | 0,45 | Z | W/mK | 50℃ | ASTM D5470 |
| Uitzettingscoëfficiënt | 15.9 14.4 35.2 |
X Y Z |
p.p.m./℃ | -50 ℃ tot 288 ℃ | IPC-TM-650 2.4.4.1 |
| Tg | >280 | ℃ | IPC-TM-650 2.4.24 | ||
| Td | 411 | ℃ | ASTM D3850 | ||
| Dikte | 1.58 | gram/cm3 | ASTM D792 | ||
| Koperschilsterkte | 4.1 | pl | 1oz,LoPro EDC | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij Proces Compatibel | Ja | ||||
