| Grondstof: | RO3010 | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 0.8mm | PCB-Grootte: | 100 x 100mm=1PCS |
| Soldeerselmasker: | Groen | Silkscreen: | Wit |
| Kopergewicht: | 0.5oz | De oppervlakte eindigt: | Onderdompelingsgoud |
| Hoog licht: | 25mil de Raad van microgolfpcb,0.635mm de Raad van Microgolfpcb,25mil rf-Microgolfpcb |
||

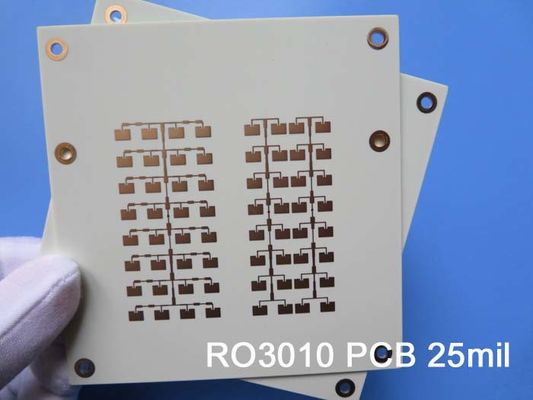

Rogers Magnetron PCB Gemaakt op RO3010 25mil 0.635mm DK10.2 Met Goud voor Patch Antenne voor Draadloze Communicatie
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Rogers RO3010 hoogfrequente circuitmaterialen zijn keramisch gevulde PTFE-composieten bedoeld voor gebruik in commerciële microgolf- en RF-toepassingen.Het is ontworpen om uitzonderlijke elektrische en mechanische stabiliteit te bieden tegen concurrerende prijzen.De mechanische eigenschappen zijn consistent.Hierdoor kan de ontwerper meerlaagse bordontwerpen ontwikkelen zonder kromtrekken of betrouwbaarheidsproblemen.RO3010-materialen vertonen een thermische uitzettingscoëfficiënt (CTE) in de X- en Y-as van 17 ppm/℃.Deze uitzettingscoëfficiënt komt overeen met die van koper, waardoor het materiaal een uitstekende dimensionele stabiliteit vertoont, met typische etskrimp, na etsen en bakken, van minder dan 0,5 mils per inch.De CTE van de Z-as is 24 ppm/℃, wat zorgt voor een uitzonderlijke betrouwbaarheid van doorlopende gaten, zelfs in zware omgevingen.
Typische applicaties:
1) Autoradar
2) Cellulaire telecommunicatiesystemen
3) Datalink op kabelsystemen
4) Directe uitgezonden satellieten
5) Antennes voor wereldwijde positionering van satellieten
6) Patchantenne voor draadloze communicatie
7) Eindversterkers en antennes
8) Voedings-backplanes
9) Meteropnemers op afstand
PCB-specificaties
| PCB-GROOTTE | 100x100mm = 1 STUKS |
| BOARD TYPE | Dubbelzijdige printplaat |
| Aantal lagen | 2 lagen |
| Componenten voor opbouwmontage | JA |
| Doorlopende componenten | JA |
| LAAG OPSTAPELEN | koper ------- 18um(0.5 oz)+plaat TOP laag |
| RO3010 0,635 mm | |
| koper ------- 18um(0.5 oz) + plaat BOT Laag | |
| TECHNOLOGIE | |
| Minimale tracering en ruimte: | 6 mil / 6 mil |
| Minimale / maximale gaten: | 0,3 mm / 1,5 mm |
| Aantal verschillende gaten: | n.v.t |
| Aantal boorgaten: | n.v.t |
| Aantal gefreesde sleuven: | 0 |
| Aantal interne uitsparingen: | 0 |
| Impedantiecontrole: | Nee |
| Aantal Gouden vinger: | 0 |
| BOARD MATERIAAL | |
| Glas Epoxy: | RO3010 0,635 mm |
| Eindfolie extern: | 1 ons |
| Eindfolie intern: | NVT |
| Definitieve hoogte van PCB: | 0,8 mm ± 0,1 mm |
| PLATEN EN COATEN | |
| Oppervlakteafwerking | Onderdompeling goud |
| Soldeermasker van toepassing op: | Bodem, minimaal 12 micron |
| Kleur soldeermasker: | Groen, PSR-2000GT600D, Taiyo meegeleverd. |
| Type soldeermasker: | LPSM |
| CONTOUR/SNIJDEN | Routing |
| MARKERING | |
| Kant van componentlegenda | Onderkant |
| Kleur van componentlegenda | Wit, IJR-4000 MW300, merk Taiyo |
| Fabrikantnaam of logo: | Gemarkeerd op het bord in een conducteur en leged FREE AREA |
| VIA | NVT |
| BRANDBAARHEIDSBEOORDELING | UL 94-V0 Goedkeuring MIN. |
| AFMETING TOLERANTIE | |
| Overzicht Dimensie: | 0.0059" |
| Bordbeplating: | 0,0029" |
| boor tolerantie: | 0,002" |
| TEST | 100% elektrische test vóór verzending |
| TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
| SERVICEGEBIED | Wereldwijd, wereldwijd. |
Gegevensblad van Rogers 3010(RO3010)
| RO3010 Typische waarde | |||||
| Eigendom | RO3010 | Richting | Eenheden | Voorwaarde | Test methode |
| Diëlektrische constante, εproces | 10,2 ± 0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemde striplijn | |
| Diëlektrische constante, εontwerp | 11.2 | Z | 8 GHz tot 40 GHz | Differentiële faselengtemethode | |
| Dissipatiefactor,tanδ | 0,0022 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt van ε | -395 | Z | ppm/℃ | 10GHz -50℃tot 150℃ | IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit | 0,35 0,31 |
X Y |
mm/m | VOORWAARDE A | IPC-TM-650 2.2.4 |
| Volumeweerstand | 105 | MΩ.cm | VOORWAARDE A | IPC 2.5.17.1 | |
| Oppervlakte weerstand | 105 | MΩ | VOORWAARDE A | IPC 2.5.17.1 | |
| Trekmodulus | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Vochtopname | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Specifieke hitte | 0,8 | j/g/k | Berekend | ||
| Warmtegeleiding | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
| Uitzettingscoëfficiënt (-55 tot 288℃) |
13 11 16 |
X Y Z |
ppm/℃ | 23℃/50% RV | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃TGA | ASTM D 3850 | ||
| Dikte | 2.8 | gram/cm3 | 23℃ | ASTM D 792 | |
| Koperschilsterkte | 9.4 | Ib/in. | 1oz, EDC na soldeervlotter | IPC-TM 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij Proces Compatibel | Ja | ||||
