| Basismateriaal: | TLX-0 | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 1,6 mm | PCB-grootte: | 135 x 66 mm = 1 stuks |
| Soldeerselmasker: | Groen | Silkscreen: | Wit |
| Kopergewicht: | 1oZ | De oppervlakte eindigt: | Loodvrije HASL |
| Hoog licht: | 62mil onderdompelings Zilveren PCB,1.575mm Onderdompelings Zilveren PCB,Loodvrije PCB van 62mil HASL |
||
Taconische hoogfrequente PCB'sGebouwd opTLX-0 62mil 1.575mmMet Immersion Silver voorRF-antenne

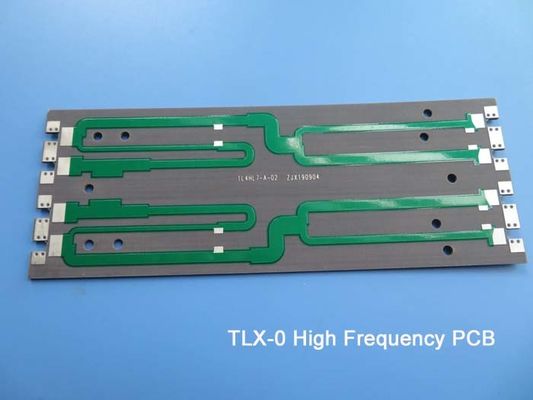

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
TLX biedt betrouwbaarheid in een breed scala aan RF-toepassingen.Het is geschikt voor laag laag aantal microgolven ontwerpen.
TLX is een PTFE-gebaseerd glasvezellaminaat, ideaal voor gebruik in radarsystemen, mobiele communicatie, microgolftestapparatuur, microgolftransmissieapparaten en RF-componenten.
PCB-specificaties
| PCB-grootte | 135 x 66 mm = 1 stuks |
| BOARD-TYPE | Double-sided PCB |
| Aantal lagen | 2 lagen |
| Op het oppervlak gemonteerde componenten | - Jawel. |
| Door middel van gaten | - Nee. |
| LAYER STACK | koper ------- 35um ((1 oz) + plaat TOP-laag |
| TLX-0 1,575 mm | |
| koper ------- 35um ((1 oz) + plaat BOT-laag | |
| Technologie | |
| Minimaal spoor en ruimte: | 7 mil / 7 mil |
| Minimale / maximale gaten: | 0.4 mm/2.0 mm |
| Aantal verschillende gaten: | N/A |
| Aantal boorgaten: | N/A |
| Aantal geslepen gletsjes: | 0 |
| Aantal interne uitsnijdingen: | 0 |
| Impedantieregeling: | - Nee. |
| Aantal gouden vingers: | 0 |
| Materiaal voor het bord | |
| Glas epoxy: | TLX-0 1,575 mm |
| Eindfolie externe: | 1.5 oz |
| Eindfolie intern: | N/A |
| Eindhoogte van PCB: | 1.6 mm ± 10% |
| Gelaagd en bekleed | |
| Oppervlakte afwerking | HASL loodvrij |
| Soldeermasker: | Onderaan, 12 micron Minimum |
| Kleur van het soldeermasker: | Groen, PSR-2000GT600D, Taiyo geleverd. |
| Type soldeermasker: | LPSM |
| CONTOUR/SNIJTING | Routing |
| Markering | |
| Zijde van de legende van het onderdeel | Onderkant |
| Kleur van de component Legende | Wit, IJR-4000 MW300, merk Taiyo |
| Naam of logo van de fabrikant: | Op het bord gemarkeerd in een dirigent en met benen Vrije zone |
| VIA | N/A |
| Vlambaarheidsklasse | Uitsluitend voor voertuigen met een voertuigvergunning. |
| DIMENSIE-TOLERANTIE | |
| Omvang van de contour: | 0.0059" |
| Platenplatering: | 0.0029" |
| Tolerantie van de boor: | 0.002" |
| TEST | 100% elektrische test voorafgaand aan verzending |
| Type van te leveren kunstwerk | e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening | Wereldwijd, wereldwijd. |
TLX is een werkpaard in de RF-microgolfsubstraatwereld, waar de glasvezel mechanische versterking biedt waar een substraat zware omgevingen ondergaat, zoals:versnelling van het kruipen van PCB's die aan een behuizing zijn geboeid en die tijdens de lancering in de ruimte hoge trillingen ondervinden, blootstelling aan hoge temperaturen in motormodules, stralingsweerstand in de ruimte,antenne voor oorlogsschepen die in extreme omgevingen op zee leven en een substraat voor hoogtemeters die een breed temperatuurbereik zien tijdens de vlucht.
Er zijn TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) en TLX-6 (dk2.65) in de TLX-familie.TLX-9 varieert van 0.05mm tot 6.35mm (2mil - 250mil), TLX-8 varieert van 0.064mm tot 6.35mm (2.5mil tot 250mil), TLX-7 varieert van 0.089mm tot 6.35mm (3.5mil - 250mil), TLX-6 varieert van 0.089mm tot 6.35mm (3.5mil tot 250mil).
Voordelen:
(1) Lage vochtopname
(2) UL 94 V-O-classificatie
(3) Voor microgolfontwerpen met een laag laaggetal
Toepassingen:
(1) Antennen
(2) Koppelingen, splitsers, combinatoren,
(3) Versterkers, mixers, filters
(4) Passieve componenten
DK TLX-0
| Type | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
