Rf-35TC 20mil 0.508mm Taconic PCB de Oppervlakte van Twee Laagpcb ENIG eindigen

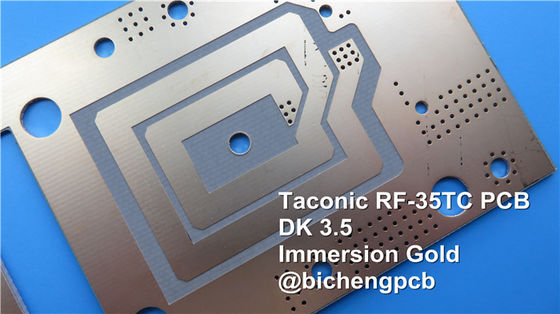

RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish
RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish

Grote Afbeelding :  Rf-35TC 20mil 0.508mm Taconic PCB de Oppervlakte van Twee Laagpcb ENIG eindigen

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-025.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: Rf-35TC Laagtelling: 2 lagen
PCB-grootte: 95 x 68mm=1PCS PCB-Dikte: 0.6mm
Soldeerselmasker: GROEN Silkscreen: Wit
Kopergewicht: 1oz De oppervlakte eindigt: ENIG
Hoog licht:

20mil twee Lagenpcb

,

0.508mm Twee Lagenpcb

,

20mil ENIG-de Oppervlakte beëindigt PCB



Taconic PCB op rf-35TC 20mil 0.508mm met Zwart Soldeerselmasker en Onderdompelingsgoud wordt voortgebouwd voor Machtsversterkers die

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Rf-35TC is een type van hoge frequentiemateriaal van Taconic bedrijf. Het biedt een „best factor in van de klassen“ lage dissipatie met hoog warmtegeleidingsvermogen aan. Dit materiaal is meest geschikt voor hoge machtstoepassingen waar elke 1/10th van dB kritiek is en het PCB-substraat zou moeten hitte vanaf zowel transmissielijnen als oppervlakte verspreiden opzet componenten zoals transistors.



Rf-35TC is een gebaseerde PTFE, ceramisch gevuld glasvezelsubstraat. Het zal niet oxyderen, geel of zal geen stijgende afwijking in diëlektrische constante en dissipatiefactor zoals zijn synthetisch rubber (koolwaterstof) tonen concurrenten.



Dit laminaat heeft een lage diëlektrische constantewaarde van 3,50 en heeft uiterst - lage Df van 0,0011. Het voorziet een lage dissipatiefactor van hoog warmtegeleidingsvermogen en banden zeer goed aan laag profielkoper, verder verminderend toevoegingsverlies.



De laminaten rf-35TC zijn ideaal voor antennes, satellieten, filters, koppelingen en machtsversterkers.



PCB-Specificaties

PCB-GROOTTE 95 x 68mm=1PCS
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten JA
LAAGopeenstapeling koper - 35um (1 oz) de HOOGSTE laag van +plate
Rf-35TC 0.508mm
koper - 35um (1oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 5 mil/5 mil
Minimum/Maximumgaten: 0,4 mm/5,5 mm
Aantal Verschillende Gaten: 6
Aantal Boorgaten: 12
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: Rf-35TC 0.508mm
Definitieve externe folie: 1,5 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 0,6 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt ENIG
Het soldeerselmasker is van toepassing: BOVENKANT, 12micron-Minimum
De Kleur van het soldeerselmasker: Groen, psr-2000GT600D, Taiyo Supplied.
Het Type van soldeerselmasker: LPSM
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende BOVENKANT
Kleur van Componentenlegende Wit, ijr-4000 MW300, Taiyo-merk
Fabrikant Name of Embleem: Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA Geplateerd door gat (PTH), minimumgrootte 0.4mm.
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.


Rf-35TC 20mil 0.508mm Taconic PCB de Oppervlakte van Twee Laagpcb ENIG eindigen 0



Gegevensblad van rf-35TC

RF-35TC TYPISCHE WAARDEN
Bezit Testmethode Eenheid Waarde Eenheid Waarde
DK @10 GHz Ipc-650 (gewijzigd) 2.5.5.5 .1   3.5   3.5
Tck (- 30 tot 120℃) Ipc-650 (gewijzigd) 2.5.5.5 .1 p.p.m. 24 p.p.m. 24
Df @10 GHz Ipc-650 (gewijzigd) 2.5.5.5 .1   0,0011   0,0011
Diëlektrische Analyse Ipc-650 2.5.6 (in-vliegtuig, Twee Spelden in Olie) kV 56.7 kV 56.7
Diëlektrische Sterkte ASTM D 149 (door Vliegtuig) V/mil 570 V/mm 22.441
Boogweerstand Ipc-650 2.5.1 Seconden 304 Seconden 304
Vochtigheidsabsorptie Ipc-650 2.6.2.1 % 0,05 % 0,05
Flexural Sterkte (M.D.) ASTM D 790/IPC-650 2.4.4 psi 12.900 N/mm2 88.94
Flexural Sterkte (CD) ASTM D 790/IPC-650 2.4.4 psi 11.700 N/mm2 80.67
Treksterkte (M.D.) ASTM D 3039/IPC-TM-650 2.4.19 psi 9.020 N/mm2 62.19
Treksterkte (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7.740 N/mm2 53.37
Verlenging bij Onderbreking (M.D.) ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
Verlenging bij Onderbreking (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
De Modulus van jongelui (M.D.) ASTM D 3039/IPC-TM-650 2.4.19 psi 667.000 N/mm2 4.599
De Modulus van jongelui (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637.000 N/mm2 4.392
Poisson Verhouding (M.D.) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Poisson Verhouding (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Samenpersende Modulus ASTM D 695 (23) psi 560.000 N/mm2 3.861
Flexural Sterkte (M.D.) ASTM D 790/IPC-650 2.4.4 psi 1.46 x 106 N/mm2 10.309
Flexural Sterkte (CD) ASTM D 790/IPC-650 2.4.4 psi 1.50 x 106 N/mm2 10.076
Schil Stength (½ oz.CVH) Ipc-650 2.4.8 (Thermische Spanning.) Ibs. /inch 7 g/cm3 1.25
Unclad Warmtegeleidingsvermogen (, 125) ASTM F433 (Bewaakte Hittestroom) W (mk) 0,6 W (mk) 0,6
Warmtegeleidingsvermogen (C1/C1,125℃) ASTM F433 (Bewaakte Hittestroom) W (mk) 0,92 W (mk) 0,92
Warmtegeleidingsvermogen (CH/CH, 125) ASTM F433 (Bewaakte Hittestroom) W (mk) 0,87 W (mk) 0,87
Dimensionale Stabiliteit (M.D.) Ipc-650-2.4.39 Sec.5.4 (na ets) mils/in. 0,23 mm/M 0,23
Dimensionale Stabiliteit (CD) Ipc-650-2.4.39 Sec.5.4 (na ets) mils/in. 0,64 mm/M 0,64
Dimensionale Stabiliteit (M.D.) Ipc-650-2.4.39 Sec.5.5 (Thermische Spanning.) mils/in. -0.04 mm/M -0.04
Dimensionale Stabiliteit (CD) Ipc-650-2.4.39 Sec.5.5 (Thermische Spanning.) mils/in. 0,46 mm/M 0,46
Oppervlakteweerstandsvermogen Ipc-650 2.5.17.1 (na opgeheven temperaturen.) Mohms 8.33 x 107 Mohms 8.33 x 107
Oppervlakteweerstandsvermogen Ipc-650 2.5.17.1 (na vochtigheid) Mohms 6.42 x 107 Mohms 6.42 x 107
Volumeweerstandsvermogen Ipc-650 2.5.17.1 (na opgeheven temperaturen.) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Volumeweerstandsvermogen Ipc-650 2.5.17.1 (na vochtigheid) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
CTE (X-as) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (y-as) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (z-as) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Dichtheid ASTM D 792 g/cm3 2.35 g/cm3 2.35
Hardheid ASTM D 2240 (Kust D)   79.1   79.1
Spanning bij Onderbreking (M.D.) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Spanning bij Onderbreking (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Specifieke Hitte ASTM EURO 1269-05, EURO 967-08, E968-02 j (g ) 0,94 j (g ) 0,94
Td (2%-Gewichtsverlies) Ipc-650 2.4.24.6 /TGA van 788 420
Td (5%-Gewichtsverlies) Ipc-650 2.4.24.6 /TGA van 817 436



Rf-35TC 20mil 0.508mm Taconic PCB de Oppervlakte van Twee Laagpcb ENIG eindigen 1
