| Grondstof: | RT/Duroid 5870 | PCB-grootte: | 95 x 67mm=1PCS |
|---|---|---|---|
| PCB-Dikte: | 0.4mm | Laagtelling: | 2 lagen |
| Soldeerselmasker: | groen | Silkscreen: | Wit |
| Kopergewicht: | 1oz | ||
| Hoog licht: | Het witte Ontwerp van de Hoge Frequentiepcb van Silkscreen,0.4mm het Ontwerp van Hoge Frequentiepcb,0.4mm OSP de Oppervlakte beëindigt PCB |
||

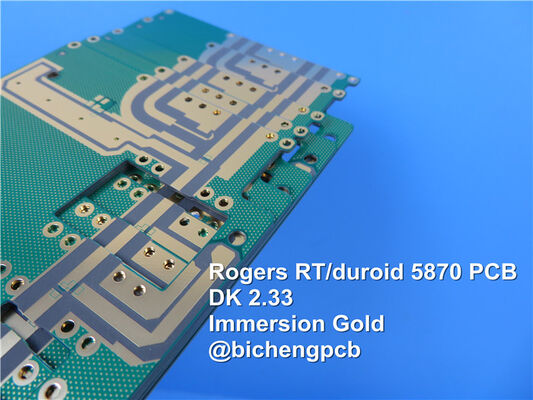

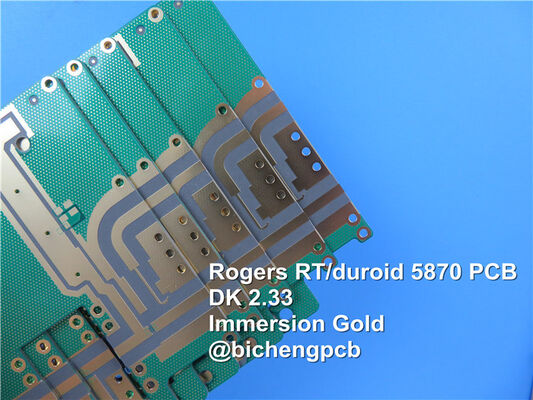

Rogers RT/Duroid 5870 15mil 0.381mm Hoge Frequentiepcb voor Microfilm en Stripline-Kringen
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Rogers RT/duroid 5870 hoge frequentiemateriaal is glas microfiber versterkte PTFE samenstellingen wat voor veeleisende stripline en microfilmkringstoepassingen wordt ontworpen. De uitzonderlijke diëlektrische constanteuniformiteit vloeit uit zijn willekeurig georiënteerde microfibers voort. De diëlektrische constante van RT/duroid 5870 is eenvormig van paneel aan paneel en is constant over een breed frequentiegebied. Zijn lage dissipatiefactor breidt het nut van RT/duroid 5870 tot ku-Band uit en hierboven. RT/duroid worden 5870 materialen gesneden, gemakkelijk geschoren en aan vorm machinaal bewerkt. Zij zijn bestand en, heet of koud tegen alle die oplosmiddelen reagentia, normaal in ets gedrukte kringen of in platerenranden en gaten worden gebruikt.
De typische toepassingen zijn commerciële luchtvaartlijn breedbandantennes, microfilmkringen, striplinekringen, de toepassingen van de millimetergolf, militaire radarsystemen, de systemen van de raketbegeleiding en punt om digitale radioantennes enz. te richten.
PCB-Specificaties
| PCB-GROOTTE | 95 x 67mm=1PCS |
| RAADStype | Tweezijdige PCB |
| Aantal Lagen | 2 lagen |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RT/duroid 5870 0.381mm | |
| koper - 35um (1oz) + plaatbot Laag | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 5,5 mil/5 mil |
| Minimum/Maximumgaten: | 0,3 mm/5,2 mm |
| Aantal Verschillende Gaten: | 9 |
| Aantal Boorgaten: | 102 |
| Aantal Gemalen Groeven: | 0 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole: | nr |
| Aantal van Gouden vinger: | 0 |
| RAADSmateriaal | |
| Glas Epoxy: | RT/duroid 5870 0.381mm |
| Definitieve externe folie: | 1,5 oz |
| Definitieve interne folie: | N/A |
| Definitieve hoogte van PCB: | 0,4 mm ±0.1 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | ENIG |
| Het soldeerselmasker is van toepassing: | Nr |
| De Kleur van het soldeerselmasker: | Nr |
| Het Type van soldeerselmasker: | N/A |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | Nr |
| Kleur van Componentenlegende | Nr |
| Fabrikant Name of Embleem: | N/A |
| VIA | Geplateerd door gat (PTH), minimumgrootte 0.3mm. Aan het licht gebracht soldeerselmasker |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ |
| Raadsplateren: | 0,0029“ |
| Boortolerantie: | 0,002“ |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
Gegevensblad van Rogers RT/duroid 5870
| RT/duroid 5870 Typische Waarde | ||||||
| Bezit | RT/duroid 5870 | Richting | Eenheden | Voorwaarde | Testmethode | |
| Diëlektrische Constante, εProcess | 2.33 2.33±0.02 Spec. |
Z | N/A | C24/23/50 C24/23/50 |
1 Mhz ipc-tm-650 2.5.5.3 10 GHz ipc-TM 2.5.5.5 |
|
| Diëlektrische Constante, εDesign | 2.33 | Z | N/A | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatiefactor, tanδ | 0,0005 0,0012 |
Z | N/A | C24/23/50 C24/23/50 |
1 Mhz ipc-tm-650 2.5.5.3 10 GHz ipc-TM 2.5.5.5 |
|
| Thermische Coëfficiënt van ε | -115 | Z | ppm/℃ | -50℃to 150℃ | Ipc-tm-650 2.5.5.5 | |
| Volumeweerstandsvermogen | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Oppervlakteweerstandsvermogen | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Specifieke Hitte | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Berekend | |
| Trekmodulus | Test bij 23℃ | Test bij 100℃ | N/A | MPa (kpsi) | A | ASTM D 638 |
| 1300(189) | 490(71) | X | ||||
| 1280(185) | 430(63) | Y | ||||
| Uiteindelijke Spanning | 50 (7,3) | 34 (4,8) | X | |||
| 42 (6,1) | 34 (4,8) | Y | ||||
| Uiteindelijke Spanning | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| Samenpersende Modulus | 1210(176) | 680(99) | X | MPa (kpsi) | A | ASTM D 695 |
| 1360(198) | 860(125) | Y | ||||
| 803(120) | 520(76) | Z | ||||
| Uiteindelijke Spanning | 30 (4,4) | 23 (3,4) | X | |||
| 37 (5,3) | 25 (3,7) | Y | ||||
| 54 (7,8) | 37 (5,3) | Z | ||||
| Uiteindelijke Spanning | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| Vochtigheidsabsorptie | 0,02 | N/A | % | 0,62“ (1.6mm) D48/50 | ASTM D 570 | |
| Warmtegeleidingsvermogen | 0,22 | Z | W/m/k | 80℃ | ASTM C 518 | |
| Coëfficiënt van Thermische Uitbreiding | 22 28 173 |
X Y Z |
ppm/℃ | 0-100℃ | Ipc-tm-650 2.4.41 | |
| Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Dichtheid | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Koperschil | 27.2 (4,8) | N/A | Pli (N/mm) | 1oz (35mm) EDC folie na soldeerselvlotter |
Ipc-tm-650 2.4.8 | |
| Brandbaarheid | V-0 | N/A | N/A | N/A | UL 94 | |
| Loodvrij Procescompatibel systeem | Ja | N/A | N/A | N/A | N/A | |
