Hoge Frequentiepcb Rogers 20mil 0.508mm RO4350B

High Frequency PCB Rogers 20mil 0.508mm RO4350B
High Frequency PCB Rogers 20mil 0.508mm RO4350B High Frequency PCB Rogers 20mil 0.508mm RO4350B High Frequency PCB Rogers 20mil 0.508mm RO4350B

Grote Afbeelding :  Hoge Frequentiepcb Rogers 20mil 0.508mm RO4350B

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-003.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Materiaal: ROGERS 4350B PCB-dikte: 0.6mm
Laagtelling: 2 lagen De oppervlakte eindigt: onderdompelingsgoud
Kopergewicht: 1oZ PCB-grootte: 26x83 = 1 PCS
Hoog licht:

De Raad van Rogers4350b rf PCB

,

Raad van koolwaterstof de Ceramische rf PCB

,

PCB van de Rogers4350b Splitser



Hoogfrequente PCB Rogers 20mil 0,508mm RO4350B

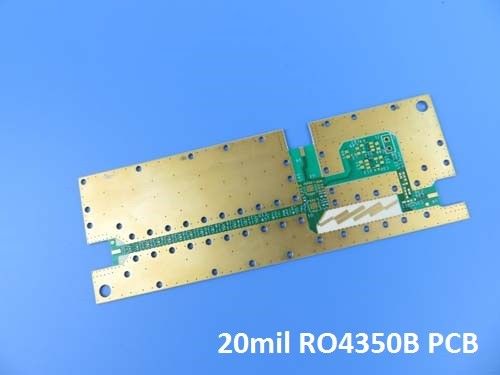

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



RO4350B koolwaterstof keramische laminaat is ontworpen om superieure hoge frequentie prestaties en lage kosten circuit fabricage te bieden.De keuze van laminaten die de ontwerpers gewoonlijk kunnen kiezen, wordt aanzienlijk verkleind wanneer de frequenties van het werk tot 500 MHz en hoger worden verhoogd.Het RO4350B-materiaal bezit de eigenschappen die nodig zijn bij de ontwerper van RF-microgolfcircuits en matching netwerken en gecontroleerde impedantietransmissielijnen.Met een laag dielectriciteitsverlies kan RO4350B-materiaal in veel toepassingen worden gebruikt waar hogere werkfrequenties het gebruik van conventionele printplatenmaterialen beperken.



Voor RO4350B-PCB's kunnen wij u voorzien van eenzijdige, dubbelzijdige, meerlaagse en hybride platen.Er zijn de standaard dikte zoals 10 mils, 20 mil, 30 mil, 60 mil enz. en niet-standaarddikte zoals 4 mil, 6,6 mil,13.3 mils en 16.6 mils etc. Afgerond koper op PCB's is 1 oz en 2 oz.



Onze maximale PCB-grootte op hoogfrequente materialen is 400mm bij 500mm, het kan een enkele bord in het vel en ook kan verschillende ontwerpen in dit paneel.rood en geel etc. is beschikbaar in huis.



Er zijn onderdompeling goud, HASL, onderdompeling zilver, onderdompeling tin, kaal koper etc. voor pad plating.



PCB-specificaties

PCB-grootte 26 x 83 mm = 1 PCS
BOARD-TYPE
Aantal lagen Double-sided PCB, 2-layer PCB
Op het oppervlak gemonteerde componenten - Jawel.
Door middel van gaten - Nee.
LAYER STACK koper ------- 35um ((1 oz) + plaat TOP laag
RO4350B 20 mil (0,508 mm)
koper ------- 35um ((1 oz) + plaat BOT-laag
Technologie
Minimaal spoor en ruimte: 5.98mil/6.18mil
Minimale / maximale gaten: 0.3/3.2 mm
Aantal verschillende gaten: 5
Aantal boorgaten: 431
Aantal geslepen gletsjes: 0
Aantal interne uitsnijdingen: - Nee.
Impedantiebeheersing - Nee.
Materiaal voor het bord
Glas epoxy: RO4350B 20mil (0,508 mm), Tg 288°C
Eindfolie externe: 1.5 oz
Eindfolie intern: 0 oz
Eindhoogte van PCB: 0.6 mm ± 0.1
Gelaagd en bekleed
Oppervlakte afwerking Onderdompelingsgoud (81,1%) 2 μ" over 100 μ" nikkel
Soldeermasker: Boven en beneden, 12 micron minimum.
Kleur van het soldeermasker: Groen, LP-4G G-05, Nanya geleverd.
Type soldeermasker: LPSM
CONTOUR/SNIJTING Routing
Markering
Zijde van de legende van het onderdeel Top
Kleur van de component Legende Wit, S-380W, Taiyo geleverd.
Naam of logo van de fabrikant: Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA Geplaatst door het gat ((PTH))
Vlambaarheidsklasse Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour: 0.0059" (0,15mm)
Platenplatering: 0.0030" (0.076mm)
Tolerantie van de boor: 0.002" (0,05 mm)
TEST 100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening Wereldwijd, wereldwijd.



Hoge Frequentiepcb Rogers 20mil 0.508mm RO4350B 0



Het RO4350B PCB heeft typische toepassingen op de volgende gebieden:

1)Automobiele radars en sensoren:Het PCB is geschikt voor gebruik in radarsystemen en sensoren voor de automobielindustrie en biedt betrouwbare signaaloverdracht en -verwerking.



2)Cellulaire basisstation antennes:RO4350B wordt vaak gebruikt in cellulaire basisstationantennes, waardoor efficiënte en effectieve draadloze communicatie mogelijk is.



3)Direct Broadcast Satellieten:Het PCB wordt gebruikt in satellietsystemen voor directe uitzending, waardoor de transmissie en ontvangst van satellietsignalen worden vergemakkelijkt.



4)Het geluidsniveau van het voertuig:RO4350B is geschikt voor LNB-toepassingen, die essentiële onderdelen zijn van satelliettelevisieontvangersystemen die zorgen voor een optimale ontvangst en verwerking van het signaal.



5)Versterkers:Het PCB kan worden gebruikt in vermogenversterkers die in verschillende toepassingen worden gebruikt, waaronder draadloze communicatiesystemen, waardoor een efficiënte signaalversterking wordt gewaarborgd.



6)RFID (Radio Frequency Identification):RO4350B wordt gebruikt in RFID-systemen, waardoor draadloze identificatie en tracking van objecten met behulp van radiofrequente technologie mogelijk is.



Gegevensbladvan Rogers 4350B (RO4350B)

RO4350B Typische waarde
Vastgoed RO4350B De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.48±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.66 Z.   8 tot 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0037
0.0031
Z.   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε +50 Z. ppm/°C - 50°Ctot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 5.7 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z. Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Tensielmodule 16,767 ((2,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Treksterkte 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Buigkracht 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit < 0.5 X, Y mm/m
(mil/inch)
na etch+E2/150°C IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitbreiding 10
12
32
X
Y
Z.
ppm/°C - 55°Ctot 288°C IPC-TM-650 2.4.41
Tg > 280   °CTMA Een IPC-TM-650 2.4.24.3
Td 390   °CTGA   ASTM D 3850
Warmtegeleidbaarheid 0.69   W/M/oK 80°C ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monster Temperatuur 50
°C
ASTM D 570
Dichtheid 1.86   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 0.88
(5.0)
  N/mm
(PLI)
Na het solderen 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid (3)V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.
